12米液压升降机非标定制方案，适配狭窄空间作业

淄博一家电机厂的设备科长王工，上个月为一台12米液压升降机跑了五家供应商，只有两家愿意来现场看。

他的需求很明确：车间里有一台12米高的立式车床，需要定期检修顶部。以前用移动式升降平台，每次都要从仓库推过来，占通道、费时间，而且升到12米后平台晃得厉害，工人不敢上。王工想装一台固定式液压升降机，但安装位置很别扭——紧挨着车床，旁边是生产线，地面是旧厂房混凝土地面，不能挖坑。常规12米液压升降机底座宽大，放不进去。

“空间窄、不能挖坑、还要升12米，你们能不能按这个工况定制？”王工最后找到我们。

12米液压升降机非标定制，难的不是“升到12米”，而是在狭窄空间和受限地面条件下，把设备装进去、稳得住、用得安全。标准机型在这里没有对应选项，必须从结构形式开始重新设计。

一、现场勘测：把空间、地面、高度三个限制量准

我们技术员到现场实测：安装位置净宽1.6米，旁边是车床和生产线，设备不能占用通道。地面为旧厂房C25混凝土，厚度15公分，不能开挖。提升高度12米，载重800公斤，台面需要容纳两名检修人员和工具，尺寸至少1.8米×1.2米。车床顶部检修点有粉尘，电气设备需要防尘。
这组数据一摆，定制方向就清楚了：设备必须采用窄型结构，不能挖坑，还要解决12米高度的稳定性问题。王工听完勘测结果说：“你们把地面厚度和粉尘都考虑了，之前几家只问我升多高。”

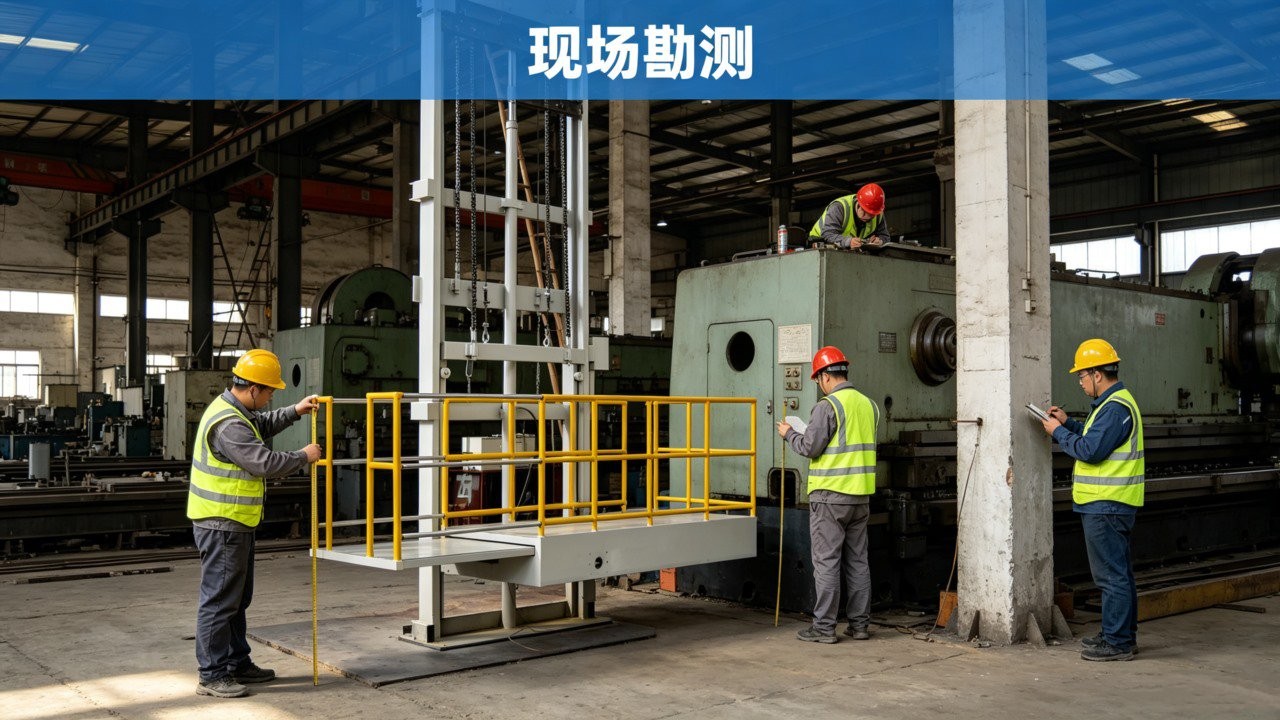

图1：电机厂车间现场实测实拍图

二、方案沟通：三处非标设计，把窄空间和12米高度同时化解

针对王工的现场，这台12米液压升降机做了三处关键设计。

结构形式从剪叉式改为导轨式附墙安装。12米高度如果做剪叉式，需要多级剪叉，升起后晃动幅度大，而且底座宽大，放不进1.6米窄空间。我们改用双柱导轨式结构，两根H型钢导轨贴墙安装，用化学锚栓固定在厂房立柱上，不占用地面空间。轿厢沿导轨升降，导向性好，12米高度晃动幅度控制在2公分以内。为什么选导轨式？因为导轨提供全程导向，高度越高优势越明显。

轿厢定做1.8米×1.2米，窄型框架结构。标准导轨式货梯轿厢宽度普遍2米以上，放不进1.6米空间。我们把轿厢框架用Q355B方管焊接，宽度压到1.2米，长度1.8米，刚好容纳两人和工具。轿厢底板用4毫米花纹板，四周加1.1米高护栏，护栏用可拆卸式，方便大件工具进出。轿厢与导轨之间用滚轮导向，滚轮间距加密，保证窄轿厢升降不偏摆。

电气系统做防尘密封。车床顶部有金属粉尘，常规电控箱容易积灰。控制箱、行程开关、接线盒全部换成IP65密封等级，电缆进口用防尘格兰头。控制箱安装位置抬高到离地1.5米，减少粉尘沉积。油缸活塞杆加装防尘罩，防止粉尘附着腐蚀密封面。

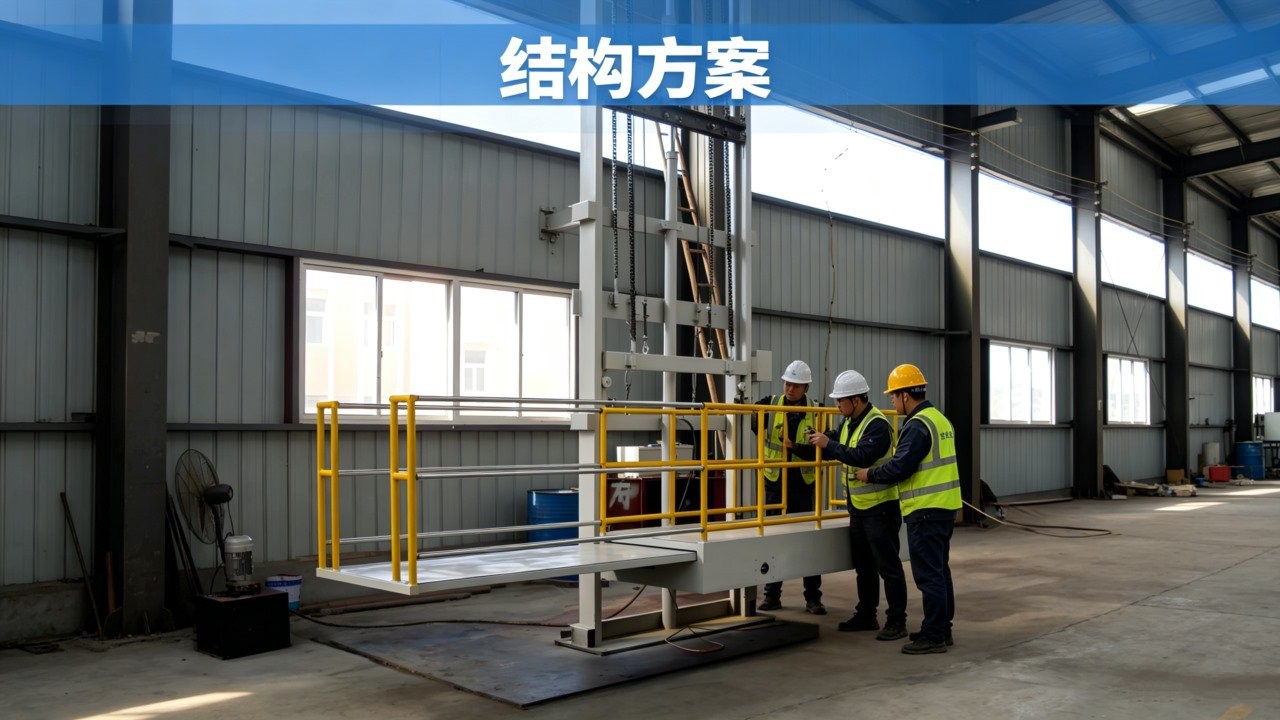

图2：12米导轨式液压升降机结构图

三、图纸确认与生产制造：窄型导轨的品控，藏在锚固和导向里

王工对“附墙安装”最不放心，反复问导轨会不会拉脱。我们给他看了两样东西：一份锚固计算书，一份导轨焊缝工艺卡。锚固计算按满载800公斤加轿厢自重、再考虑偏载工况，单根导轨锚栓设计拉力15千牛，化学锚栓抗拉承载力38千牛，安全系数2.5倍以上。焊缝工艺卡写明：导轨对接焊缝打坡口全熔透，焊后100%超声波探伤。

生产环节，这台12米液压升降机的品控重点在三处。导轨用H型钢，每段长度按现场层高定做，对接面铣平，保证垂直度偏差小于3毫米。轿厢滚轮用聚氨酯材质，耐磨且不伤导轨面，滚轮与导轨间隙控制在0.5毫米以内。出厂前做了三组测试：满载800公斤升降五十次、导轨垂直度复测、1.25倍超载保压测试。数据全部达标才发货。

四、安装调试：附墙锚栓现场调整，轿厢运行平稳

设备送到现场，安装时发现厂房立柱实际垂直度偏差比图纸标注大，导轨贴墙安装后垂直度超差。安装师傅现场调整了锚栓垫片厚度，把导轨垂直度校正到2毫米以内。调试做了三组测试：空载升降二十次、800公斤满载升降十次、两名工人站上轿厢实际运行三趟。轿厢升到12米后，工人试了试晃动幅度，说了一句：“比移动平台稳多了。”王工才签字验收。

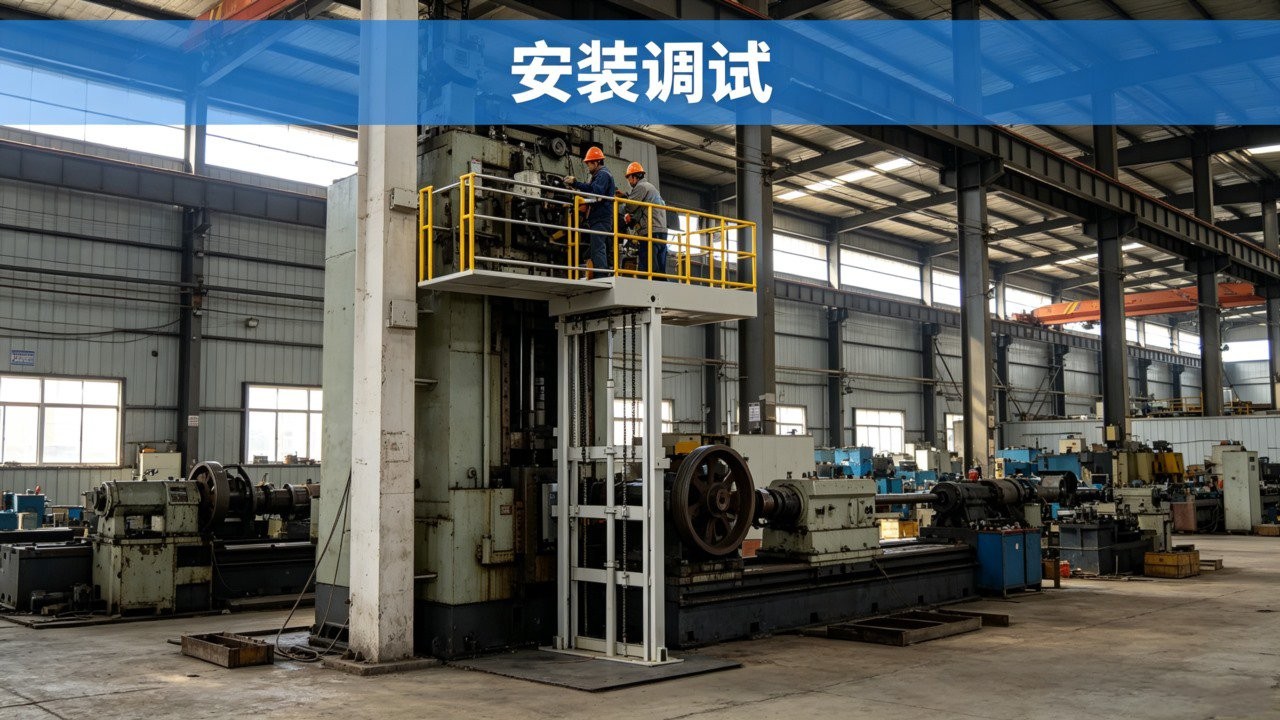

图3：设备安装完成后实拍

结 语

12米液压升降机非标定制，核心是适配特殊作业高度下的空间和地面限制。王工的车间空间窄、不能挖坑，标准剪叉式放不进去，非标定制改用导轨式附墙安装、窄型轿厢、防尘电气，把设备稳稳装进了1.6米空间。你的作业高度多少？安装空间多宽？地面能不能挖——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
