液压升降平台车非标定制，满足特殊载重与尺寸要求

苏州一家精密机械厂的设备科老徐，上个月为一台液压升降平台车打了六通电话，只有两家愿意来现场看。

他的需求不复杂：车间要检修顶部行车轨道，作业高度8米，需要载重450公斤。麻烦在两个地方——车间通道最窄处只有1.2米，常规液压升降平台车宽度就是1.2米，两边一点余量都没有，进不去；常规液压升降平台车最大载重320公斤，450公斤超出了常规机型的设计上限。

“通道进不去，载重又不够，你们能不能按这两个条件定制？”老徐最后找到我们。

液压升降平台车非标定制，难的不是单独解决窄或重，而是窄车身和高载重这两个矛盾条件同时满足。常规机型宽度和载重是绑定的，要打破这个绑定，得从结构设计入手。

一、现场勘测：把通道、载重、高度三个条件量准

我们技术员到现场实测：通道最窄处1.18米，两侧墙面上有管线支架凸出，实际可用宽度1.15米。作业高度8米，载重450公斤，台面需要容纳两名检修人员和工具，尺寸至少1.6米×1.0米。地面为车间水泥地面，平整度良好，可以落地安装。门口高度3米，设备进出没有问题。

这组数据一摆，定制方向就清楚了：整机宽度要压到1.1米以内，载重要从常规320公斤提升到450公斤，两个条件同时满足。老徐听完勘测结果说：“你们把管线支架凸出都量了，之前几家只问我通道多宽。”

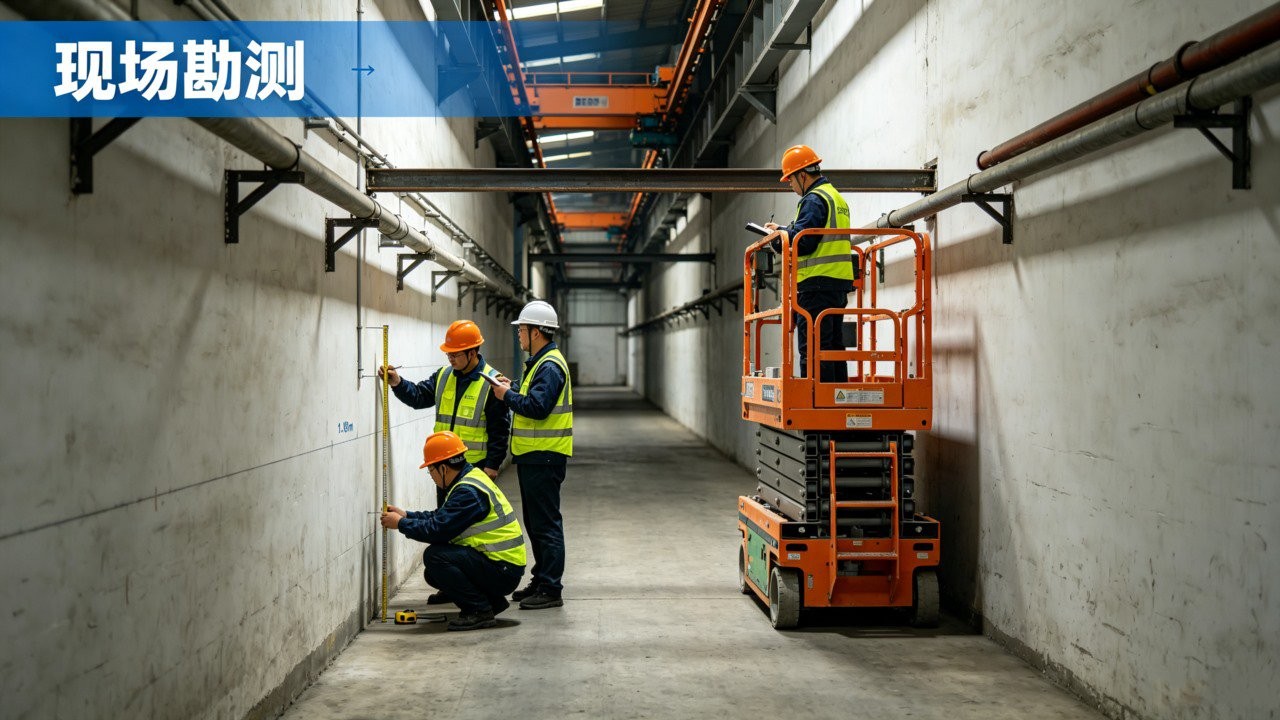

图1：精密机械厂车间现场实测实拍图

二、方案沟通：三处非标改动，把窄和重同时化解

针对老徐的现场，这台液压升降平台车做了三处关键设计。

整机宽度定做1.1米，外形尺寸长2500×宽1100毫米。通道最窄处可用宽度1.15米，1.1米宽度两侧各留2.5公分安全间隙。长度按常规2.5米保持不变，高度也不动，门口3米高度通过没问题。宽度收窄后，整机横向稳定性下降，我们的对策是：剪叉臂材料从Q235换成Q355B高强度锰钢，壁厚从5毫米加到6毫米；底盘嵌入实心配重块，降低整机重心；支腿改成可展开式，作业时支撑跨度从0.9米扩到1.3米。这三点把倾翻安全系数做到1.5以上，和标准机持平。

载重从320公斤提升到450公斤。常规320公斤机型的油缸缸径和剪叉臂规格是按320公斤设计的，提升到450公斤，液压系统和结构都要重新匹配。油缸缸径从63毫米加到80毫米，系统压力从16兆帕调到18兆帕，推力从5千牛提升到9千牛。剪叉臂壁厚加1毫米，铰接轴从35毫米加粗到45毫米。台面面板从4毫米花纹板换成6毫米花纹板，主梁间距加密到0.7米。老徐问载重提升后设备会不会变重？我们解释：结构加强后自重增加约15%，但外形尺寸没变，8米高度自行式平台车的正常范围内。

台面尺寸定做1.6米×1.0米。按检修人员站位和工具摆放需求定做，配合窄车身。台面护栏做折叠式，收纳高度控制在1.9米以内，过车间门洞没问题。

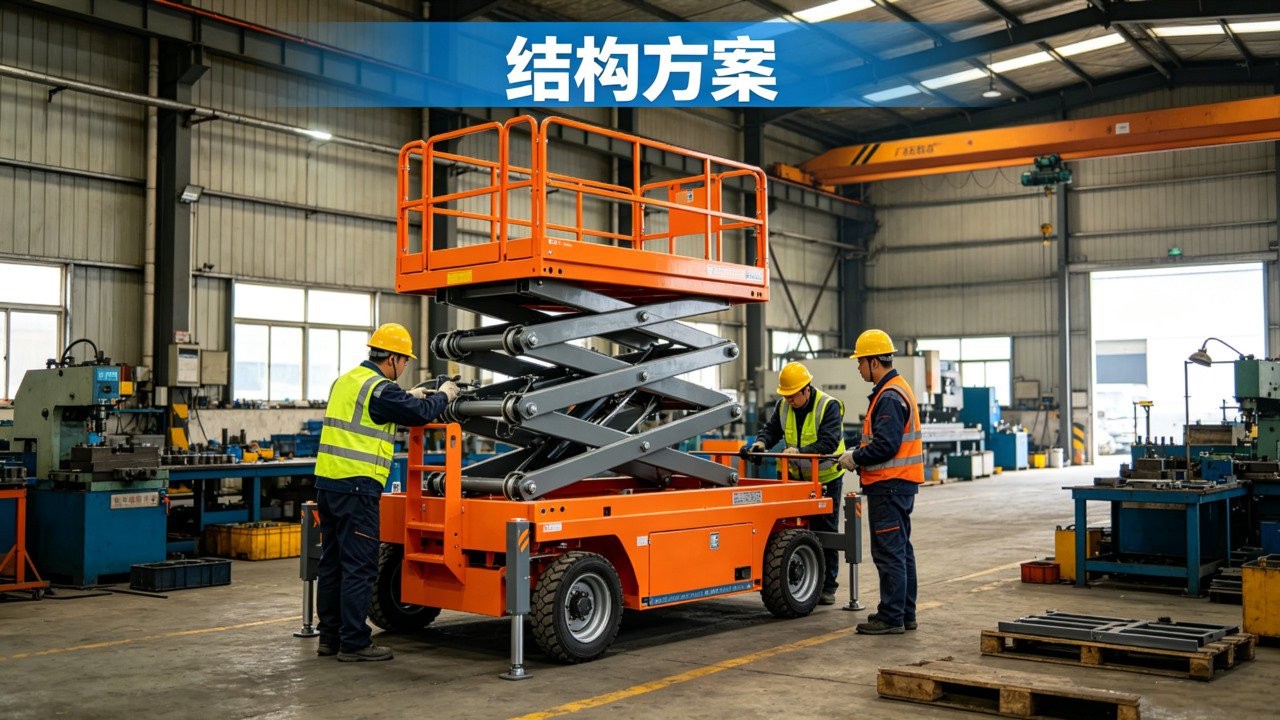

图2：非标液压升降平台车结构图

三、图纸确认与生产制造：窄车身重载的品控，藏在材料和测试里

老徐对“1.1米宽载重450公斤”这个组合最不放心，反复问设备会不会晃。我们给他看了计算书：在450公斤满载、偏载15%工况下，整机倾翻安全系数1.52；剪叉臂在最大举升高度时，跨中最大应力为材料许用应力的61%。数据摆出来，他才在图纸上签字。

生产环节，这台液压升降平台车的品控重点在三处。剪叉臂焊缝全部打坡口，焊后100%超声波探伤。铰接孔用数控加工中心一次镗出，孔距公差控制在±0.05毫米。油缸装配后做1.5倍额定压力保压测试，确保密封可靠。出厂前做了三组测试：450公斤满载升降五十次、偏载100公斤在台面一端静置30分钟、1.25倍超载保压测试。数据全部达标才发货。

四、安装调试：通道比图纸窄了2公分，现场调整通过

设备送到现场，安装时发现管线支架实际凸出量比图纸标注多2公分，通道最窄处只有1.16米。设备按1.1米宽度通过，理论间隙只剩6公分。安装师傅把设备两侧的防撞导轮拆下，换成嵌入式导轮，车身最宽处压到1.08米，通过时留出8公分间隙。调试做了三组测试：空载升降十五次、450公斤满载升降十次、两名工人站上台面升至8米实际作业。工人试了试晃动幅度，说了一句：“比之前那台稳。”老徐才签字验收。

图3：设备安装后实拍图

结 语

液压升降平台车非标定制，核心是把窄车身和高载重这两个矛盾条件同时满足。老徐的通道1.2米，载重却要450公斤，标准机宽度和载重都卡住了。非标定制把车身压到1.1米、油缸缸径加大、剪叉臂加强，外形长度和高度不变，用结构设计把方案立住了。你的通道多宽？载重多大？升到多高——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
