德州一家食品厂的采购老刘，最近被一台升降货梯难住了。车间三层楼，要运2吨重的糖浆桶，可预留的井道尺寸只有1.8米×1.5米，标准货梯轿厢宽度要2米，根本塞不进去。一层层高4.5米，二层层高只有3.2米，标准导轨长度对不上。更麻烦的是，底坑只挖了20公分，标准货梯要求底坑深度50公分以上。
https://pt.sjt16.com/static/upload/image/20260821/1787271429102750.jpg
老刘找了五家供应商，四家说只能按标准改井道，报价单里光土建改造就要六万。他问我们：“不改井道，按现场尺寸定做一台升降货梯，行不行？”
这就是升降货梯非标定制的典型场景：现场条件已经固定，设备必须去适配，而不是让现场迁就设备。
一、现场勘测：三个数据，直接决定方案走向
我们没急着报价，先派技术员去了老刘的车间。实测数据比电话里更具体：井道净宽1.78米、净深1.48米；一层层高4.5米，二层层高3.2米；底坑深度只有18公分。另外，进出料方向是从北侧通道进，不是常规的南侧。
这三组数据一摆，标准货梯的路就被堵死了。轿厢宽度必须缩到1.5米以内；导轨行程要按层高定制，不能买标准6米轨回来切；底坑太浅，液压缸的安装方式得改。
老刘说了一句：“早知道这么麻烦，当初土建就该留大点。”可惜没有早知道。非标定制的价值，就是在既定条件下把设备做出来。

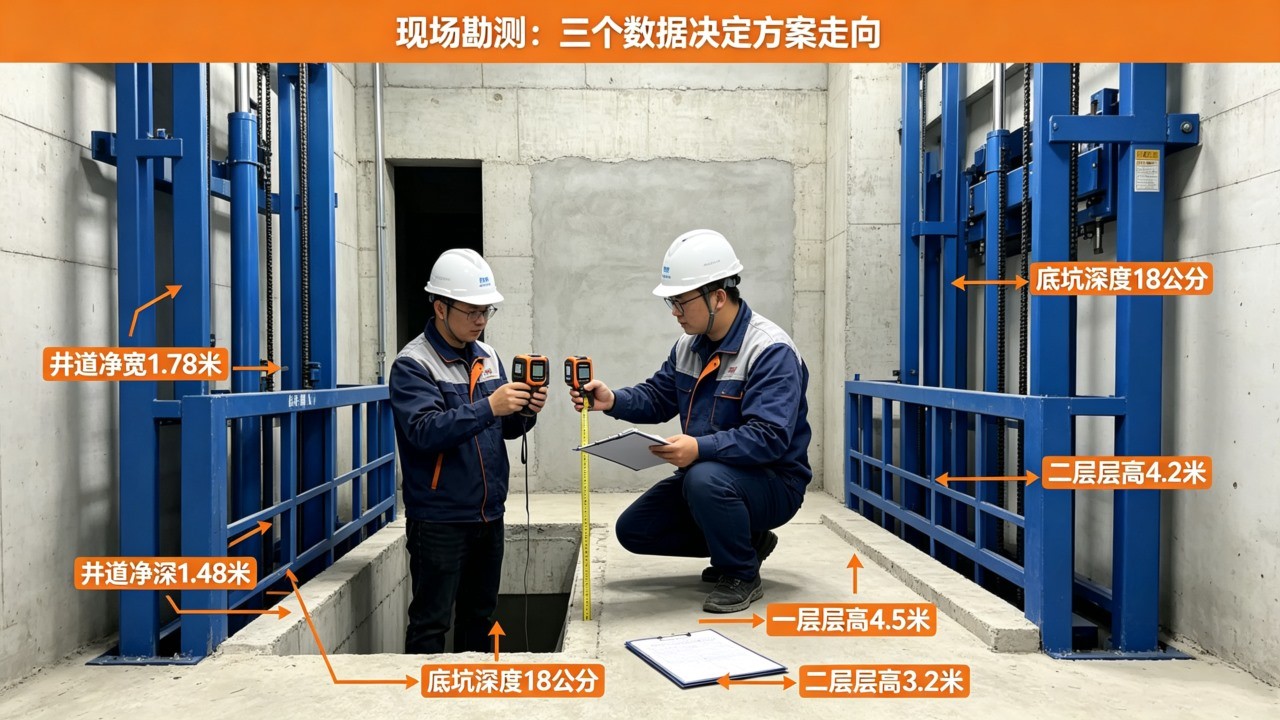

图1：升降货梯非标定制现场勘测实拍图
二、方案沟通：按楼层、载重、尺寸，逐个拆解定制
针对老刘的三个限制，我们做了三处非标改动。
轿厢尺寸定做1.5米×1.3米。为什么是1.3米深？井道深度1.48米，留出8公分给导轨和轿厢间隙，轿厢深度最多1.4米。但载重2吨的糖浆桶直径约1.1米，1.3米深刚好放下并留出20公分操作余量。再深就碰井道壁，再浅就装不下。这个尺寸不是拍脑袋，是反推出来的。
液压缸行程按楼层定制。二层和三层的高度不一样，液压缸的活塞行程必须按最大层高4.5米设计，但导轨分段长度分别对应3.2米和4.5米。我们在导轨上做了可调节的层门撞块，让货梯在每一层都能准确平层，误差不超过5毫米。这个细节，标准货梯的固定层门位置是做不到的。
底坑浅，液压缸不下沉。标准液压货梯的油缸通常装在地坑里，但老刘的底坑只有18公分。我们改为侧置油缸加链条传动结构，油缸安装在轿厢侧面，通过链条拉动轿厢升降。这样既不占用底坑深度，又保留了液压驱动的平稳性。代价是传动结构稍复杂，但比起把底坑挖深一倍，这笔钱花得值。

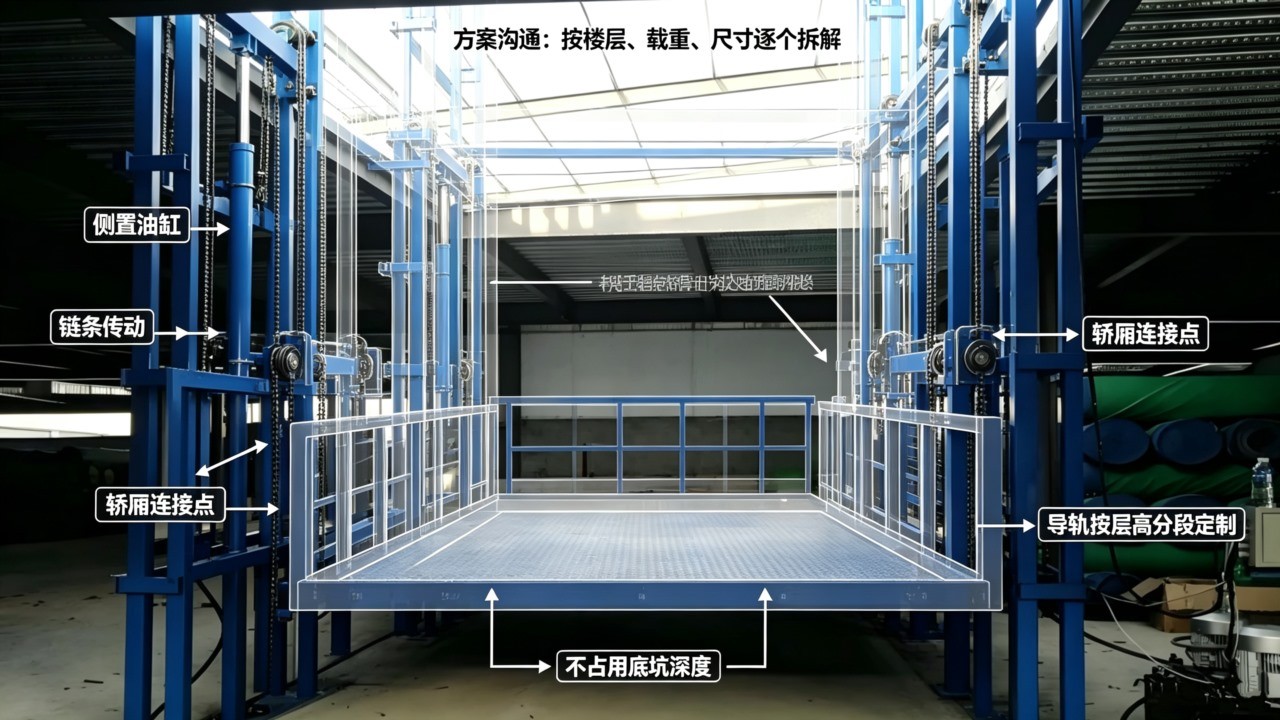

图2：侧置油缸加链条传动结构示意图
三、图纸确认与生产制造：每一处改动都经过计算
老刘对方案里“侧置油缸”有点犹豫，担心稳定性。我们带他去车间看了两台正在生产的同类型货梯，还给他算了笔账：载重2吨，轿厢自重1.2吨，链条安全系数做到8倍，侧置油缸的推力经杠杆比放大后完全够用。他看完才在图纸上签字。
生产环节，这台货梯的焊接要求比标准机更高。轿厢框架用Q355B方管，焊缝100%超声波探伤。液压系统选德国力士乐泵站，密封件用进口材质——我们在盐城一家化工厂的防爆液压系统用了四年没漏过油，靠的就是这些部件。出厂前做了72小时满载连续运行测试，轿厢升降两万次没有异常。
这些数字不是写在宣传册上的，是每一台设备出厂前必须过的关。三十多年做非标货梯，我们敢把测试数据交给客户留档。

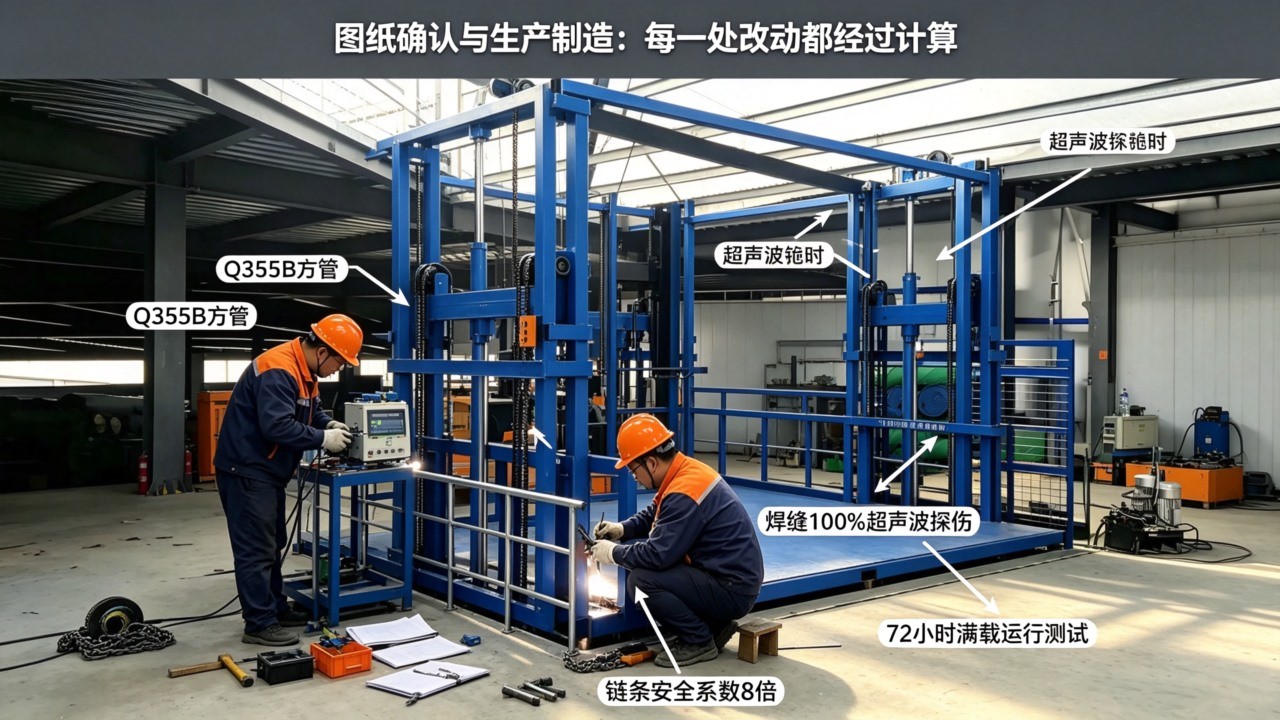

图3：生产车间内货梯框架焊接探伤实拍图
四、安装调试：现场又冒出一个新问题，我们这样解决
设备运到现场，安装时发现北侧通道的地面有一处修补过，比周围高2公分。货梯运进来时，轿厢底部擦了一下。
安装师傅现场用磨光机把高出部分磨平，又在通道上铺了块过渡钢板，问题解决。老刘问：“这种问题你们常遇到？”我们实话实说：老车间地面不平很正常，安装时随身带着处理工具，比再约土建队快得多。
调试做了三组测试：空载三层往返十次、满载2吨三层往返五次、满载状态在中间层停留保压30分钟。轿厢平层误差小于5毫米，侧置油缸运行平稳无异响。老刘让叉车司机实际开了三趟，确认糖浆桶进出顺畅，才签字验收。
结 语
升降货梯非标定制，核心就一句话：设备去适配现场，而不是现场迁就设备。老刘的井道窄、层高不一、底坑浅，标准货梯装不了，非标方案却能把每一个限制都化解掉。你的楼层有多高、载重要多大、尺寸卡在哪——把这些数据发给我们，技术员先去现场量一遍，再出一套有依据的定制方案。你的工况特殊，我们有办法。
