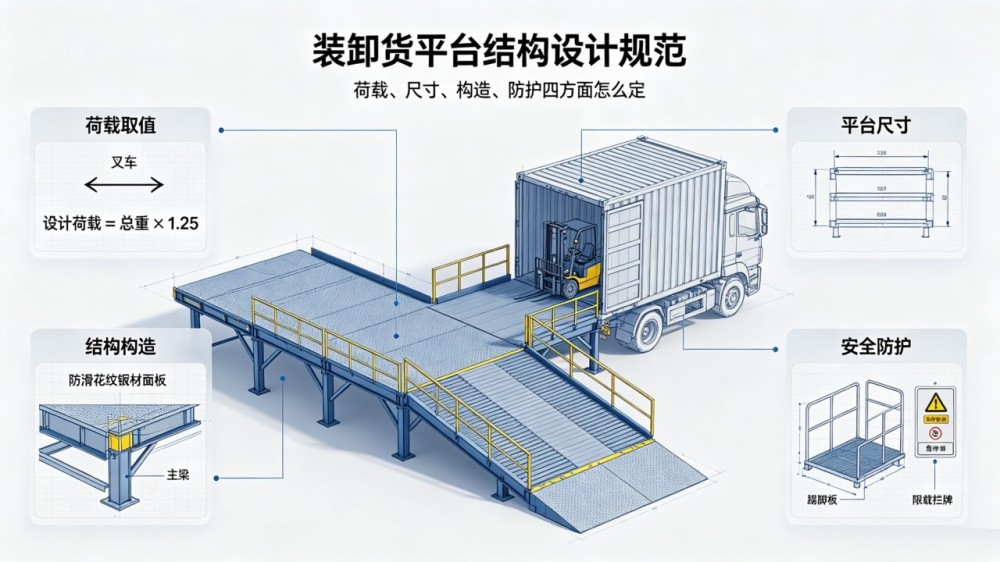

装卸货平台结构设计规范：荷载、尺寸、构造三方面怎么定？

做装卸货平台设计，最怕的是“凭经验”。

“叉车才3吨，平台做结实点就行。”这句话在图纸评审时经常听到。但结实不结实，不是感觉出来的，是按规范算出来的。荷载取值错了，平台用半年就变形；尺寸定错了，叉车上去转不了弯；防护漏项了，验收过不了。

装卸货平台结构设计规范的核心，就四件事：荷载怎么取、尺寸怎么定、构造怎么做、安全防护怎么配。下面逐项拆开。

一、荷载取值：不是只看叉车多重，要看三个数

设计第一步，确定荷载。很多人只报一个“叉车3吨”，这远远不够。

规范要求考虑三类荷载。第一，恒载，包括平台自重、面板重量、附属构件重量。第二，活载，也就是叉车加货物的总重。第三，冲击荷载，叉车上下平台时对结构产生的动态冲击。

根据GB50009《建筑结构荷载规范》和GB50017《钢结构设计标准》，装卸货平台的活载取值要按最不利工况考虑。行业通行做法是：按叉车加货物总重的1.25倍作为设计荷载。叉车3吨加货物1.5吨，总重4.5吨，设计荷载取5.625吨。这个系数不是随便定的，是给动载冲击留的安全余量。

还有一条容易被忽略：偏载工况。叉车上下平台时，重心往往偏向一侧。设计时要按偏载15%到20%校核平台边缘的局部应力，防止单侧变形。

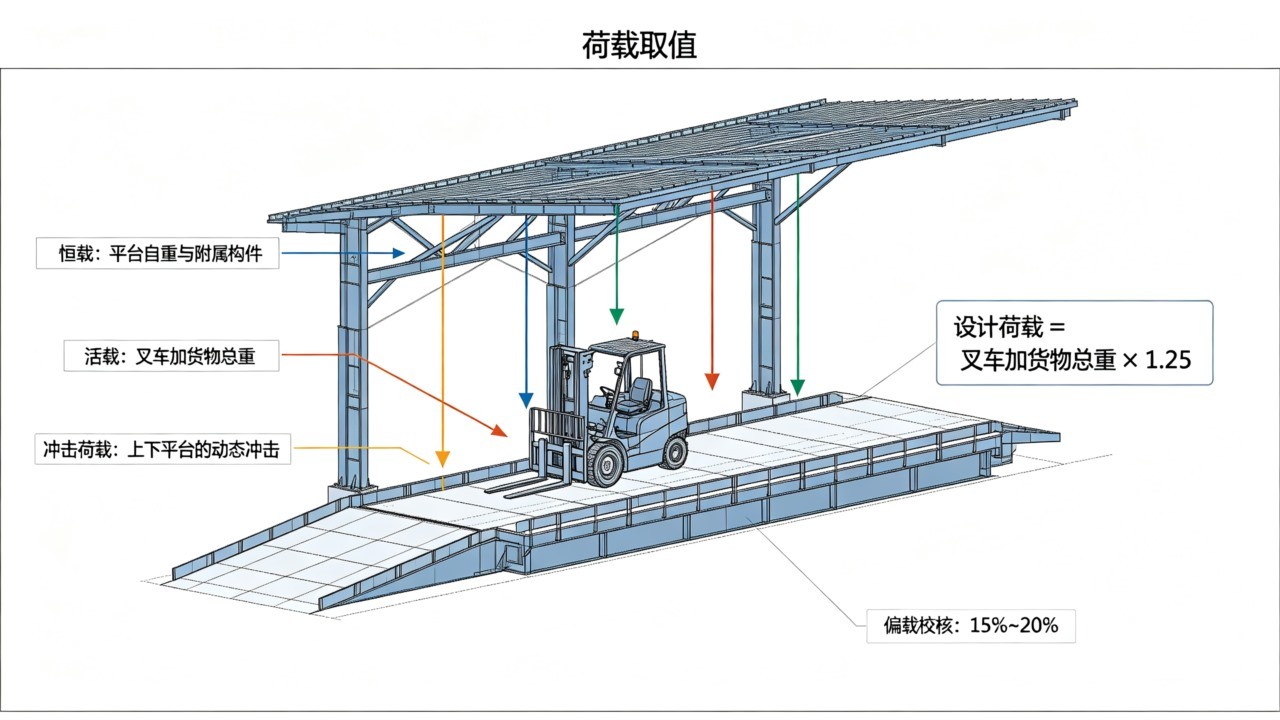

图1：装卸货平台荷载取值示意图

二、平台尺寸：宽度、深度、高度差，三个数据决定好不好用

荷载定了，接下来定尺寸。尺寸不是“看着差不多”，是按叉车参数和车型参数反推出来的。

平台宽度，和叉车通行宽度匹配。标准叉车宽度1.2米，平台宽度一般取2.0米到2.2米。如果使用宽体叉车或需要双人操作，宽度要相应加大。宽度不够，叉车上去两边没余量，操作工不敢开。

平台深度，从月台边缘到调节板铰点。设计时要算叉车转弯半径，确保叉车从月台到车厢有足够的调动空间。建筑物墙壁与高度调节板之间至少留4.5米供叉车转弯调动。

高度差，是月台高度和车厢底板高度的差值。月台1.2米，车厢1.1米到1.6米，高度差最大40公分。装卸货平台的调节范围要覆盖这个差值，标准调节范围±200毫米到±300毫米。差值超过调节范围，就得加长平台长度或走非标定制。

三、结构构造：面板、主梁、焊缝，三个细节决定扛不扛用

尺寸定了，进构造设计。构造设计的核心是让荷载传得下去、散得开。

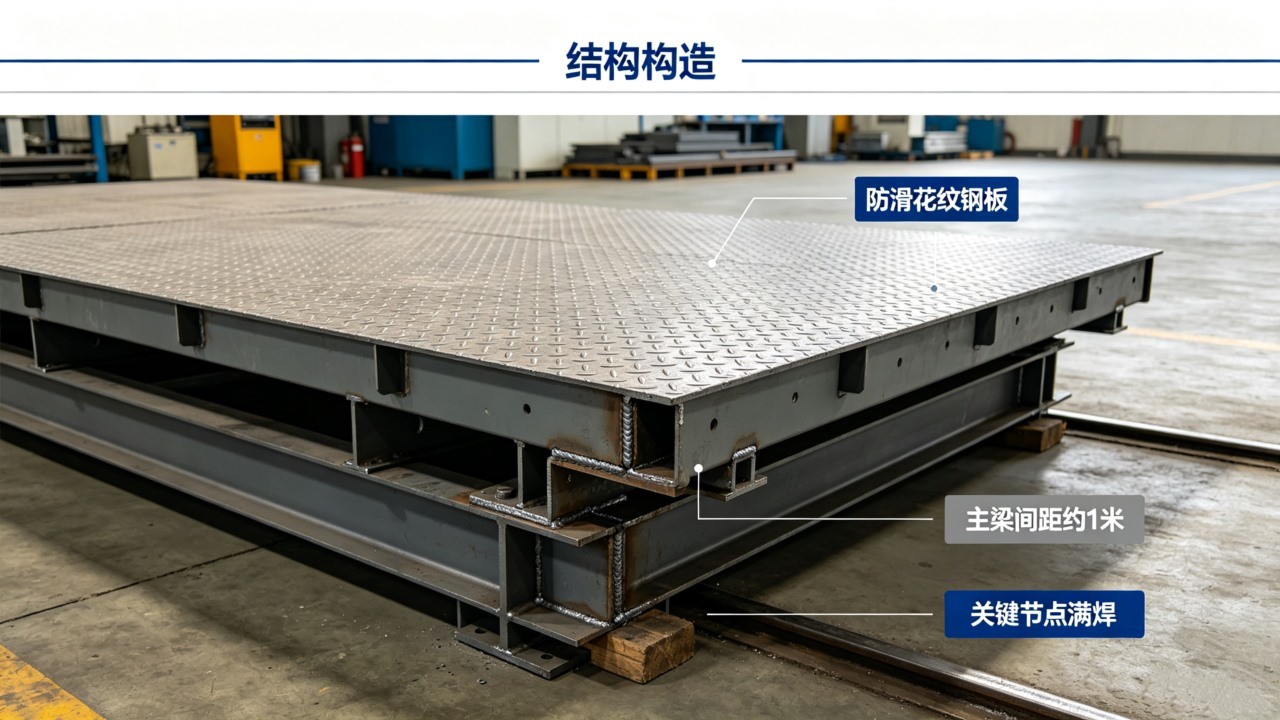

面板。装卸货平台面板用防滑花纹钢板，厚度按荷载等级选。8毫米花纹板适用于充气轮胎的标准叉车，10毫米适用于高集中负载设备。面板必须是防滑的，防止人员在装卸货物时意外滑倒，也防止运行中货物非正常滑移。

主梁。平台主梁用槽钢或工字钢，规格按跨度和荷载计算。主梁间距一般控制在1米左右。间距太大，面板局部变形；间距太小，增加自重和成本。主梁与面板之间用断续焊还是满焊，按受力要求来，但关键受力节点必须满焊。

焊缝。所有承载焊缝应饱满、平整，不应有漏焊、裂缝、气孔、夹渣、烧穿、咬肉及未焊透等缺陷。关键受力焊缝要做无损检测，确保焊缝内部质量。

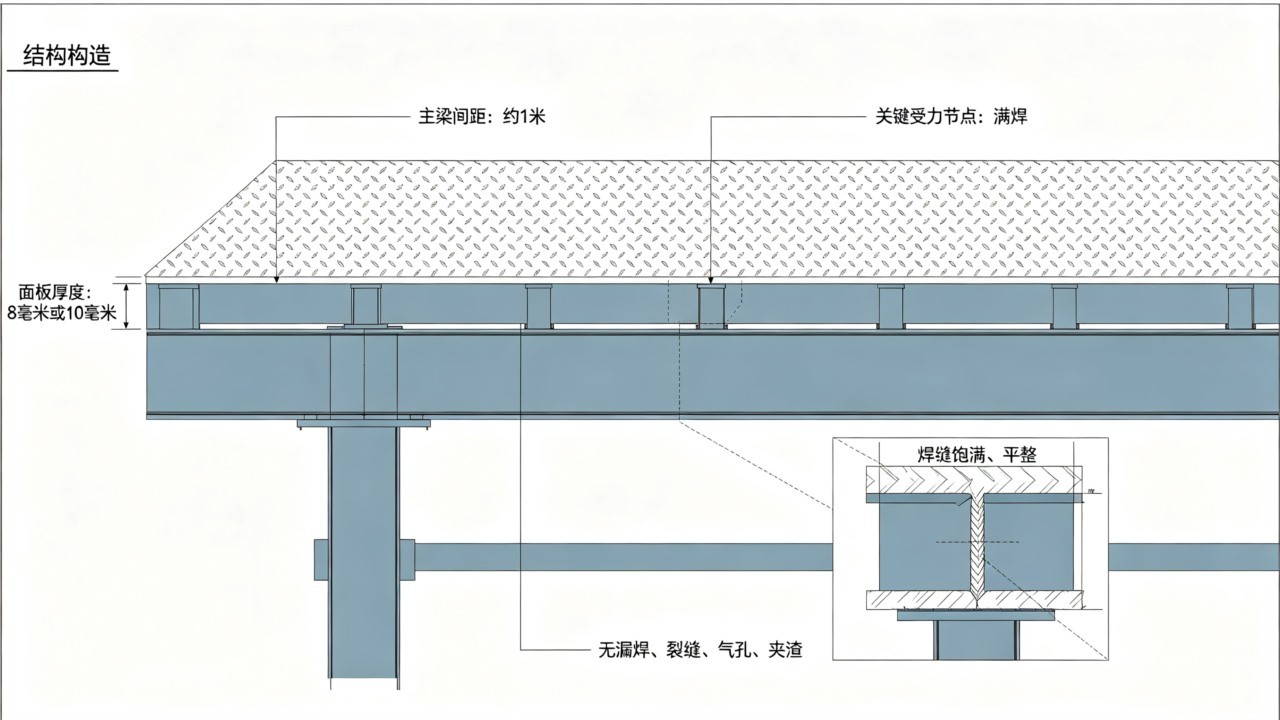

图2：装卸货平台主梁与面板连接节点示意图

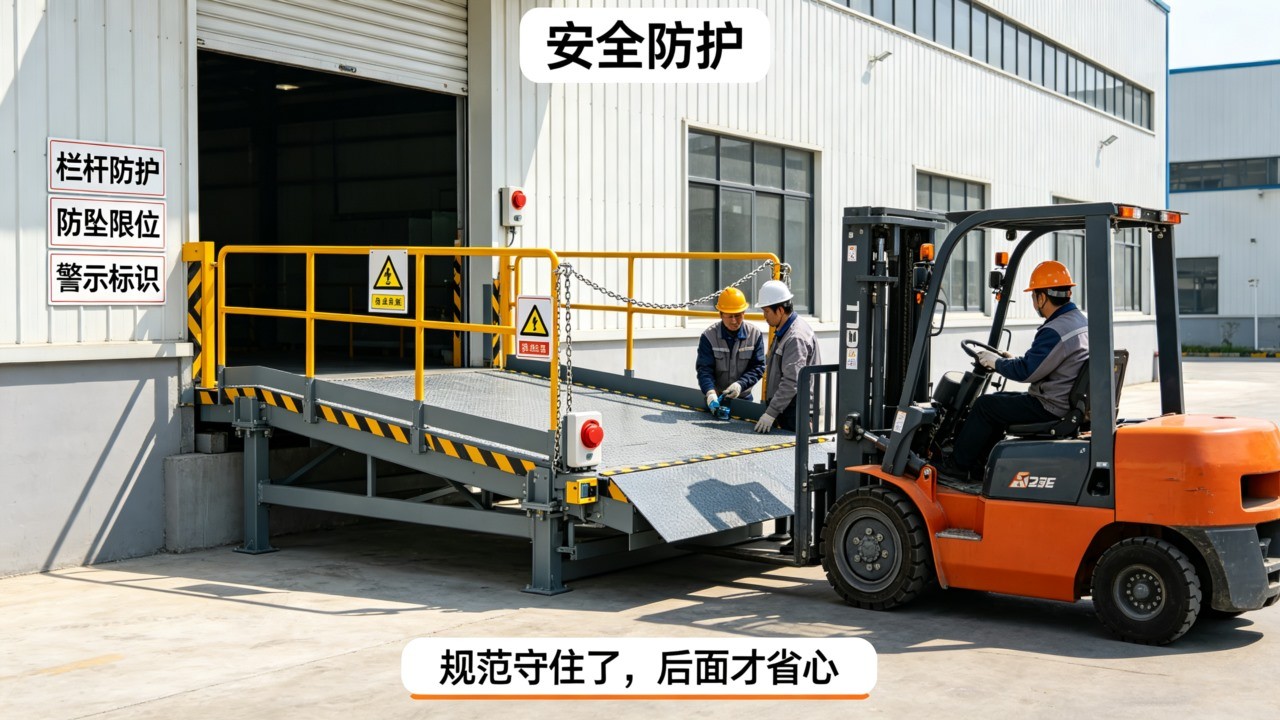

四、安全防护：栏杆、防坠、警示，三道防线不能省

平台结构做完了，安全防护是最后一道关，也是最容易被忽略的。

防护栏杆。平台敞开边缘要设防护栏杆。规范要求：临空高度不小于1000毫米时，所有敞开边缘应设置防护栏杆。栏杆高度按平台距基准面高度定：小于2米时不低于900毫米，2米到20米时不低于1050毫米，20米以上不低于1200毫米。栏杆底部设踢脚板，高度不低于100毫米，防止工具和物料坠落。

防坠措施。平台边缘要设水泥柱、安全链或类似障碍物，减少叉车意外掉下平台的风险。如果平台有升降功能，要配防坠装置和限位开关，防止超行程运行。

警示标识。平台显著位置悬挂限载标志牌，标明额定载荷和最大允许偏载。控制箱旁设急停按钮，位置要醒目、操作要方便。

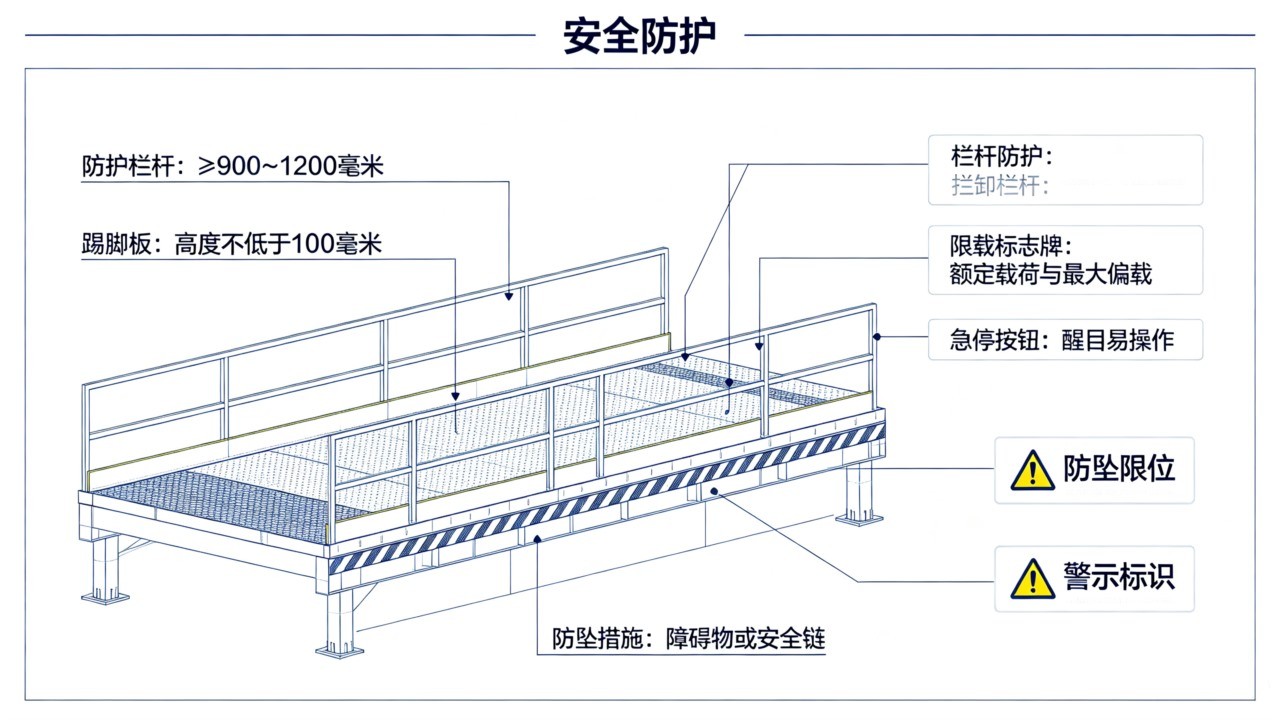

图3：装卸货平台安全防护标注图

装卸货平台结构设计规范，落脚点是四个环节：荷载按1.25倍取值，尺寸按叉车和车型反推，构造按受力要求焊接，防护按规范配齐。这四个环节串起来，才是一份能通过评审、经得起使用的设计。拿不准的地方，把月台高度、车型范围、叉车参数发给我们，技术员帮你逐一核对设计依据。设计这件事，规范守住了，后面才省心。
