工位只有620毫米宽，500公斤液压升降平台怎么塞进去？

苏州一家精密电子厂的设备科老徐，上个月为一台液压升降平台打了七通电话，只有一家愿意来现场看。

他的需求不复杂：把500公斤的工装夹具从地面升到1.8米高的测试台进料口，每天升降几十次。麻烦在空间——工位两侧是设备机架，中间净宽只有620毫米。常规500公斤液压升降平台，宽度最低也要800毫米，塞不进去。老徐问了几家，答复分两种：一种说“做不了”，另一种说“600毫米宽承重500公斤，不安全”。

“宽度卡死了，载重又不能降，你们能不能做？”老徐最后找到我们。

500公斤小型液压升降平台，常规宽度不低于800毫米，这是行业通行值。要压到600毫米，不是把钢板切窄那么简单，剪叉臂的布置方式和油缸的安装方式都得重新设计。

一、现场勘测：把宽度限制和载重需求同时量准

我们技术员到现场实测：工位两侧机架间净宽618毫米，最窄处有根气管接头凸出4毫米，实际可用宽度614毫米。工装夹具最大宽度500毫米，长度800毫米，单件加托盘总重500公斤。提升高度1.8米，地面是防静电环氧地坪，不能挖坑。

这组数据一摆，定制方向就清楚了：整机宽度要压到600毫米以内，台面尺寸要放得下工装夹具，载重500公斤不能打折。老徐听完勘测结果说：“你们把气管接头凸出都量了，之前几家只问我载重多少。”

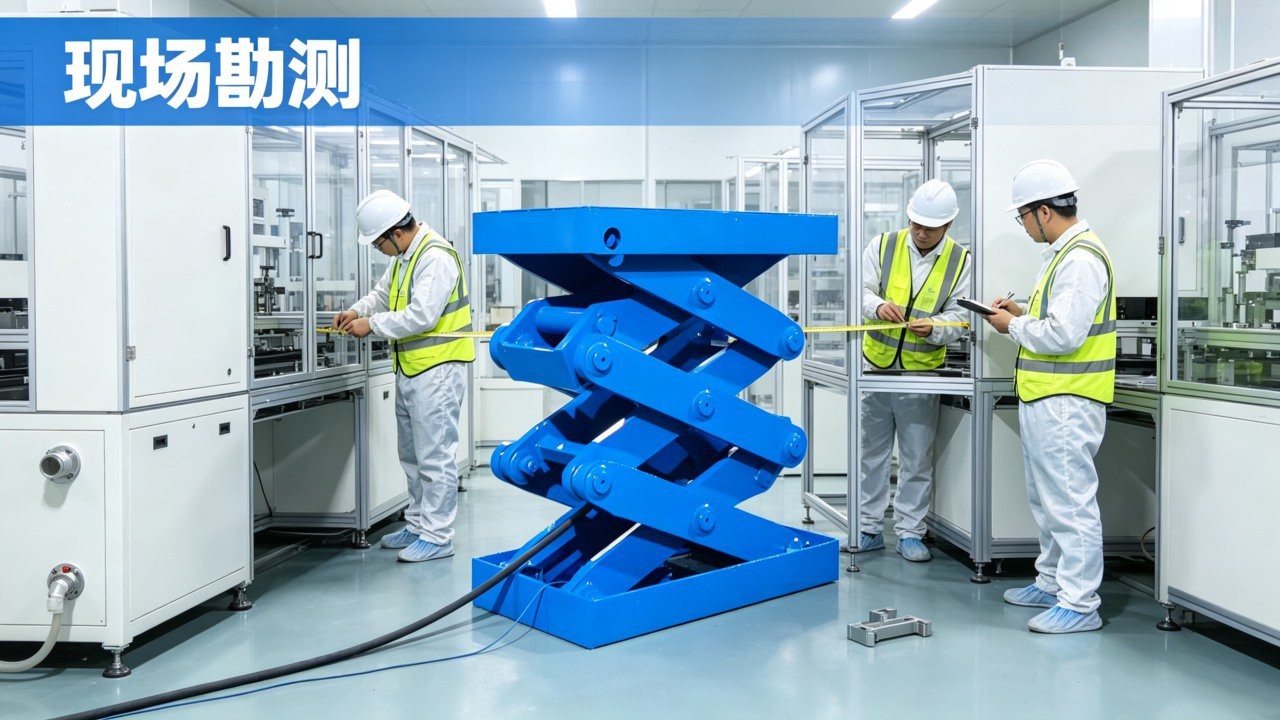

图1：精密电子厂工位现场实测实拍图

二、方案沟通：剪叉臂和油缸两处结构改动，把宽度省出来

常规500公斤液压升降平台宽度为什么降不到600毫米？卡在两个地方：剪叉臂用的是方管，方管本身有宽度，两根方管并排布置，加上中间销轴和油缸的横向空间，整机宽度下不来。我们的定制方案，从这两处动手。

剪叉臂改用钢板加工，替代方管。方管剪叉臂的截面是封闭的方形，两根并排需要占用横向空间。我们把剪叉臂改成单片钢板结构，用20毫米厚Q355B钢板激光切割成型，截面是工字型加强结构，单片钢板的宽度只有50毫米。两组剪叉臂并排布置，中间用隔套定位，横向占用比方管结构省出将近100毫米。钢板剪叉臂的承载能力经过计算校核，在500公斤载荷、1.8米举升高度下，最大应力为材料许用应力的62%，和方管结构相当。

油缸销轴直接穿过剪叉臂杆。常规设计中，油缸支座安装在剪叉臂外侧，销轴从支座穿过，需要额外的横向空间。我们把油缸销轴直接穿在剪叉臂杆的铰接孔上，取消了独立支座，油缸活塞杆头部叉耳直接卡在剪叉臂杆两侧，用一根销轴贯穿。这个改动省掉了支座占用的横向空间，整机宽度又收窄一截。老徐问销轴直接穿臂杆，强度够不够？我们给他看了计算：销轴直径30毫米，材质40Cr调质处理，剪切安全系数3.2倍。数据摆出来，他才放心。

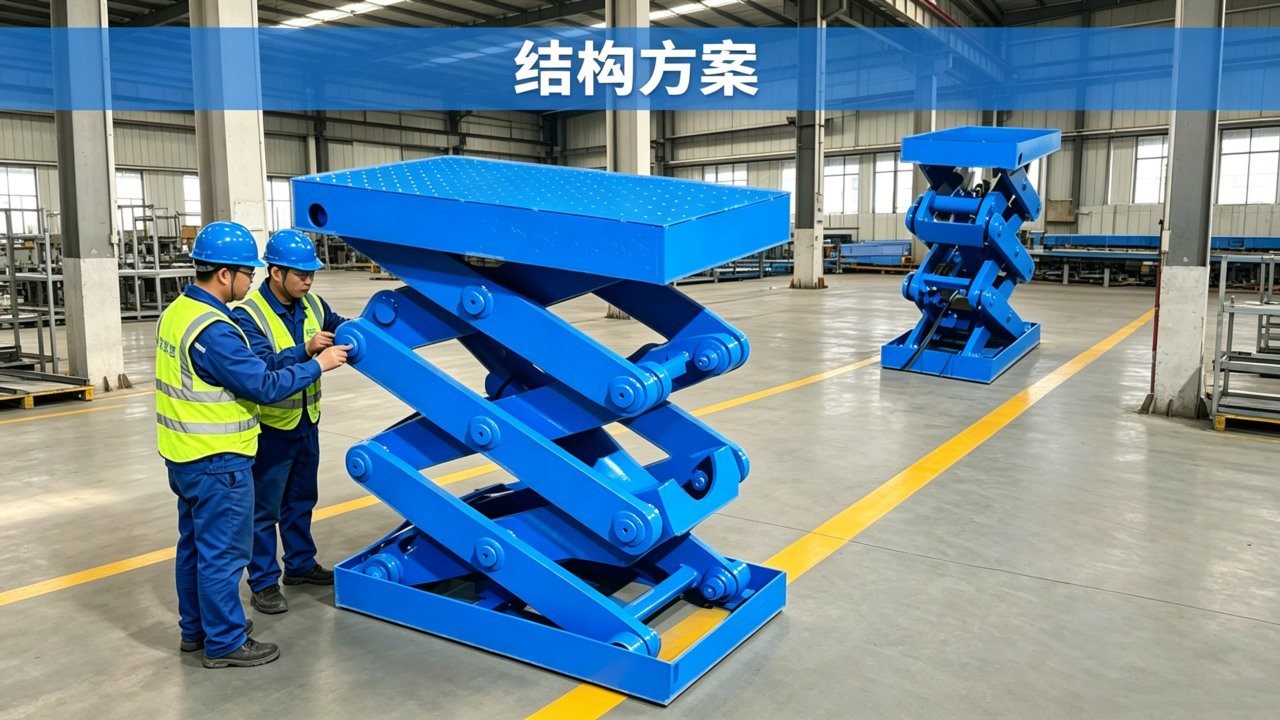

图2：600毫米窄型液压升降平台结构图

三、图纸确认与生产制造：窄型结构的品控，藏在加工精度里

老徐对“600毫米宽承重500公斤”这个组合最不放心，反复问设备会不会晃。我们给他看了计算书：在500公斤满载、偏载15%工况下，整机倾翻安全系数1.55；剪叉臂钢板在最大举升高度时，跨中挠度控制在跨度的1/950以内。数据摆出来，他才在图纸上签字。

生产环节，这台窄型液压升降平台的品控重点在三处。剪叉臂钢板用激光切割下料，铰接孔用数控加工中心一次镗出，孔距公差控制在±0.05毫米，保证两组剪叉臂同步升降不别劲。油缸销轴穿臂结构的配合间隙控制在0.08到0.12毫米之间，太松设备晃，太紧销轴转不动。焊缝全部打坡口，焊后100%超声波探伤。出厂前做了三组测试：500公斤满载升降五十次、偏载100公斤在台面一端静置30分钟、1.25倍超载保压测试。数据全部达标才发货。

四、安装调试：工位比图纸窄了3毫米，现场调整通过

设备送到现场，安装时发现气管接头实际凸出量比图纸标注多3毫米，工位最窄处只有611毫米。设备按600毫米宽度通过，理论间隙只剩11毫米。安装师傅把设备两侧的防撞条从15毫米换成8毫米薄型条，车身最宽处压到596毫米，通过时留出15毫米间隙。调试做了三组测试：空载升降十五次、500公斤满载升降十次、工装夹具实际推入拉出五趟。老徐让工人实际操作了一遍，确认夹具推上平台稳当，升到1.8米后和测试台对得齐，才签字验收。

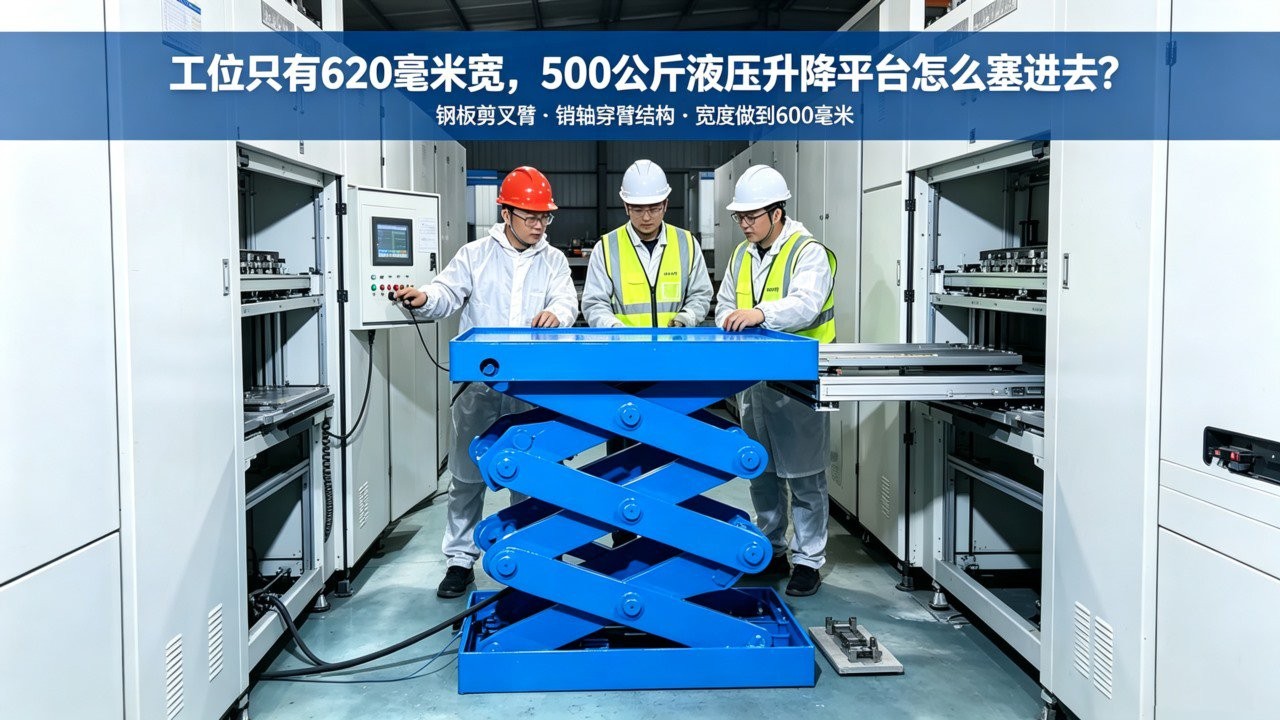

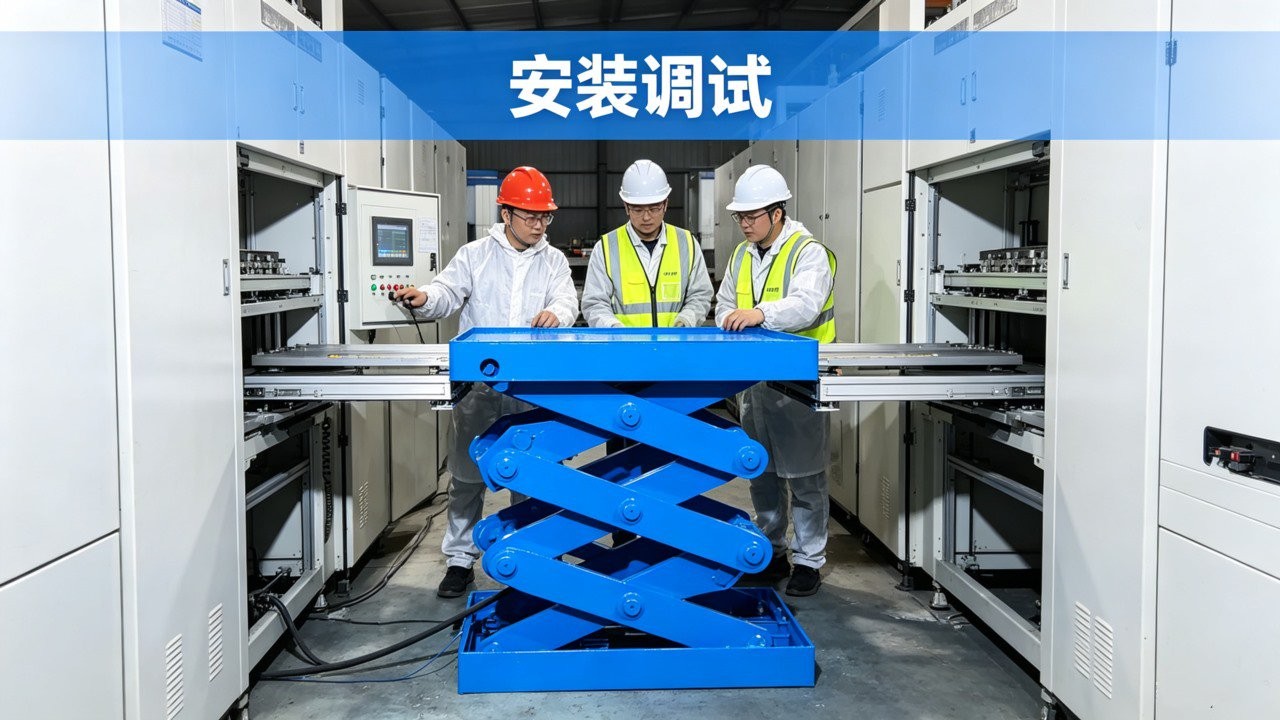

图3：设备安装后实拍图

结 语

500公斤小型液压升降平台定制，核心是把宽度限制和载重需求同时满足。常规机宽度降不到600毫米，卡在剪叉臂和油缸的横向占用上。非标定制把方管剪叉臂改成钢板结构、油缸销轴直接穿臂杆，两处改动省出空间，载重不打折。你的工位多宽？载重多大？升到多高——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
