济南一家物流园的刘经理，上个月被一台登车桥卡住了。月台建在二层平台上，下面就是配电室，地面厚度只有22公分，标准固定式登车桥要挖基坑，往下挖40公分，直接挖穿楼板。问了三家供应商，两家说做不了，一家说可以装，但方案含糊，只说“用螺栓固定就行”。
刘经理心里不踏实：地面下面就是配电室，螺栓打多深？承重够不够？装卸时几十吨的叉车压上去，桥面会不会翘？这些问题，没有一个供应商能说清。

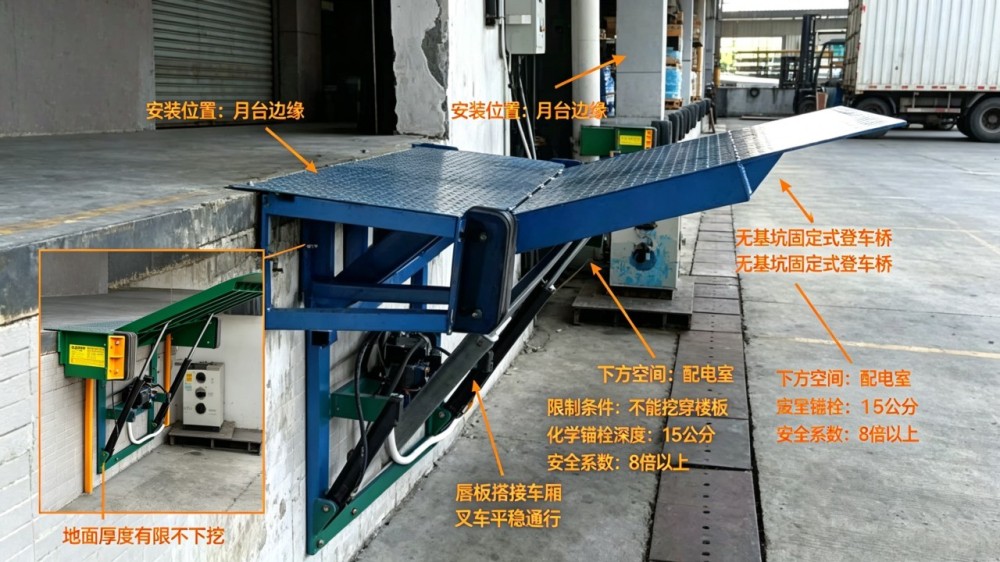

无基坑固定式登车桥，不是简单省去基坑，是把原本由基坑承担的结构功能，转移到地面锚固和桥体设计上。这不是标准产品，得走非标定制。
一、现场勘测：先确认地面能不能打孔，打多深
我们技术员到现场做的第一件事，不是量尺寸，是做地面结构探查。用钢筋扫描仪确认楼板内钢筋分布，再取芯测试混凝土强度等级。实测数据：楼板厚度22公分，混凝土强度C30，主筋间距18公分，保护层厚度2.5公分。

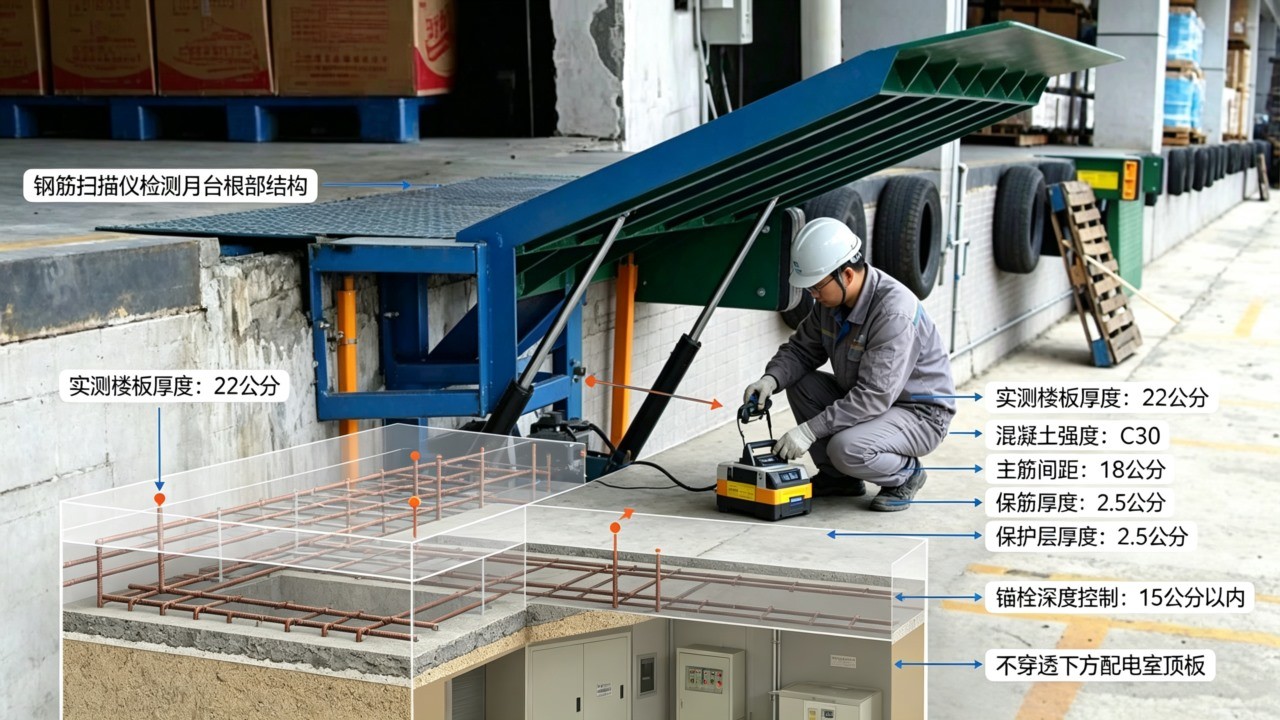

图1：技术员用钢筋扫描仪检测楼板内部结构
这些数据决定了锚固方案的可行性。C30混凝土的抗压强度足够，但22公分的板厚限制了锚栓的植入深度。穿板打孔不行，下面就是配电室；锚栓深度要控制在15公分以内，留出7公分保护层。在这个限制条件下，锚栓的直径和数量必须重新计算。
刘经理问了一句：“挖不了坑，光靠螺栓能扛住吗？”我们没有直接回答，而是把地面静载测试做了给他看。测试设备压住锚固点，分级加压到设计载荷的1.5倍，位移量只有0.3毫米。数据摆出来，他心里有底了。
二、方案沟通：不挖基坑，固定和调平怎么解决
针对现场条件，我们的方案做了三处关键设计。
锚固方案改用化学锚栓，不穿透楼板。M20化学锚栓植入深度15公分，单颗锚栓的抗拉承载力约58千牛。登车桥底架两侧各布6颗，共12颗，总抗拉承载力696千牛。叉车满载加设备自重按80千牛计算，安全系数8倍以上。锚栓不穿透楼板，底部钻孔后注胶植入，配电室顶部不受任何影响。
主桥高度调节用液压系统解决。标准固定式登车桥有基坑，桥面降到最低时与月台齐平，升起时搭到车厢。无基坑方案里，桥体直接坐在月台地面上，最低位比月台高15公分。这个高度差，我们用一段6度缓坡过渡段来化解——叉车从月台开上桥面，经过一段短缓坡，不影响装卸效率。
唇板保持标准设计，但搭接角度重新核算。因为没有基坑，唇板的旋转支点比常规方案高15公分，搭到低车厢时角度会变大。我们把唇板长度从标准的400毫米加长到550毫米，保证在最低车厢高度时，唇板与车厢底板的夹角不超过12度，叉车过桥不跳。

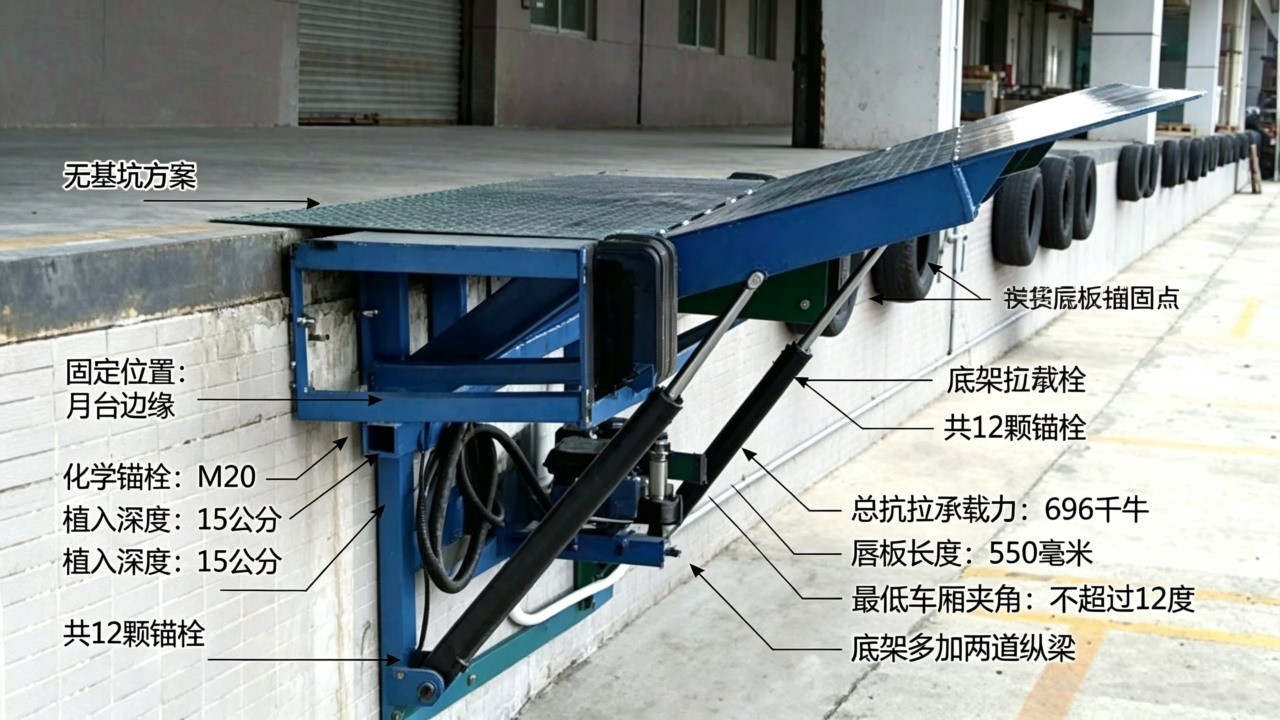

图2：无基坑登车桥侧剖结构图
三、图纸确认与生产制造：锚固计算不能拍脑袋
刘经理对12颗锚栓的布置有疑问：“为什么是12颗，不是8颗也不是16颗？”我们拿出计算书，一项项解释：锚栓间距取20公分，避开钢筋扫描仪探测到的主筋位置；边距留出5公分，防止混凝土边缘崩裂；12颗是承载力、间距、边距三个条件同时满足的最小数量。每个数字都有出处，不是经验估算。
生产环节，这台登车桥的底架比标准机多加了两道纵梁，用来把局部载荷均匀传递给锚栓。主桥焊缝100%超声波探伤，液压泵站选用力士乐品牌。出厂前做了满载6吨升降测试和锚固抗拔测试——锚固测试是在我们车间试验台上做的，用同规格锚栓植入同强度混凝土试块，拉拔到设计载荷的1.5倍无位移。
这些测试数据，我们全部交给刘经理留档。三十多年做非标设备，敢把测试报告摆给客户看的底气，来自自有车间和试验台。

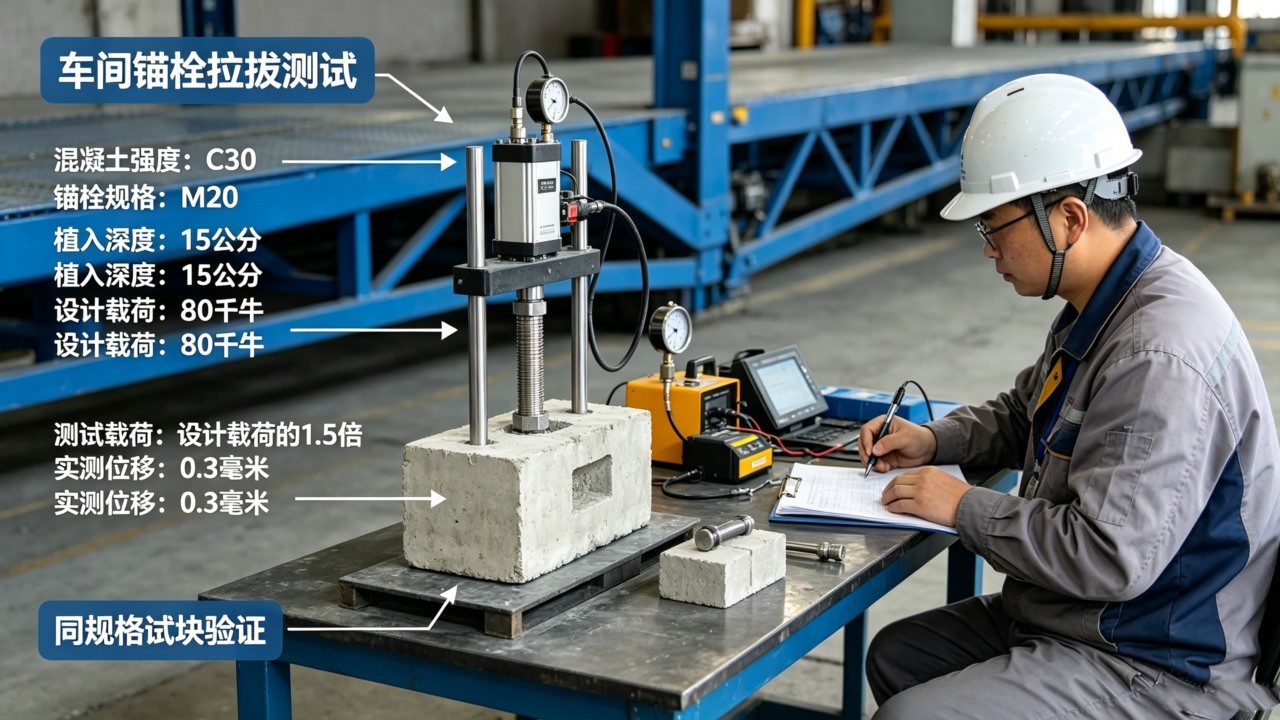

图3：车间内锚栓拉拔测试实拍图
四、安装调试：打孔钻到预埋管，现场怎么处理
设备进场安装，第一排锚栓孔打到第三个时，钻头碰上了硬物。钢筋扫描仪显示那里有一根预埋的消防管，直径5公分，图纸上没有标记。老楼板的预埋管线，图纸和实际对不上是常事。
安装师傅停钻，把情况告诉了刘经理。两个处理方式：一是整体偏移底架位置，避开水管，但桥体和月台的对位关系会偏；二是局部调整锚栓布置，把碰管位置的锚栓向两侧各移10公分，同时增加两颗补充锚栓，保证总抗拉承载力不降低。我们选了第二种，理由是：桥体与月台的对位不能动，动了影响叉车进出；锚栓数量微调属于局部变更，不影响整体结构安全。
调整方案现场确认后，重新钻孔、注胶、植筋。全部锚栓安装完，做了拉拔抽检，抽检3颗全部合格。调试时叉车满载在桥面上往返十趟，桥面平稳无翘动，刘经理站在旁边看了十分钟，说了一句：“这地面是配电室的顶板，你们干活比我还小心。”

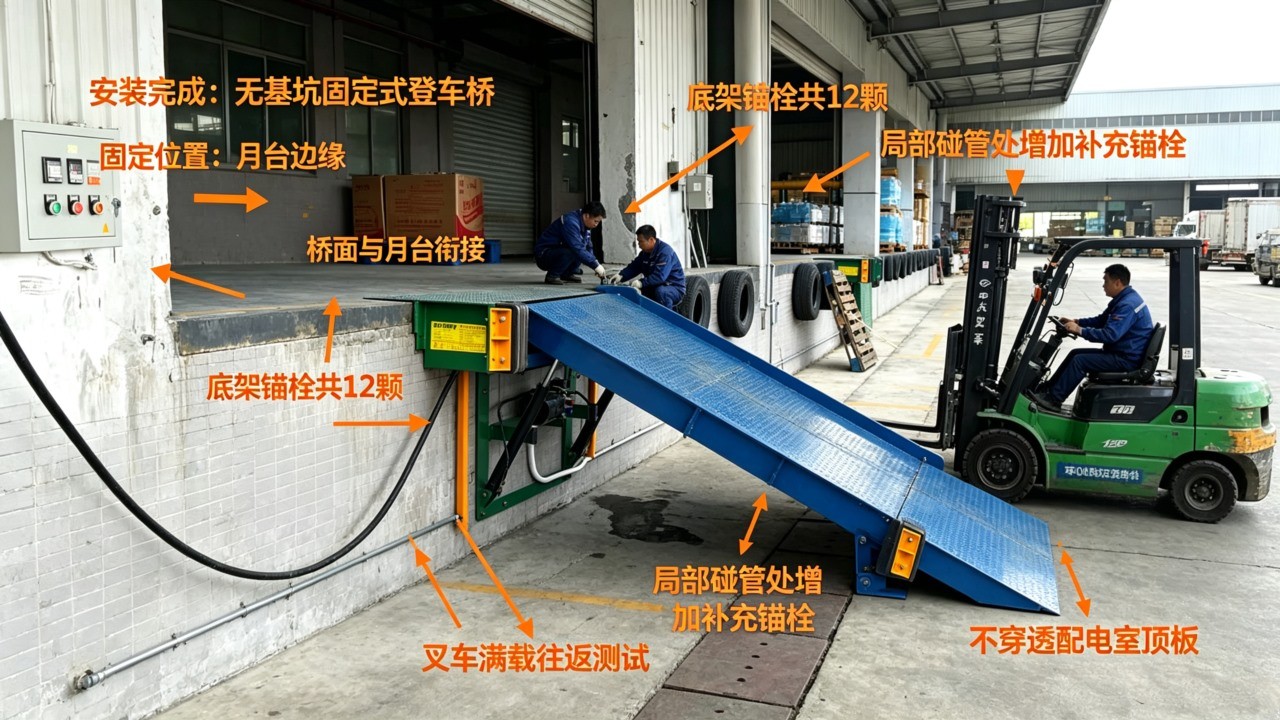

图4：安装完成的登车桥全景图
结 语
无基坑固定式登车桥，难点不在“省掉基坑”，而在“把基坑承担的功能转移走”。地面不能深挖，就用化学锚栓把载荷分散；桥面与月台有高差，就用缓坡过渡段消化；锚固位置碰到预埋管，就局部调整再加锚栓补强。每一个改动，都是现场数据和工程计算的支撑。
你的装卸月台什么条件？地面能不能挖、下面有没有管线、装卸车型多不多——把这些告诉我们，技术员先到现场勘测，再出一套有依据的无基坑方案。你的工况特殊，我们有办法。
