车间限高2米，升降平台车怎么选才不撞顶？

德州一家机械加工厂的设备科长老崔，上个月为一台升降平台车犯了难。

车间要检修一组低位装配线，作业高度只需要升到1.5米。但车间顶部横着几排管道，最低处离地只有2.0米。标准升降平台车收纳高度普遍2.2米以上，推进去就撞管道；就算勉强进去了，台面一升，护栏直接顶到管子上。老崔问了三家，答复差不多：限高2米，标准车没法用。

“升降平台车非标定制，能不能把高度压到2米以下，还能升到1.5米干活？”老崔最后找到我们。

这类工况，标准机确实进不去。但低净空定制方案能做——核心是折叠护栏和低净空剪叉结构，型号按实际工况匹配。

一、现场勘测：把“限高”和“作业高度”同时量准

我们技术员到现场实测：车间通道上方管道最低点离地2.0米，作业点所在区域管道较高，最低处约3.2米。通道宽度1.6米，地面为普通水泥地。作业点有三处，间距约8米，需要设备自行走。最关键的参数是：设备收纳高度必须压到1.9米以下，才能安全通过2.0米管道区域；到达作业点后，台面升到1.5米、护栏立起，总高要控制在3.2米以内，避开作业区上方的管道。

这组数据一摆，方案方向就清楚了：设备要在“收纳低于1.9米过通道、作业总高低于3.2米”这个范围内做设计。老崔听完说了一句：“我这车间，设备得像猫一样趴着进去，到了地方再站起来干活。”

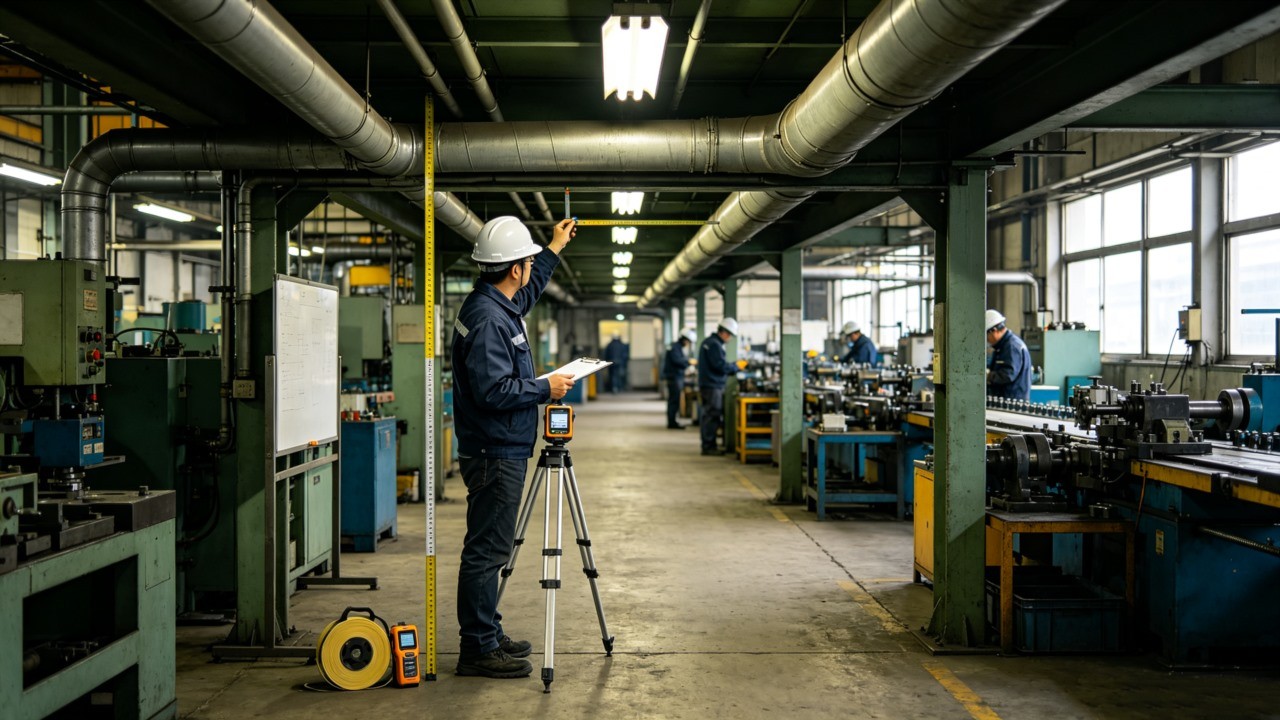

图1：机械厂车间现场实测实拍图

二、方案沟通：三处非标改动，把高度压进2米以内

针对老崔的现场，这台升降平台车做了三处关键设计。

折叠护栏，收纳高度压到1.85米。标准升降平台车的护栏固定式，高度1.1米，收纳总高2.2米以上。我们改成四段折叠护栏，降下后嵌入台面槽内，整车收纳高度1.85米，过2.0米管道区域没问题。到达作业点后护栏升起锁定，高度1.1米，台面升到1.5米时总高2.6米，作业区管道3.2米，足够安全作业。为什么护栏按1.1米做？这是安全规范对人员防护的最低高度要求，作业时人员安全有保障。

低净空剪叉结构，剪叉臂单层加宽布局。常规剪叉车剪叉臂折叠后占垂直高度约40公分。我们把剪叉臂从双层改为单层加宽，折叠后垂直占用压到25公分，配合下沉式台面结构，整机收纳高度再降一截。代价是横向占地稍大，但通道1.6米宽，有余量。剪叉臂材料用Q355B，壁厚5毫米，载重300公斤工况下最大应力为许用应力的58%。

限高保护加机械止挡。电子限高开关在台面升到1.55米时自动断电，防止误操作撞管道。同时在剪叉臂内侧加装机械止挡块，即使限高开关失效，台面升到1.6米时机械止挡卡住，双重保护。老崔问为什么不用单纯的电子限高？我们解释：电子件会失效，机械止挡是最后一道保险，两者一起上才稳当。

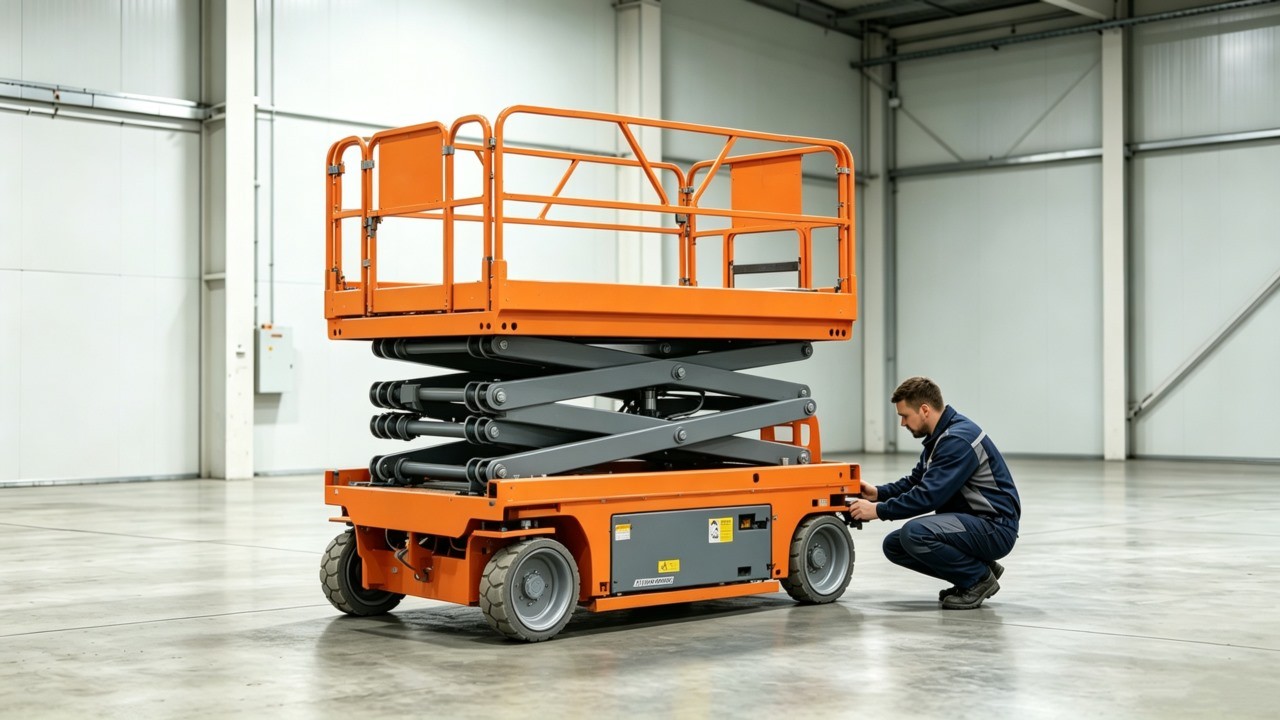

图2：低净空升降平台车结构示意图

三、型号与参数：按工况匹配，不套标准型号

这台定制升降平台车，型号定为YT-DJ06（低净空定制系列），主要参数如下：

    额定载重：300公斤
    台面尺寸：2.3米×0.8米（按装配线工位尺寸定做）
    最大平台高度：1.5米
    整机收纳高度：1.85米
    护栏立起后总高：2.6米
    行走方式：自行式电动，48V蓄电池
    行走速度：0-4公里/小时，无级调速
    爬坡能力：5%
    整机宽度：1.23米
    整机长度：2.3米
    轮胎：实心聚氨酯，无痕
    限高保护：电子限高开关+机械止挡块双重配置
    液压系统：静音泵站，噪音≤55分贝
    电气防护：IP54
    整机自重：约850公斤

这个参数表不是标准型号，是按老崔车间的管道高度、通道宽度、作业高度、载重需求反推出来的。老崔看完参数问了一句：“1.85米收纳高度，确定能过2米的管道？”我们回复：留了15公分余量，实际测试会再复核。

四、图纸确认与生产制造：低净空机型的品控，藏在装配精度里

老崔对“1.85米收纳”有疑虑，担心现场地面不平会碰管道。我们带他看了厂里的装配线：折叠护栏的铰接座用数控加工，定位孔公差±0.1毫米，反复折叠不松旷；下沉式台面骨架和剪叉臂凹槽的配合间隙控制在2毫米以内，台面降到底时不卡滞不松动。

生产环节，这台低净空升降平台车的品控重点在两处。剪叉臂单层加宽后焊接量增加，全部焊缝打坡口，焊后100%超声波探伤。机械止挡块的位置和厚度用数控加工，确保在设定高度精准卡住，不早不晚。出厂前做了三组测试：300公斤满载升降五十次、折叠护栏反复收展300次无松旷、限高保护触发灵敏度测试（电子+机械各测十次）。数据全部达标才发货。

五、安装调试：地面比预想平，实测收纳高度1.84米

设备送到现场，安装师傅推着设备在管道下方走了一趟。实测收纳高度1.84米，比设计值还低1公分，过2.0米管道区域时头顶余量16公分，老崔松了口气。调试做了三组测试：空载升降二十次、300公斤满载升降十次、限高保护触发测试（电子限高在1.55米断电，机械止挡在1.6米卡住）。操作工站上台面升到1.5米，护栏立起后总高2.6米，作业区管道高度3.2米，留出60公分安全距离。老崔让工人实际操作了两趟，确认不碰顶、不晃，才签字验收。

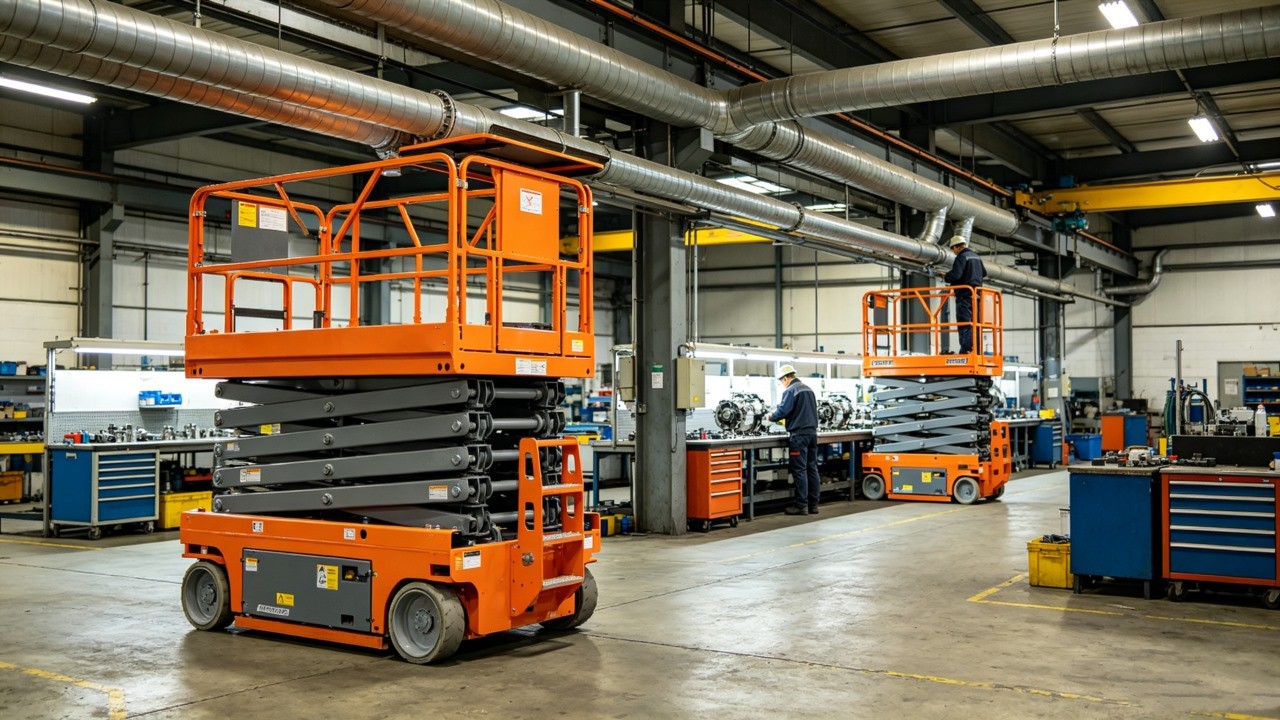

图3：设备在限高2米车间内运行和作业实拍图

结 语

车间限高2米选升降平台车，核心是把“收纳高度”和“作业总高”两个数字同时压进限制里。折叠护栏解决通过性，低净空剪叉解决结构占用，限高保护加机械止挡解决安全。老崔的工况，标准车进不去，非标定制用YT-DJ06这个型号匹配了他的每一条限制。你的车间限高多少？作业高度多少？通道多宽——把这些告诉我们，技术员先到现场量一遍，再出一套有型号、有参数的定制方案。你的工况特殊，我们有办法。
