淄博一家铸造厂的设备科郑科长，上个月为一台电动液压升降机平台愁得不行。车间要把3吨重的模具从地面升到1.6米高的浇注平台，标准机型看了一圈，问题卡在两个地方：地坑深度只有55公分，标准剪叉结构收纳高度至少70公分，放进去高出一截，模具推不上去。地面还是老厂房的水泥层，厚度不明，3吨载荷压上去，心里没底。
“标准电动液压升降机平台装不了，非标定制怎么弄？”郑科长问了好几家，要么直接回绝，要么报价含糊。这种工况，确实得走非标定制。
一、现场勘测：三个数据，直接锁死方案边界
我们技术员到车间实测：地坑净深53公分，比郑科长说的55公分还少2公分；地面混凝土厚度约12公分，下方素土夯实；模具底部带四根支撑腿，单腿接地面积只有掌心大。
这三组数据一摆，电动液压升降机平台的方案约束就清晰了。地坑浅，标准单层剪叉收不进去；载重大且集中在四个点上，底座和地面都要做分散处理。郑科长听完勘测结果说了一句：“难怪标准机装不了。”

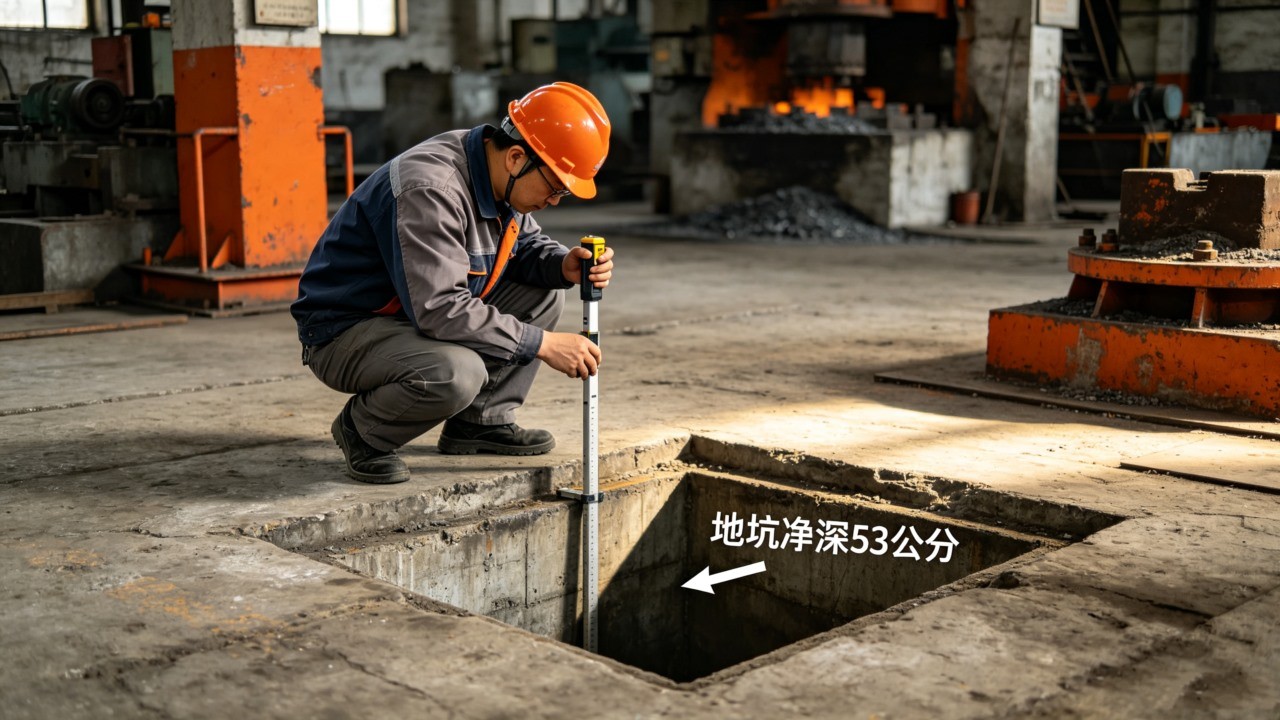

图1：现场勘测实拍图
二、方案沟通：三处非标改动，每处都有计算支撑
针对郑科长的现场，我们做了三处关键设计。
剪叉结构改双层，收纳高度压到50公分。载重3吨、升高1.6米，单层剪叉收纳高度降不下来。改成双层剪叉后，收纳高度降下来了，但载重能力要靠材料强度来补。剪叉臂从Q235换成Q355B高强度锰钢，壁厚从6毫米加到8毫米，铰接轴直径从40毫米加到55毫米，轴套用铜基合金。这些数字不是拍脑袋，是按3吨载荷加1.2倍安全系数反推出来的。
液压系统上四油缸同步方案。3吨模具加上平台自重接近4.5吨，两只油缸单边受力不均，四只油缸分布在四个角，通过分流马达强制同步，保证平台升降全程水平误差不超过3毫米。油缸缸径100毫米，泵站压力21兆帕。这套配置在盐城化工厂的防爆平台上验证过，四年没出过液压泄漏。
底座改整体框架，把载荷分散开。模具四根支撑腿的接地面积小，如果平台底板不够厚，局部压力会把台面压变形。我们用16毫米钢板做整体底座，下面再铺一层20毫米厚碎石垫层，把四根支撑腿的集中载荷扩散到整个地坑底面。计算下来，地面压强从每平方厘米18公斤降到2.5公斤，老水泥层扛得住。

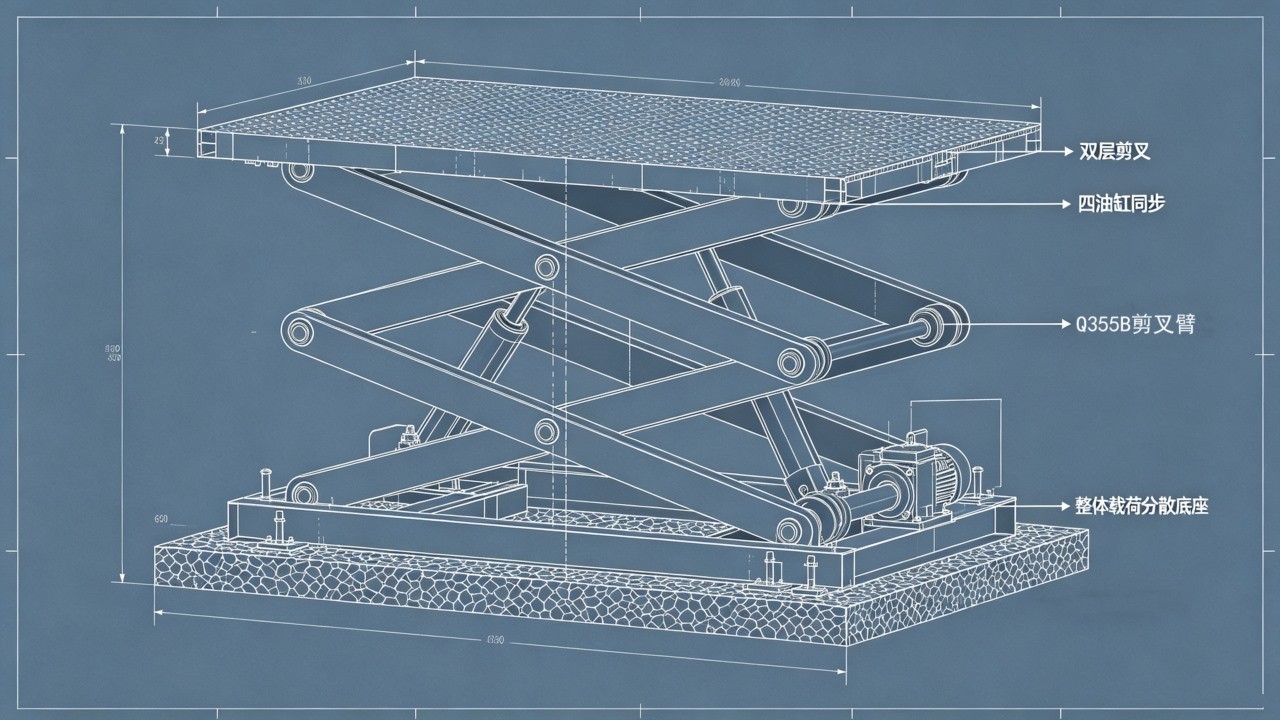

图2：非标电动液压升降机平台结构示意图
三、图纸确认与生产制造：大载重浅地坑，品控藏在这些工序里
郑科长看完方案，问了一句：“3吨压在双层剪叉上，铰接点会不会断？”我们没口头承诺，直接带他看了车间里正在生产的一台同类设备，铰接孔的探伤报告一项项翻给他看：每个轴孔焊后做超声波探伤，重点检查焊缝根部，不允许有未熔合和气孔。
生产环节，这台电动液压升降机平台的焊接量是标准机型的两倍。剪叉臂方管对接焊缝全部开坡口，焊后先目视再探伤。铰接孔用数控落地镗床加工，孔径公差控制在H7级。油缸支座和底座连接面用龙门铣一刀铣平，平面度0.1毫米以内。出厂前做1.25倍超载测试——3.75吨砝码静置在平台上，升到1.6米高位，保压30分钟，沉降量小于2毫米。

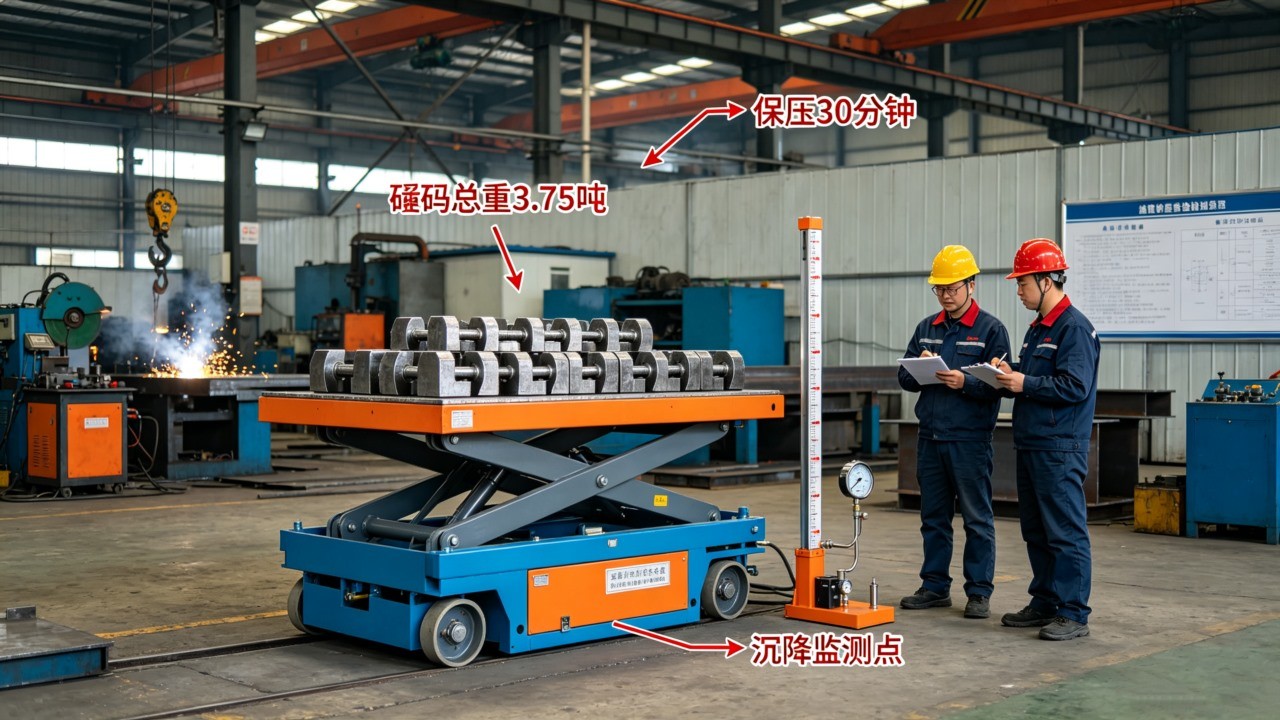

图3：车间超载测试实拍图
四、安装调试：老厂房没有吊装条件，设备怎么进地坑？
设备运到现场，又冒出一个问题：车间行车在检修，吊装设备进不了场。这台电动液压升降机平台自重4吨，靠人力挪不动。安装师傅用了地锚加手动葫芦的办法：在地坑两侧各打四根化学锚栓，挂上导链，把平台一点点溜进地坑。没有行车，就用滚杠配合，整个过程用了大半天。郑科长在旁边看得捏了把汗，但设备平稳落位，地坑边没有磕碰。
调试做了三组测试：空载升降十次、3吨满载升降五次、3.75吨超载保压30分钟。四只油缸同步性在分流马达控制下，平台四角高差始终在3毫米以内。郑科长让行车把模具吊上平台，实际走了一趟流程，才在验收单上签字。

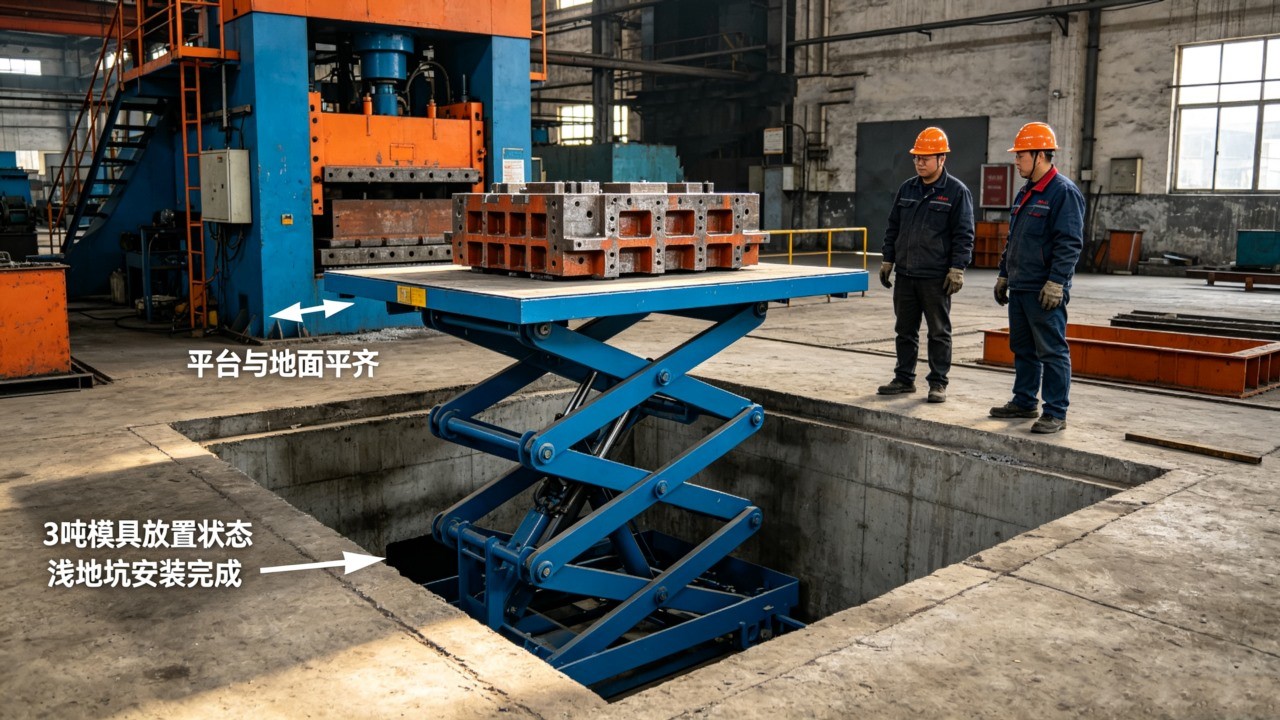

图4：设备安装完成后实拍图
结 语
电动液压升降机平台碰到浅地坑、大载重、老地面，标准机型就露怯了。非标定制做的事，是把每一个限制条件拆开：地坑浅就用双层剪叉，载重大就用四油缸同步，地面弱就用整体底座分散压力。每个改动背后，都是现场数据和工程计算的支撑。你的工况有什么特殊限制？地坑多深、载重多大、地面什么条件——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
