月台没留坑，台边式卸货平台怎么改造？

济南一家食品厂的仓储主管老陈，上个月为一台卸货平台犯了难。

月台是2015年建的，当时没预留基坑，地面铺的是食品级环氧地坪，不能开挖。常来的送货车是小吨位厢式车，车厢底板高度1.1到1.25米，月台高度1.2米，高度差在15公分以内。老陈问了三家供应商，答复差不多：没有基坑，标准嵌入式的装不了，只能垫木板凑合。

“月台没留坑，地面还不能破，有没有别的办法？”老陈最后找到我们。

这就是台边式卸货平台要解决的问题。它不嵌入月台内部，而是挂在月台前沿，用外置钢结构框架代替基坑，把设备固定住。标准嵌入式装不了的工况，台边式能接。

一、现场勘测：把“不能挖”和“不能破”两件事同时确认

我们技术员到现场实测：月台前沿混凝土强度C25，厚度18公分；地面环氧涂层2毫米，下方为混凝土地面；月台高度1.2米，车厢底板高度范围1.1到1.25米；货车停靠区域宽度2.8米，月台前沿到最近障碍物距离3.5米。

这组数据一摆，方案方向就清楚了：基坑不能做，设备必须外挂；地面不能破坏，锚固方式要重新设计。老陈听完勘测结果说：“你们把混凝土强度和环氧厚度都量了，之前几家没问过这些。”

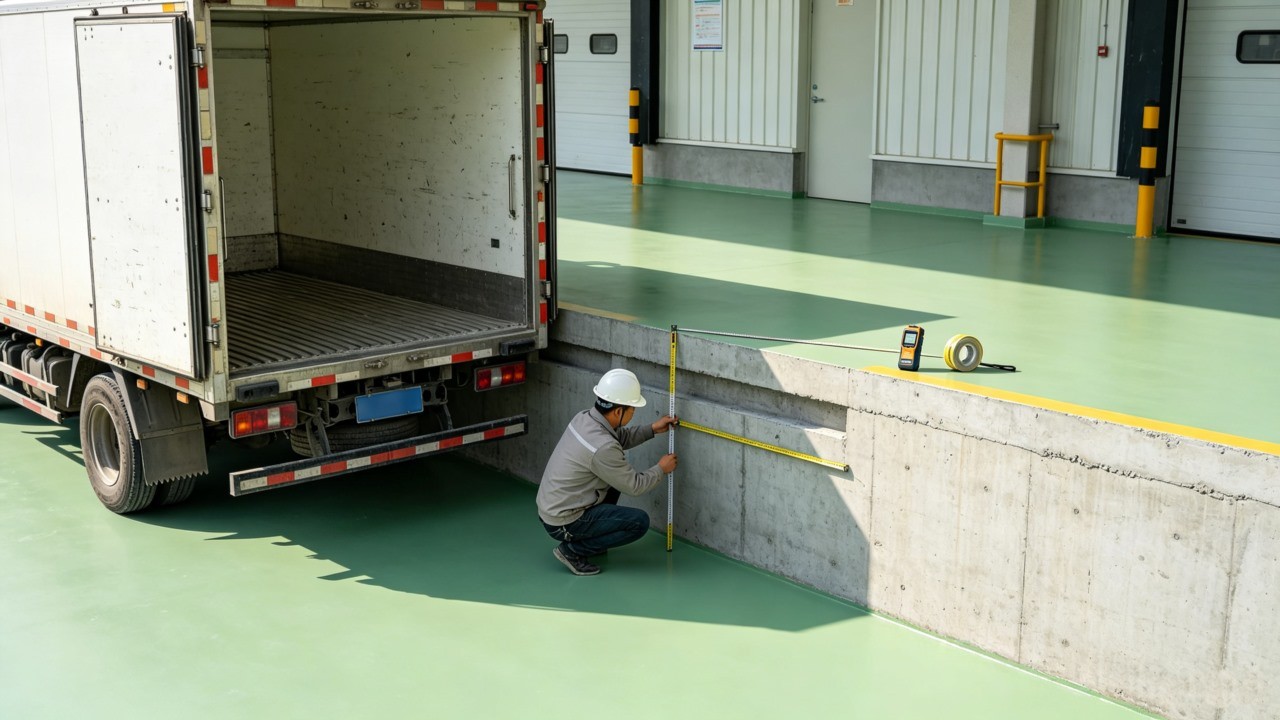

图1：食品厂月台现场实测实拍图

二、方案沟通：三处非标改动，把设备“挂”在月台上

针对老陈的现场，这台台边式卸货平台做了三处关键设计。

外置钢结构框架替代基坑。标准嵌入式卸货平台的主台面嵌在月台内部，基坑提供支撑和限位。台边式方案的做法是：在月台前沿外侧焊接一套钢制框架，框架通过化学锚栓固定在月台立面上，平台主体嵌入框架内。框架用Q355B方管焊接，壁厚6毫米，承载能力按3吨叉车加货物总重4.5吨设计。框架底部不做深基础，用化学锚栓浅埋加环氧封口，锚固深度5公分，不穿透环氧地坪下方混凝土，破坏面仅限涂层。

台面高度做下沉式补偿。台边式设备挂在月台外侧，台面天然比月台高出一截。我们把台面骨架做成下沉式，台面降到最低位时与月台面平齐，高差控制在3毫米以内，叉车从月台开上台面无颠簸。为什么是3毫米？叉车轮胎过3毫米高差基本无感，超过5毫米就会有明显跳动。

调节板加长，覆盖高低车厢。台边式设备的调节范围比嵌入式窄，标准型号通常±10公分。老陈的车厢高度差15公分，标准调节范围不够。我们把调节板从400毫米加长到550毫米，配合加大行程的液压缸，调节范围扩到±18公分，覆盖1.1到1.25米全部车厢。

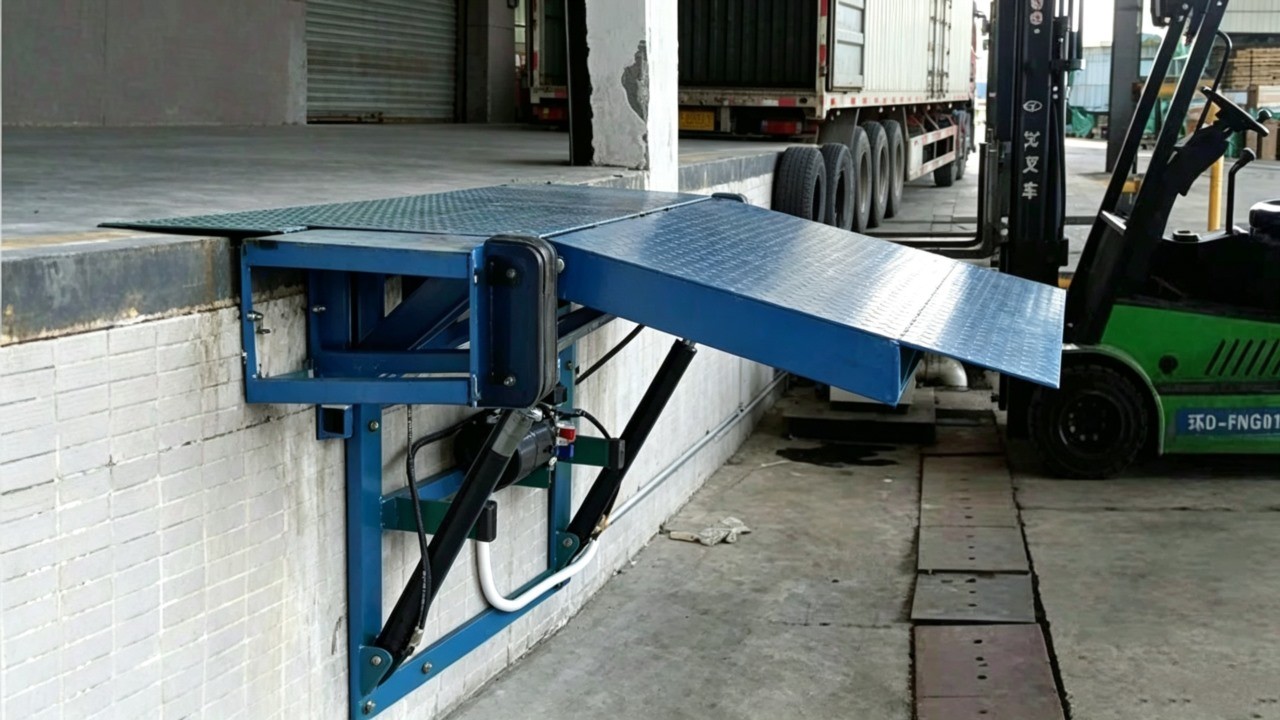

图2：台边式卸货平台外置钢架结构示意图

三、图纸确认与生产制造：挂墙结构的品控，藏在锚固和焊缝里

老陈对“挂在墙上”这个事最不放心，反复问框架会不会被叉车拉脱。我们给他看了两样东西：一份锚固计算书，一份框架焊缝工艺卡。锚固计算按最不利工况——叉车满载4.5吨在台面边缘急刹——计算每个锚栓的拉力，单栓设计拉力12千牛，化学锚栓抗拉承载力38千牛，安全系数3倍以上。焊缝工艺卡写明：框架所有承力焊缝打坡口全熔透，焊后100%超声波探伤。

生产环节，这台台边式卸货平台的品控重点在两处。钢架框架的锚固孔用数控加工，孔位公差±0.5毫米，保证现场对孔一次到位。平台主体和框架的铰接座焊后整体镗孔，销孔公差H8级。出厂前做了三组测试：框架在模拟工况下做拉拔测试、调节板向下伸到极限位满载保压30分钟、台面降到最低位时与月台模拟面高差测试。数据全部达标才发货。

四、安装调试：月台立面比图纸薄了3公分，锚栓方案现场调整

设备送到现场，安装时发现月台立面混凝土实际厚度比图纸标注少3公分。原设计的化学锚栓深度要压缩，否则会打穿立面。安装师傅现场改用了更小直径、更密布置的锚栓方案：锚栓直径从M16降到M12，数量从8颗增加到14颗，锚固深度不变，总抗拉承载力反而提高了12%。框架和月台立面之间的缝隙用结构胶填充，保证受力均匀。

调试做了三组测试：空载升降十次、4.5吨满载升降五次、调节板搭接最低和最高车厢实配各三趟。叉车司机实际开了一趟，说了一句：“跟走在平地上一样。”老陈才签字验收。

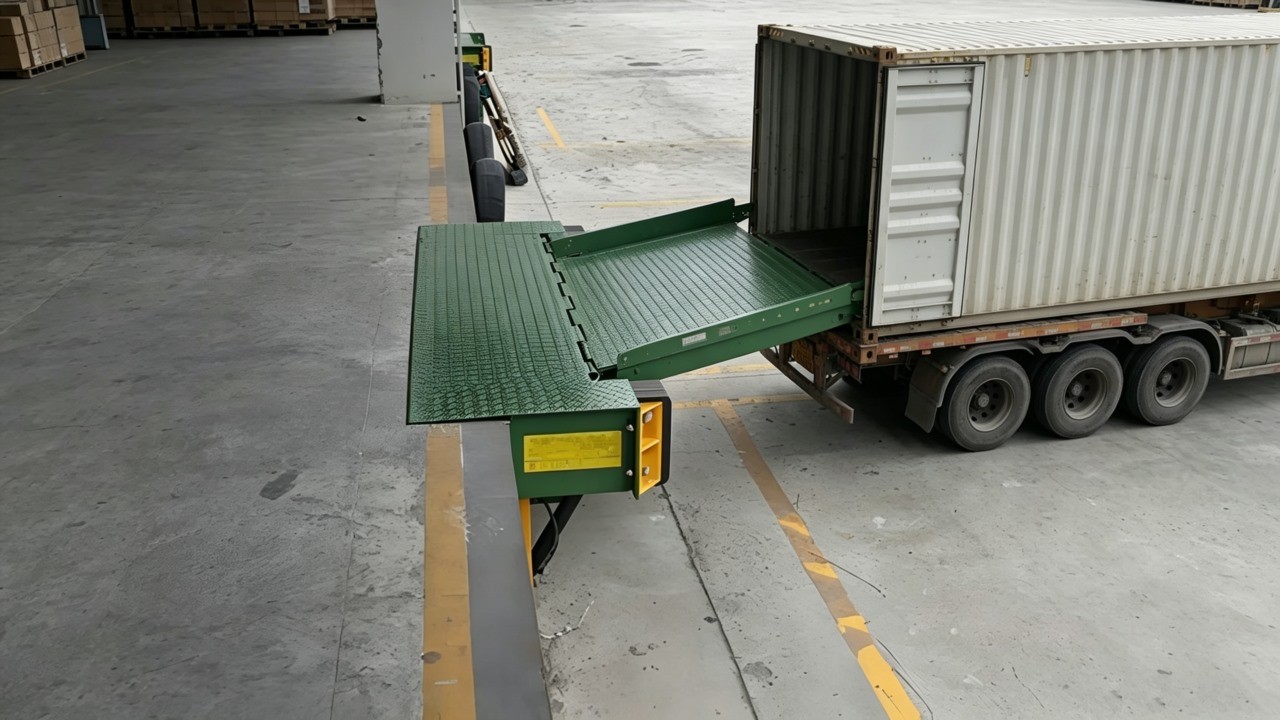

图3：设备安装完成后实拍图

结 语

月台没留基坑，台边式卸货平台不是“退而求其次”，而是一种针对性的解决方案。外置钢架替代基坑，浅基础锚固保护地面，调节板加长覆盖高低车厢。老陈的月台不能挖、地面不能破，台边式方案把设备挂在月台前沿，照样让叉车平稳进出车厢。你的月台有没有预留基坑？地面能不能动？车厢高度差多少——把这些告诉我们，技术员先到现场量一遍，再判断台边式方案能不能用。你的工况特殊，我们有办法。
