济南一家汽车零部件厂的装配车间，上个月要加一台升降平台，把料斗车从地面升到0.9米高的装配线进料口。载重500公斤，行程不高，听起来简单。
车间主任老孙问了四家，报价单收了一摞，问题卡在同一个地方：地面不能挖坑，而常规剪叉式升降平台台面最低只能降到30公分。料斗车轮子直径15公分，推上30公分的台面，得垫个斜坡，工人嫌麻烦，推重了料斗车还容易歪。老孙的要求很明确：“台面最好降到15公分以内，不挖坑，直接推上去。”
这就是超低型电动升降平台要解决的问题。它和常规剪叉式的区别，核心就在闭合高度——台面降到最低时，离地能压到多低。常规剪叉机受结构限制，收纳状态台面普遍30公分起步；超低型通过特殊结构设计，能做到12公分以内。
一、现场勘测：把“低”的要求量成数据
我们技术员到现场实测：地面是厂房原有水泥地，不能挖坑；料斗车轮径15公分，带刹车踏板；进料口高度0.9米，平台升到最高要和进料口齐平，误差不超1公分；车间通道宽1.5米，设备宽度不能超1.3米。
这组数据一摆，设计目标就清晰了：台面最低位控制在12公分以内，才能让料斗车推上去不费力；升到0.9米时，台面要和进料口精确对接。老孙听完说：“就是要台面能‘趴’下去，别让我工人天天搬斜坡。”

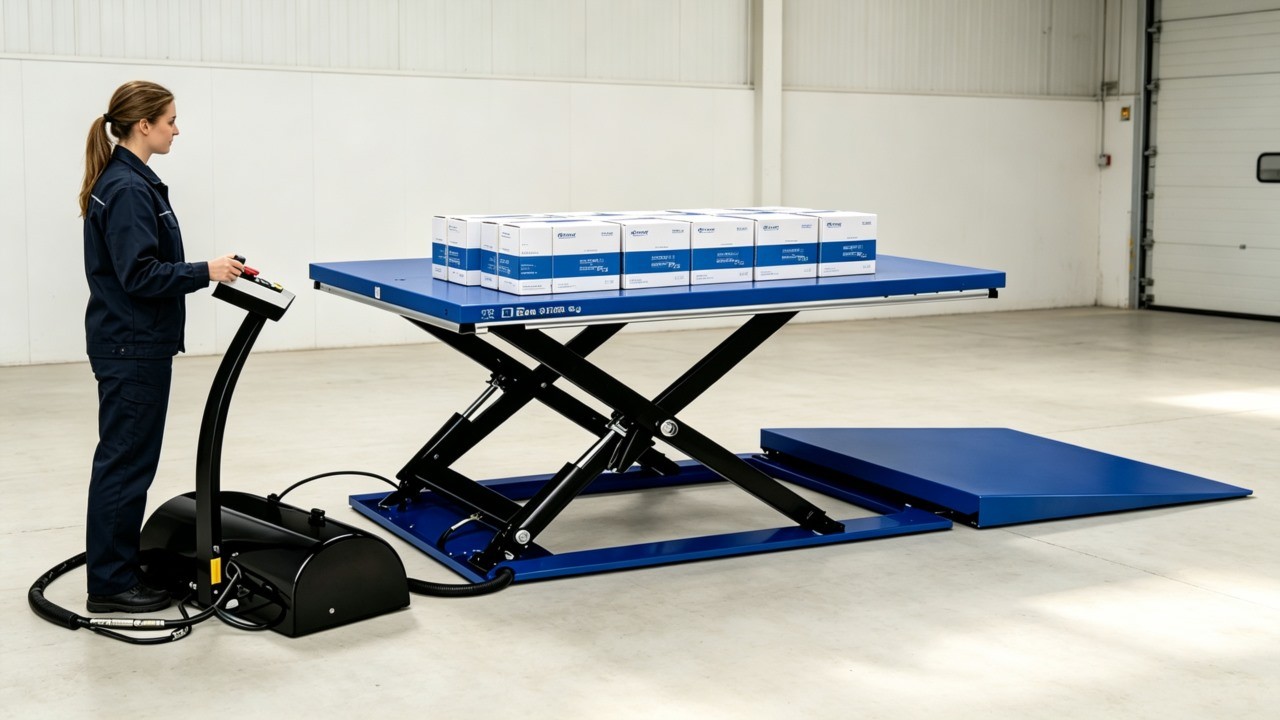

图1：装配车间现场实测实拍
二、方案沟通：三处结构改动，把闭合高度压到12公分
针对老孙的现场，这台超低型电动升降平台做了三处关键设计。
台面骨架改下沉式。常规剪叉式升降平台的台面钢板铺在剪叉臂上方，剪叉臂折叠后本身的高度加上台面厚度，最低就是30公分左右。我们的做法是把台面骨架做成下沉结构——剪叉臂收纳时嵌入台面骨架的凹槽里，台面钢板和剪叉臂上沿平齐，省掉了叠加高度。这一下就把最低位从30公分压到了15公分。
油缸从垂直顶升改成侧置斜推。常规剪叉机油缸垂直安装在底座和台面之间，油缸本体高度直接叠加在闭合高度里。改成侧置斜推后，油缸横向布置，通过连杆推动剪叉臂开合，不再垂直占高度。加上下沉式台面，最低位又往下压了3公分，最终做到12公分。
底座做超薄框架加前端斜坡。不挖地坑，底座直接落在地面上，前端带一段15公分长的缓坡导板，和12公分台面最低位平滑衔接。料斗车推上平台时，先过缓坡，再上台面，不用额外垫斜坡。

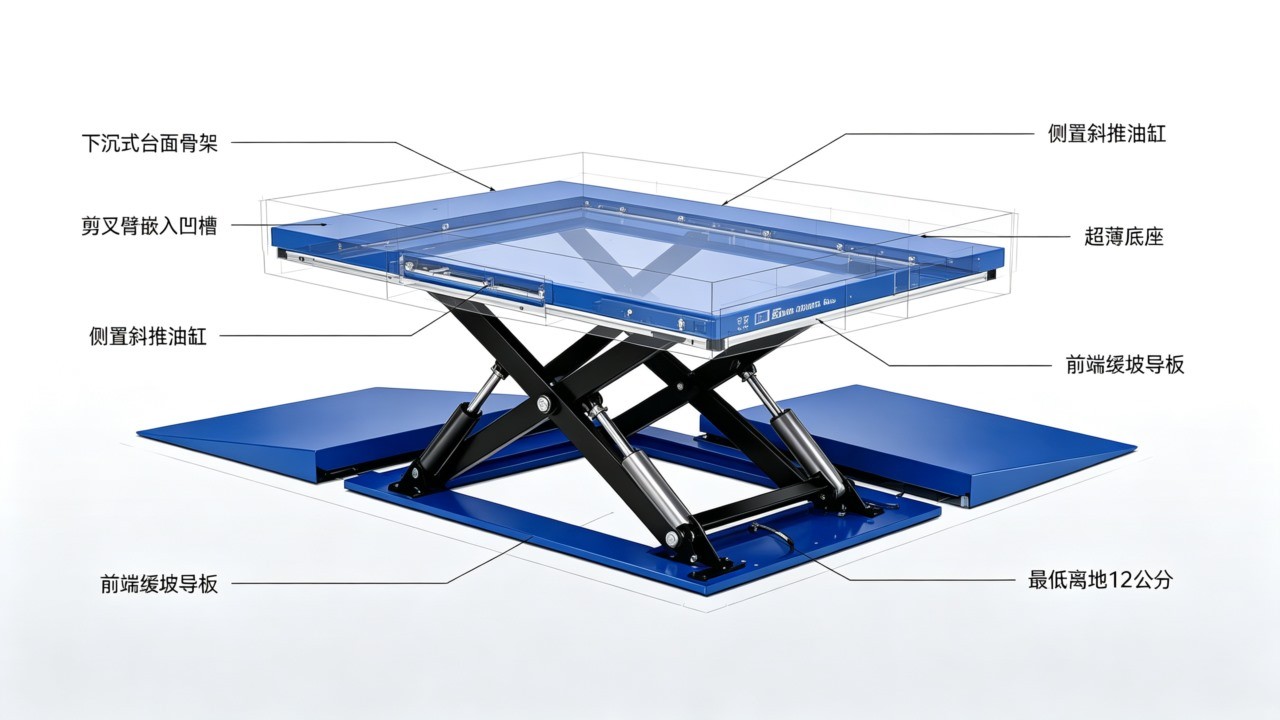

图2：超低型电动升降平台结构剖面图
三、图纸确认与生产制造：高度压下去的代价，用强度补回来
老孙对侧置斜推有疑虑，担心油缸横着放劲儿不够。我们给他看了计算书：500公斤满载时，侧置斜推油缸实际输出推力5.8千牛，额定推力9千牛，安全系数1.55。剪叉臂材料用Q355B，壁厚5毫米，最大应力为许用应力的63%。数据摆出来，他才签字。
生产环节，这台超低型电动升降平台的精度要求比常规机高。下沉式台面骨架和剪叉臂凹槽的配合间隙控制在2毫米以内，台面降到底时不卡滞不松动。侧置油缸的连杆铰点用数控加工，公差±0.1毫米。出厂前做了三组测试：500公斤满载升降五十次、台面最低位满载推入料斗车十趟、超载1.25倍保压30分钟。数据全部达标才发货。
四、安装调试：地面不平，现场用垫片找平
设备送到现场，安装时发现水泥地面不平，设备底座放上去有一角轻微翘起。安装师傅现场在底座四角加装调平垫片，用化学锚栓固定后，台面最低位离地12.5公分，和设计值差5毫米，料斗车推上去还是顺的。调试做了三组测试：空载升降二十次、500公斤满载升降十次、料斗车满载推进拉出十趟。两个工人实际操作了一遍，料斗车推上平台不费力，升到0.9米后和进料口对得齐，老孙才签字验收。

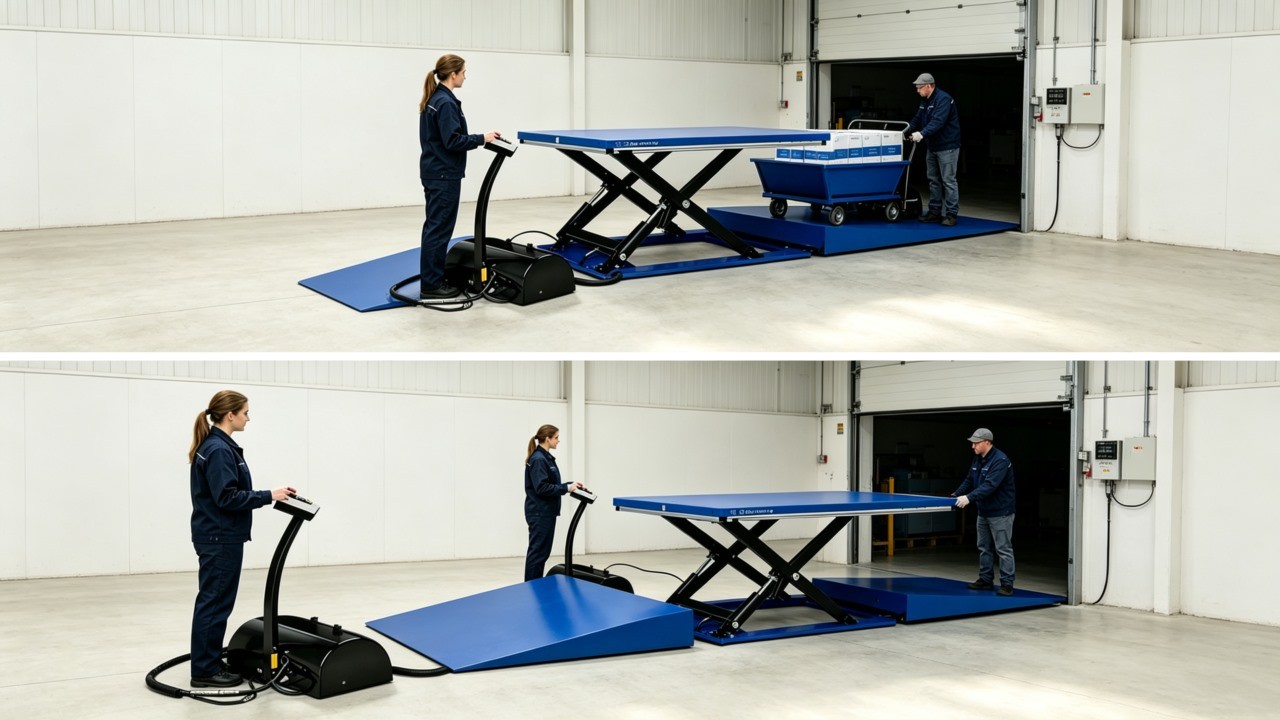

图3：超低型电动升降平台安装后设备实拍
结 语
超低型电动升降平台，难的不是升降本身，是把闭合高度压到极限的同时不牺牲稳定和强度。不挖坑，台面要从30公分降到12公分，靠的是下沉式台面、侧置油缸和超薄底座这三处结构改动。你的地面能不能挖？台面要降到多低？推的什么车——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
