淄博一家铸造厂的设备科郑科长，上个月为一台大吨位升降货梯跑了六家供应商，只有两家敢来现场看。
他的工况听着不复杂：把12吨重的模具从一楼送到二楼加工区，提升高度4.5米。但楼是旧厂房，二楼楼板活荷载设计值只有500公斤/平方米，标准大吨位升降货梯自重加满载总重超过20吨，四个支点一压，楼板局部压强直接超标。更麻烦的是，土建改造不可能——厂房在正常生产，挖地坑、加固楼板都得停产。
“12吨要上去，楼板还不能压坏，你们能不能做？”郑科长最后找到我们，语气里全是焦虑。
大吨位升降货梯的非标定制，难点从来不只是“加大油缸”，而是把载荷、结构、基础三者重新匹配。标准机型的参数表在这类工况下基本失效。
一、现场勘测：把“12吨”和“旧楼板”变成设计参数
我们技术员到现场实测：提升高度4.5米，载重12吨。二楼楼板为预制空心板，活荷载设计值500公斤/平方米。厂房一层地面为C25混凝土，厚度15公分，可以开挖浅坑但不允许深挖。模具长度3.2米、宽度1.8米，进入货梯的方式是行车吊装，不是叉车推入。
这组数据一摆，约束就清晰了。货梯轿厢台面至少要3.5米×2米，才能放下模具。整机自重加满载总重逼近20吨，不能按常规四点支撑，必须把载荷打散。郑科长听完勘测结果说：“这些数据我报给前几家，没人给我算过楼板。”

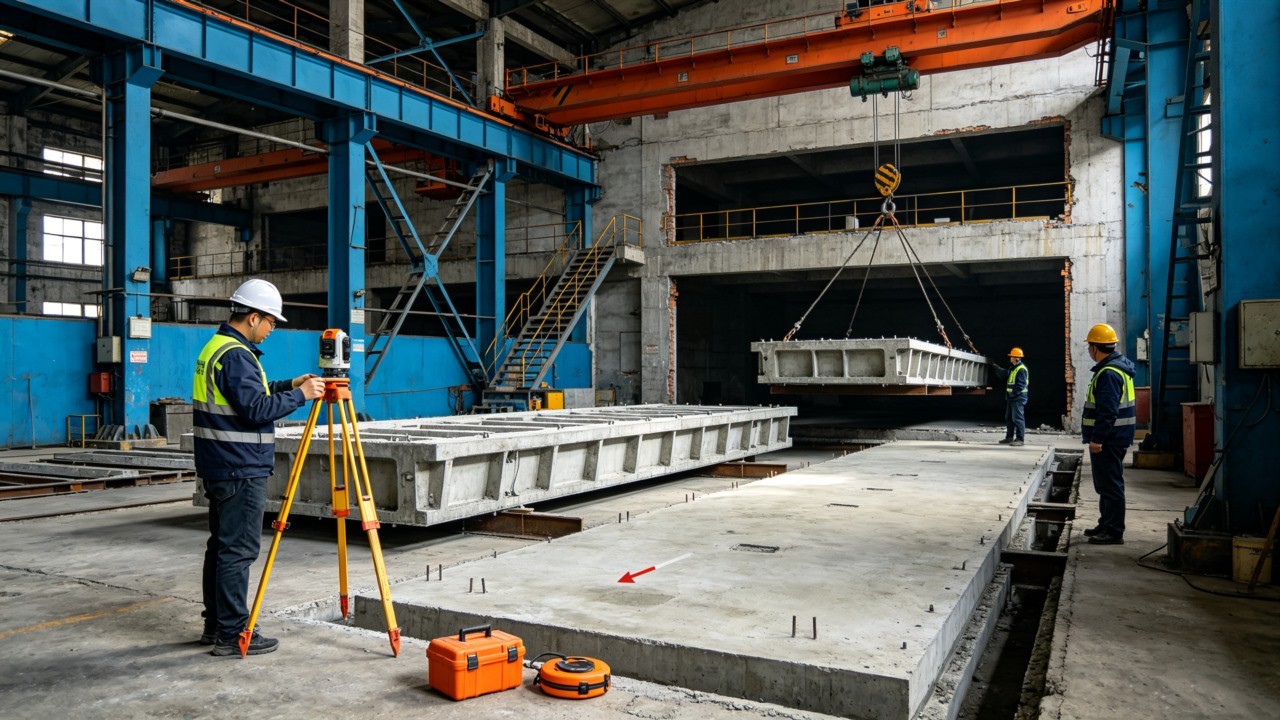

图1：铸造厂现场实测实拍
二、方案沟通：三处非标改动，把20吨“铺开”到楼板上
针对郑科长的现场，这台大吨位升降货梯做了三处关键设计。
轿厢台面定做3.5米×2米，双层车架结构。12吨模具不是均匀压在台面上，模具的四根支撑腿接地面积小，局部轮压极高。普通单层台面用20毫米钢板，重载下局部挠曲。我们做成双层车架，上层铺25毫米厚钢板承接模具支腿，下层用H型钢做主梁骨架，两层之间加装橡胶缓冲垫。模具放上去后，支腿的集中载荷被车架扩散到主梁再传到导轨，台面局部变形控制在跨度的1/1200以内。
液压系统上四油缸同步。12吨载荷加台面自重，单侧两只油缸已经不够稳当。四只油缸分布在轿厢四角，通过分流马达强制同步，保证台面升降全程水平误差不超过3毫米。油缸缸径150毫米，泵站压力25兆帕，管路用无缝钢管。这套配置我们在盐城化工厂的防爆平台上验证过思路，四年没出过液压泄漏。
底座改成整体框架加多组化学锚栓。楼板承重不够，就不让载荷集中在四点上。底座做成整体框架，把20吨总重分散到6.5平方米的接触面上，单位面积压强约310公斤/平方米，低于楼板设计值500公斤/平方米，留出安全余量。锚栓不用膨胀螺栓，改用化学锚栓浅埋，植入深度5公分，不破坏楼板结构层。

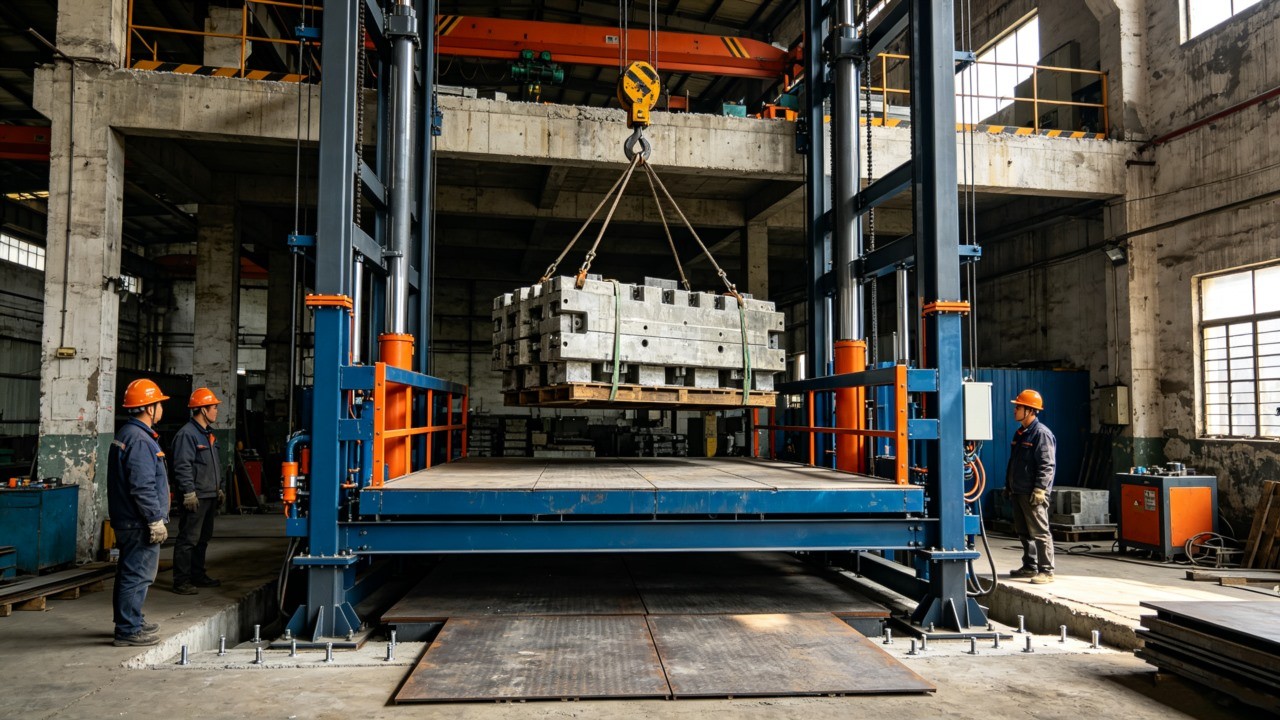

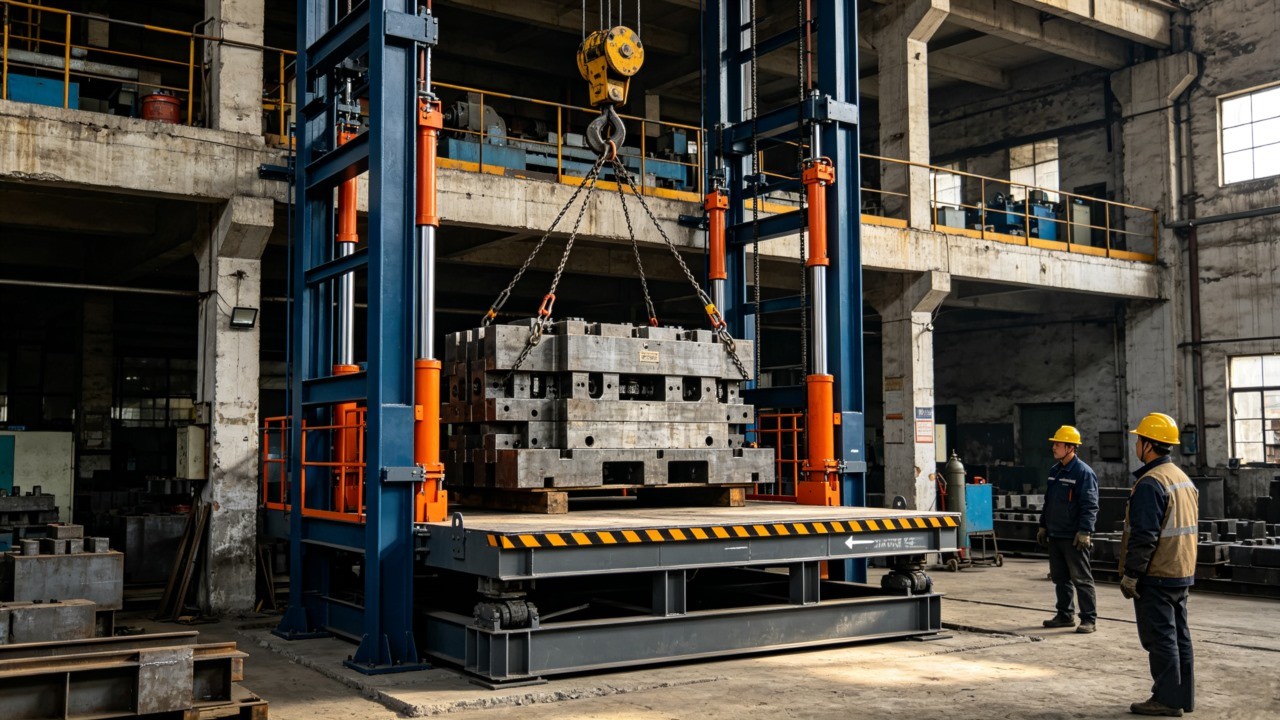

图2：大吨位升降货梯结构示意图
三、图纸确认与生产制造：重载货梯的品控，藏在这几道工序里
郑科长对“楼板撑不撑得住”这个事最在意，反复问计算依据。我们给他看了两样东西：一份楼板接触面压强计算书，一份底座框架的焊缝探伤工艺卡。压强计算按最不利工况——模具偏载15%、满载升高到4.5米——最大压强312公斤/平方米，低于设计值。焊缝探伤卡写明：底座框架对接焊缝全部打坡口，焊后100%超声波探伤。
生产环节，这台大吨位升降货梯的品控重点在三处。四只油缸的安装座用数控落地镗床加工，四个安装面平面度0.1毫米以内，保证油缸动作同步不别劲。轿厢车架的双层结构焊接量大，焊后做48小时时效处理，释放焊接应力再上镗床。出厂前做了1.25倍超载测试——15吨砝码静置在台面上，升到4.5米，保压30分钟，沉降量小于2毫米。
四、安装调试：旧楼板比图纸薄，现场调整保住工期
设备送到现场，安装时又发现问题：二楼楼板实际厚度比图纸标注少了3公分，原设计的化学锚栓深度要压缩。安装师傅现场改用了更大直径的锚栓，浅埋深度不变，锚固力不降。底座整体框架和楼板之间加铺一层10毫米厚钢板，把接触面再扩大，压强又降了一截。

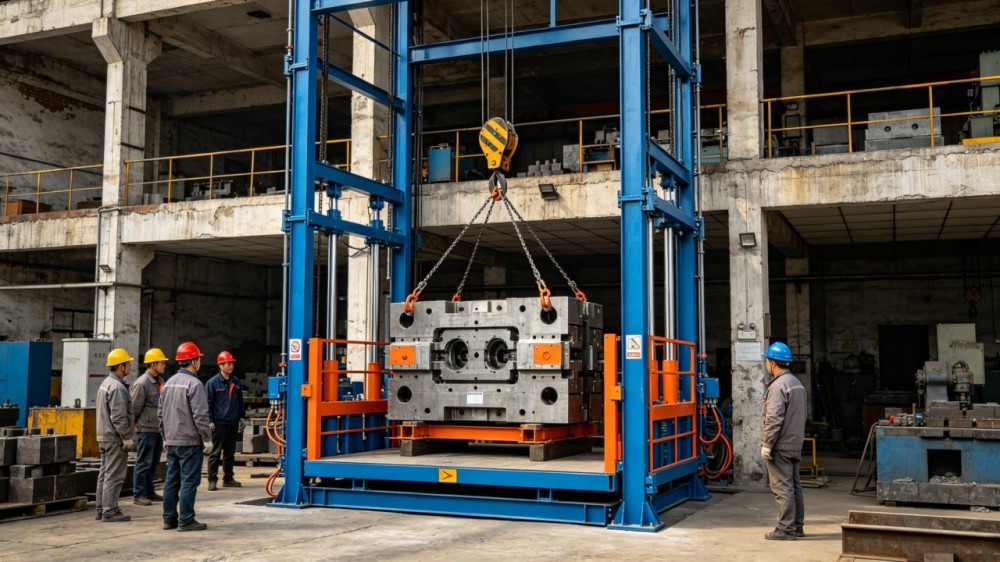

调试做了三组测试：空载升降十次、12吨满载升降五次、15吨超载保压30分钟。四只油缸同步性在分流马达控制下，台面四角高差始终在3毫米以内。郑科长让行车把模具吊上台面，实际操作了一趟，货梯升到二楼后模具稳稳当当，他才在验收单上签字，说了一句：“你们把楼板当回事，这才是干活的样。”

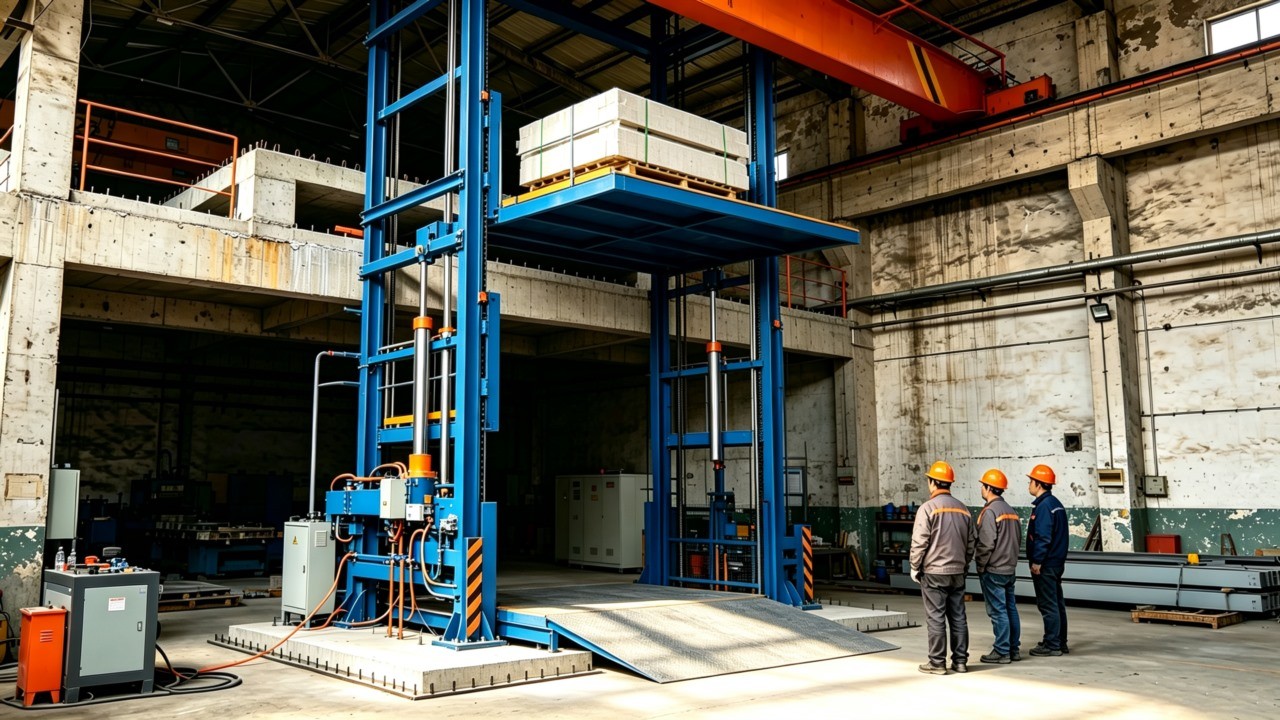

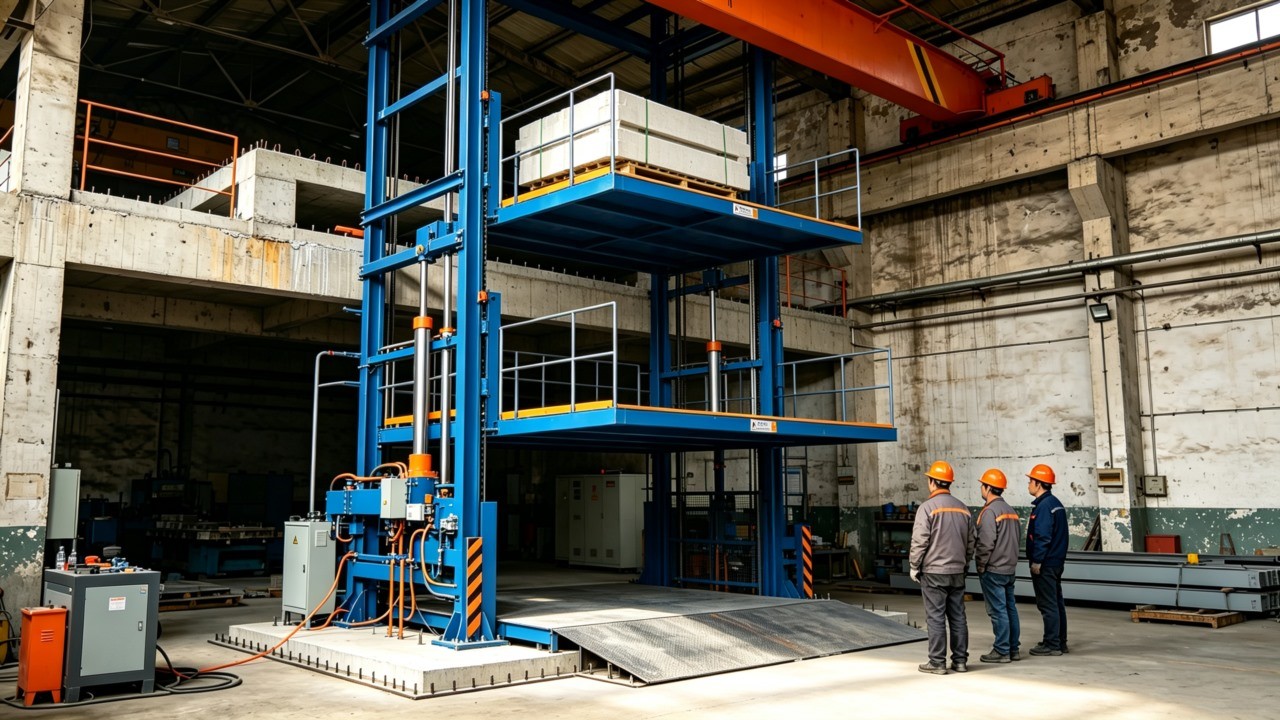

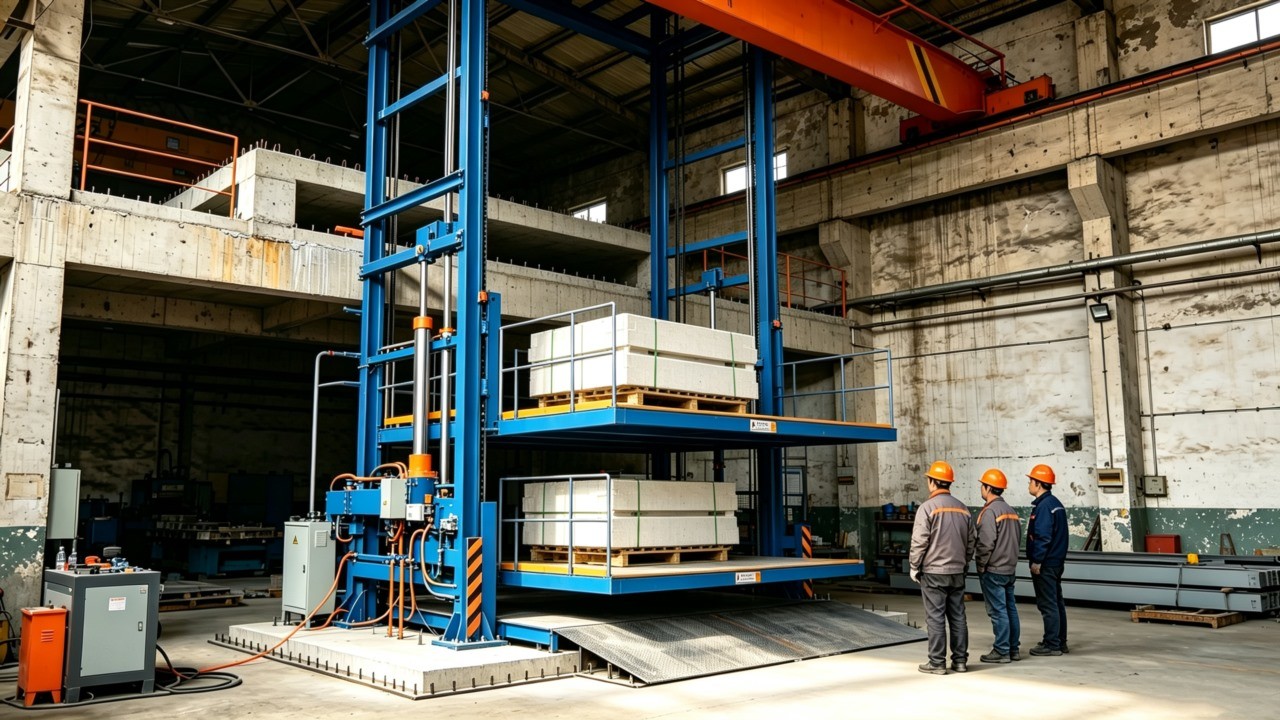

图3：设备安装完成后实拍
结 语
大吨位升降货梯的非标定制，核心是把“大”做稳。12吨载荷不是加粗油缸就够了，而是要把集中载荷打散、把同步精度保住、把楼板压强算清。郑科长的旧厂房改不了土建，非标定制用双层车架、四油缸同步和整体框架底座把20吨总重“铺”在了楼板上。你的现场什么条件？载重多大、楼板什么结构、能不能动土建——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
