一套登车桥结构图纸，外行看外形尺寸，内行看三处：唇板铰点怎么布置、主桥坡度怎么匹配、底架调平机构怎么设计。这三处标注的背后，是登车桥能不能"搭得上、放得平、撑得住"的工程答案。
我们给德州一家物流园区做过一台固定式登车桥。月台高度1.2米，但来车车型复杂——厢式车、平板车、高栏车都有，车厢底板高度从0.9米到1.5米不等。常规登车桥调节范围只有±20公分，搭不上。今天用这台设备的图纸，拆解登车桥设计的三处关键。
一、总装布局图：主桥长度和坡度怎么定
登车桥总装布局图的第一组标注，是主桥长度和坡度的关系。
登车桥的主桥是一块从月台伸向车厢的钢制桥面。桥面长度决定坡度，坡度决定叉车能不能上去。行业经验值：叉车安全爬坡角度不超过10度。换算成常见工况，月台高度1.2米、车厢高度1.0米时，高度差20公分，主桥长度至少需要1.15米。这是最低要求，实际设计要留余量。
这台登车桥的图纸上，主桥长度标注的是1800毫米。为什么比最低要求多出650毫米？因为这台设备要适应1.5米高的车厢。车厢比月台高30公分时，登车桥需要向上调节，桥面坡度反过来。1800毫米长度对应30公分高度差，坡度约9.5度，刚好在安全线以内。主桥再短，坡度超限；再长，设备自重增加，成本上升。1800毫米是这台设备工况下的最优解。
图纸上还有一组标注容易忽略：主桥宽度。常规登车桥桥面宽度2000到2200毫米，适配大多数叉车。但这家物流园区有一台3吨叉车，货叉外宽达到1350毫米。叉车上下桥面时如果对不准中线，两侧各需留出至少150毫米余量。主桥宽度定在2200毫米，叉车实际可用宽度1500毫米，有余量但不浪费。

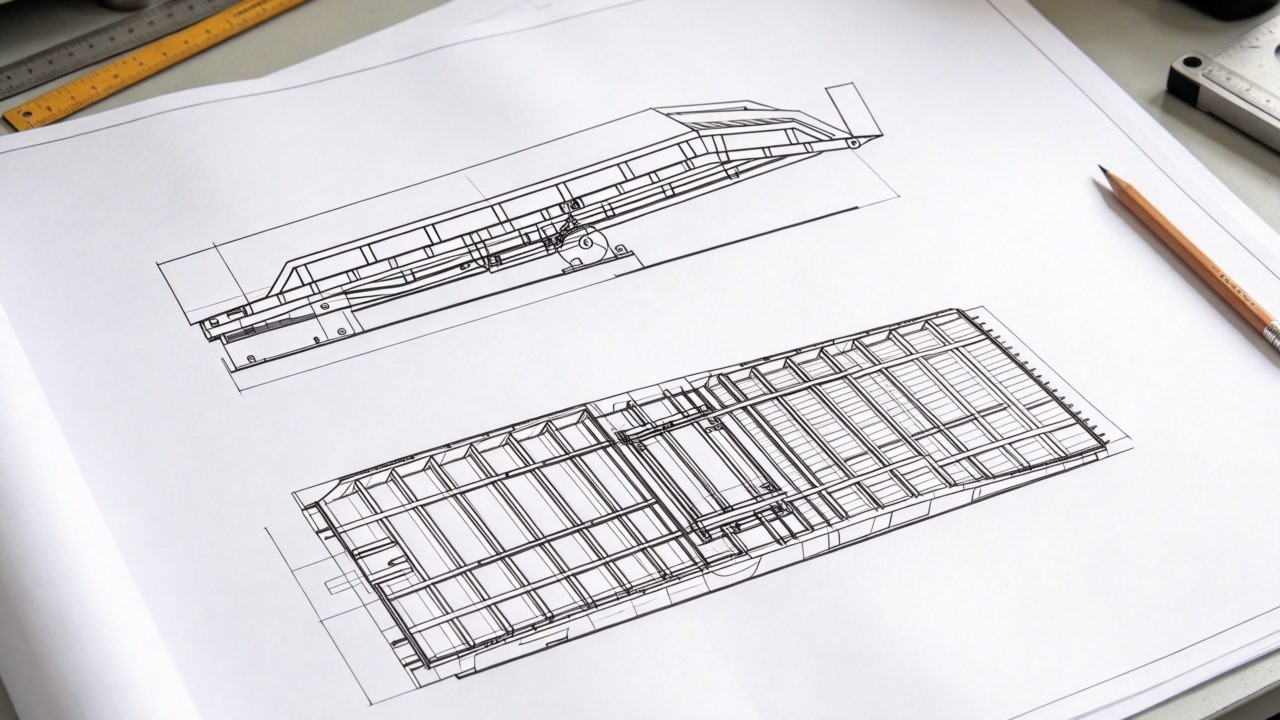

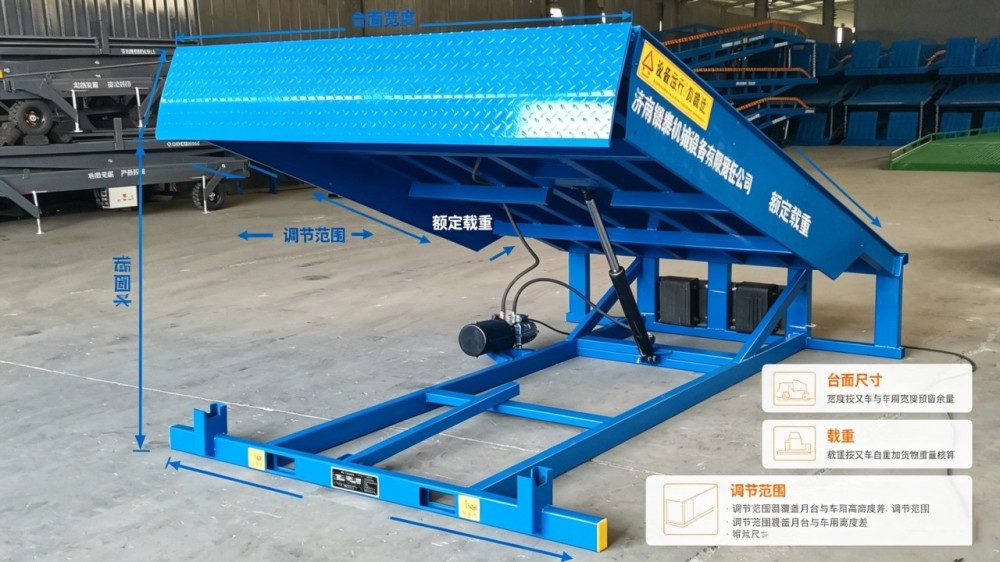

图1：登车桥总装布局图纸实拍
二、唇板与铰点：搭接量决定能不能"咬住"车厢
唇板是登车桥前端那块可翻转的搭接板。它搭在车厢底板上，是登车桥和货车之间唯一的接触点。唇板搭接量不够，叉车上去时唇板可能滑脱。
唇板搭接量怎么定？看两个数。唇板搭接长度，常规设计在400到500毫米。这台设备的图纸标注是450毫米。为什么是450？因为物流园区的车厢底板有磨损，边缘不是整齐的直角，有的车厢边缘有1到2公分的变形。搭接量400毫米时，碰到变形严重的车厢，有效搭接只有350毫米。450毫米给足了余量。
唇板铰点的位置更关键。铰点偏置距离，指的是唇板翻转轴心到主桥前端的水平距离。这个距离决定唇板翻转的灵活性和受力状态。偏置距离太小，唇板翻转角度受限，搭不上高车厢；偏置距离太大，唇板受力时力臂过长，铰点轴承受力增加。
这台设备图纸标注的偏置距离是150毫米。这个数值经过计算：唇板在向上翻转15度搭接高车厢时，偏置150毫米刚好让唇板边缘与主桥面平齐，不留台阶。叉车从主桥过渡到唇板时不会颠簸。偏置距离再小，翻转角度不够；再大，铰点受力超标。
图纸上唇板铰点还标注了材质：铰点轴用40Cr调质处理，直径30毫米，剪切安全系数3.2倍。这个数据不是随便标的。唇板搭接时，叉车上下产生的冲击载荷全部由铰点轴承担，安全系数必须留足。

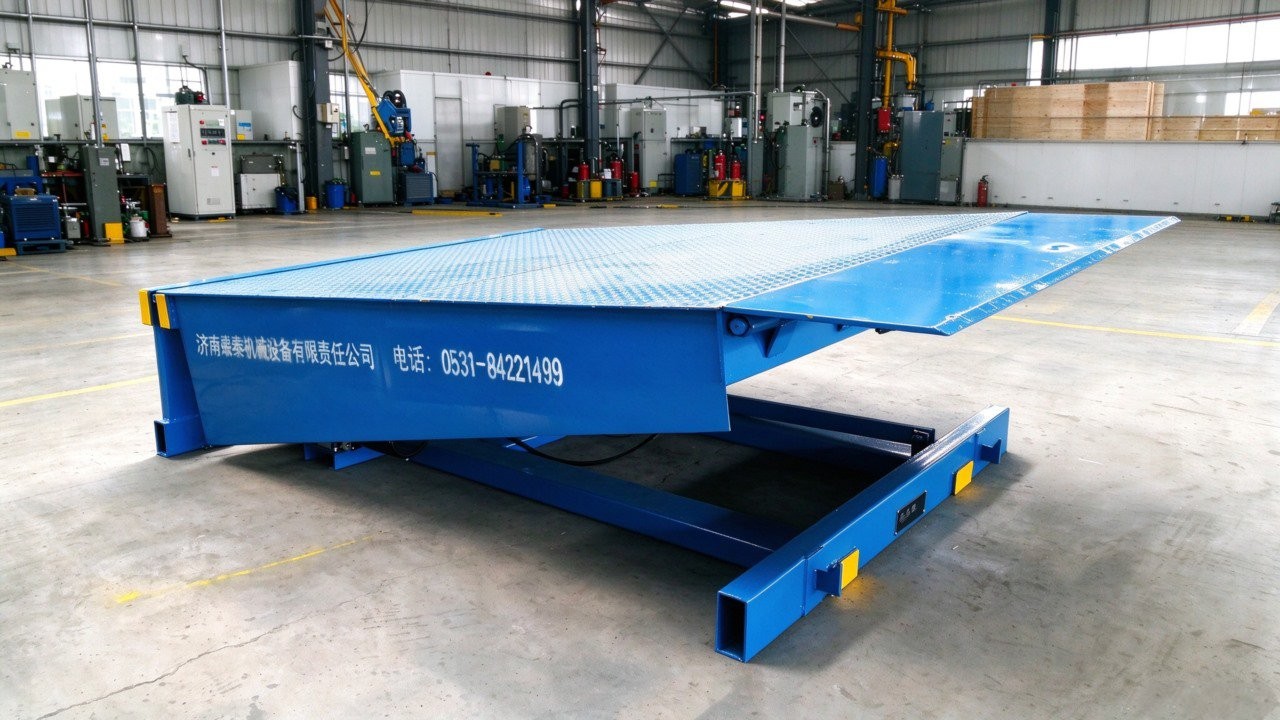

图2：登车桥唇板与铰点结构详图
三、底架调平机构：怎么解决"月台矮、车厢高"
底架调平机构是登车桥适应不同车厢高度的核心部件。它的作用是调节登车桥底架的高度和角度，让桥面与车厢底板平齐。
这台设备的底架调平机构采用双油缸顶升。图纸上标注的油缸行程是300毫米，对应调节范围±150毫米。为什么是±150毫米？物流园区月台高度1.2米，车厢高度0.9到1.5米，最大高度差±300毫米。单侧调节150毫米，配合主桥坡度的自然补偿，可以覆盖全部车型。
调平机构的油缸布置也有讲究。图纸上两台油缸呈对角线布置，而不是平行布置。为什么？因为登车桥在使用中可能遇到偏载——叉车从桥面一侧上、另一侧下。对角线布置的油缸在偏载时能提供反向力矩，抑制桥面倾斜。平行布置的油缸在偏载时一侧受力大、一侧受力小，桥面容易歪。
图纸上还标注了液压锁和溢流阀的位置。液压锁保证油缸在任意位置锁止，即使油管爆裂，桥面也不会突然下坠。溢流阀设定压力18兆帕，超过这个压力自动泄压，保护油缸和结构件。
图3：登车桥底架调平机构结构示意图
四、图纸之外的品控：标注怎么落到实物上
图纸上标注的尺寸和公差，最终要落到实物上。这台登车桥在生产环节有三处品控点。
主桥焊缝全部打坡口，焊后100%超声波探伤。主桥是承载件，焊缝质量直接决定设备寿命。图纸上标注的焊缝等级是二级，对应探伤标准GB/T 11345。
唇板铰点孔用数控加工中心一次镗出，孔距公差控制在±0.05毫米。铰点孔如果不同心，唇板翻转会卡滞，严重时铰点轴别劲断裂。
底架调平机构装配后做负载测试：1.25倍额定载荷保压30分钟，油缸下沉量不超过2毫米。这个测试模拟叉车满载上下时的冲击工况，验证液压锁和油缸密封的可靠性。
这些品控点，图纸上都有标注。看得懂图纸的人，能看出哪些尺寸是功能尺寸（决定设备能不能用），哪些是工艺尺寸（决定设备用多久）。
结 语
登车桥结构图纸的核心，是三处：主桥长度和坡度匹配、唇板铰点搭接量和偏置距离、底架调平机构的油缸布置。这三处标注背后，是"搭得上、放得平、撑得住"的工程逻辑。
我们愿意把技术细节摊开给你看。你关心的不是图纸好不好看，而是图纸上的尺寸和公差能不能落到实物上。这台登车桥的图纸、焊缝工艺卡、负载测试记录，都可以在技术对接时提供。有技术考察需求的，把工况发给我们，技术员先出图，再报价。看图纸选设备，比看外观靠谱。
