淄博一家物流园的仓储主管老周，去年验收一台固定式卸货平台时，拿着一份图纸对了一个小时。他不是看外观，是看图纸上三处关键标注。这台设备用在月台高度1.2米、车厢底板1.35到1.5米的装卸点，每天进出几十车。图纸归档号YT-XH-2024-031，今天把它摊开，说清三处标注背后的工程逻辑。
一、总装布局图：主梁为什么选20a工字钢？
图1：卸货平台总装布局图
图纸第一页是总装布局。台面长度标注2500毫米，宽度2000毫米，唇板长度400毫米。主梁标注为20a工字钢。为什么是20a？按满载4.5吨、跨度2.5米计算，跨中最大弯矩约14千牛·米。20a工字钢截面模量237立方厘米，最大弯曲应力约59兆帕，远低于Q355B的许用应力。再小一档用16a，应力接近临界值；再大一档用22a，自重增加，对月台锚固要求更高。20a是强度、自重、成本三者平衡后的选择。
图纸上还标了主梁间距800毫米。这个数值和8毫米花纹板面板匹配，保证满载时面板局部不变形。如果主梁间距放到1米，面板跨中挠度会超标，叉车压上去有塌陷感。卸货平台结构设计里，主梁间距不是随便定的，和面板厚度、荷载等级联动。
二、主梁与唇板铰点节点图：铰点为什么偏置150毫米？

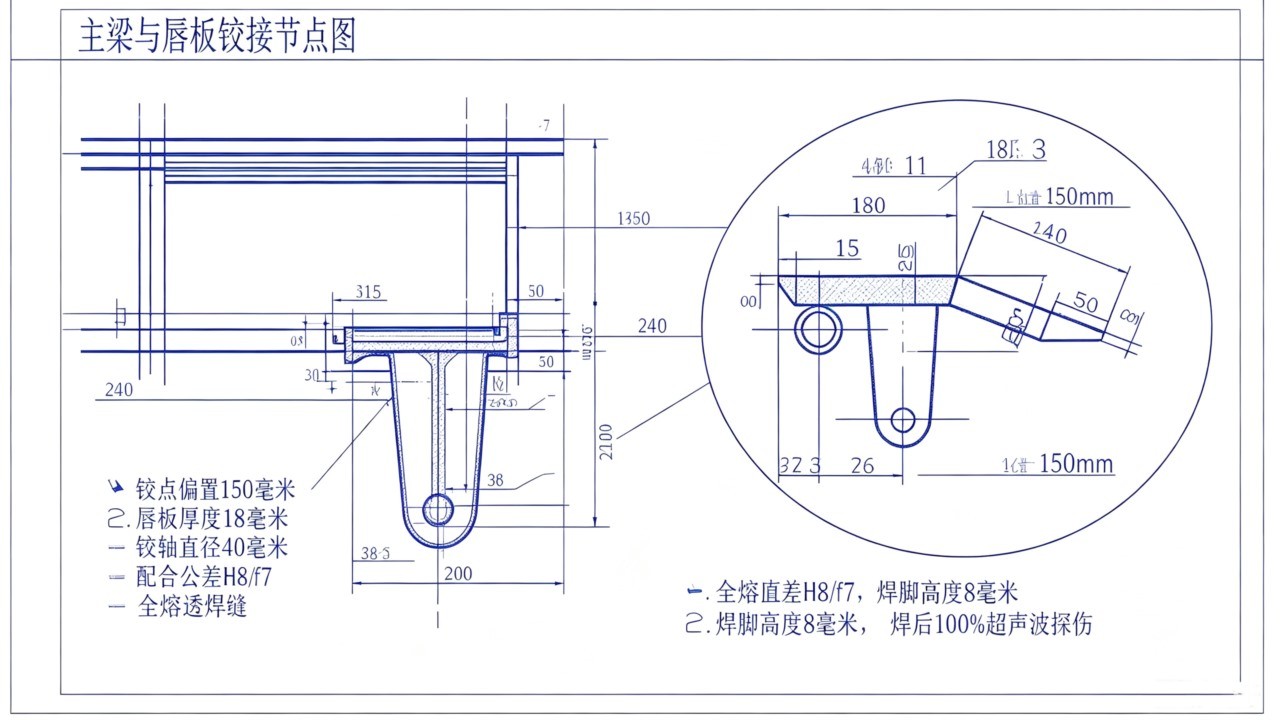

图2：主梁与唇板铰接节点详图
第二页是节点详图。唇板与主梁的连接铰点，没有放在主梁最前端，而是向后偏置150毫米。这个偏置是为了让唇板搭接车厢后，受力更合理。如果铰点在端部，唇板受力时对主梁产生附加扭矩；偏置150毫米后，唇板受力通过铰点直接传递到主梁腹板，力线更顺，主梁不会受扭。
唇板厚度标注18毫米，材质Q355B，铰轴直径40毫米，配合公差H8/f7。图纸上焊缝标注为全熔透，焊脚高度8毫米，焊后100%超声波探伤。为什么这么严？卸货平台在叉车上下时，唇板铰点承受交变载荷，焊缝根部一旦有未熔合，在反复应力下会发展成疲劳裂纹。把探伤要求写进图纸，制造车间才有据可依。
三、液压系统原理图：油缸支座为什么用双耳环？

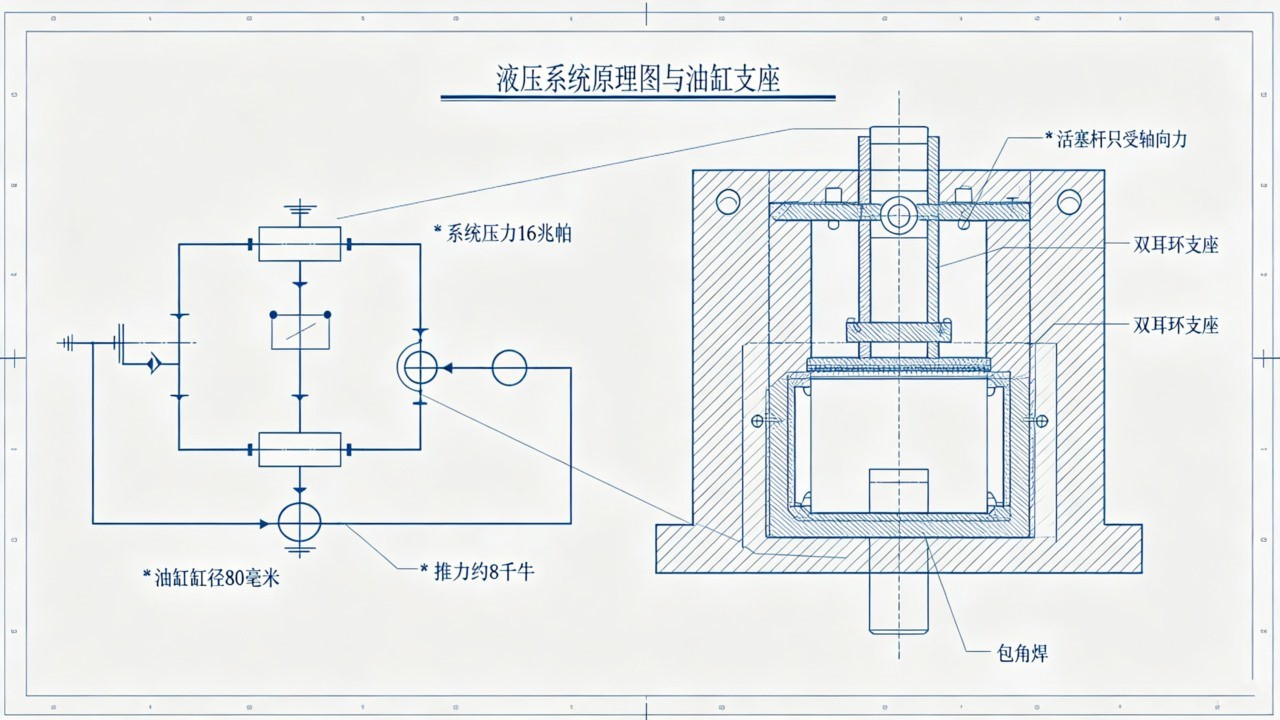

图3：液压系统原理图及油缸支座结构图
第三页是液压原理和油缸支座。油缸缸径80毫米，系统压力16兆帕，推力约8千牛。支座用双耳环结构，而不是单耳环。双耳环让油缸活塞杆只承受轴向力，不承受侧向弯矩。如果单耳环，活塞杆在伸缩过程中会受到侧向力，密封件偏磨，用不了半年就漏油。图纸上还标了油缸支座的焊缝要求：包角焊，消除应力集中。
这套设计我们曾在盐城一家化工厂的防爆卸货平台上验证过，四年没漏油。图纸归档后，三年后客户要换密封件，调出原图，型号规格一目了然。
四、防腐与归档：图纸之外的两件事
图纸标题栏里，防腐处理也写清楚了。钢结构喷砂除锈到Sa2.5级，环氧富锌底漆80微米，环氧云铁中间漆100微米，聚氨酯面漆60微米，总膜厚240微米。户外或潮湿环境用这套，室内普通环境可以降一档。这些标注是给喷漆工序的指令，也是客户验收时的依据。
每台设备图纸按图号归档，总装图、节点图、液压原理图、焊接工艺卡齐全。图号、版本号、归档日期都在标题栏里。这个习惯，让我们给客户做后续维修或改造时，响应更快，错误更少。
一份卸货平台图纸，三处关键标注对应三组硬数据：主梁选型、铰点位置、油缸支座形式。这些标注不是为了好看，是让制造有据可依、让验收有据可查。我们愿意把图纸摊开给你看，也欢迎你带着技术问题来厂里实地考察。卸货平台结构这件事，细节经得起推敲，设备才经得起用。
