泰安嘉和物流园月台高1.3米，计划装一台10吨固定式登车桥。土建队拿到固定式登车桥图纸后，凭经验挖了地坑。设备到场，预埋件位置对不上，地坑深度差了8公分。返工浇筑，耽误两周。问题出在哪？土建队看的是结构图，没看安装图。固定式登车桥安装图和结构图是两套东西。安装图管的是地坑尺寸、预埋件定位、安装基准。固定式登车桥安装流程的第一步不是设备就位，是土建前看懂安装图。这篇文章以该项目固定式登车桥安装图为主线，讲清楚地坑怎么留、预埋件怎么定位、设备怎么装。
一、地坑尺寸详解：安装图上的三个关键标注
固定式登车桥安装图第一页是地坑条件图。地坑尺寸不是随便定的，三个标注决定土建能不能一次做对。
第一个标注：地坑深度。10吨登车桥，地坑深度通常标注在350到500毫米之间。具体数值取决于设备结构高度和月台面标高。泰安项目地坑深度标注400毫米，土建队按经验挖了350毫米，设备放进去高出月台面50毫米，叉车上下有台阶，用不了。地坑深度必须按安装图标注施工，不能估。
第二个标注：地坑长度和宽度。地坑长度要覆盖设备底座全长，宽度要留出安装操作空间。安装图上标注的坑宽通常比设备宽度多出100到150毫米，用于调整设备水平位置。留窄了，设备放不进去；留宽了，设备固定后周边缝隙大，需要二次灌浆填充。
第三个标注：排水坡度。地坑底部要有排水坡度，坡向集水坑。没有排水坡度，地坑积水，设备底座长期泡水，防腐层脱落。安装图上标注坡度通常为1%到2%。泰安项目集水坑设在坑角，配小型潜水泵。

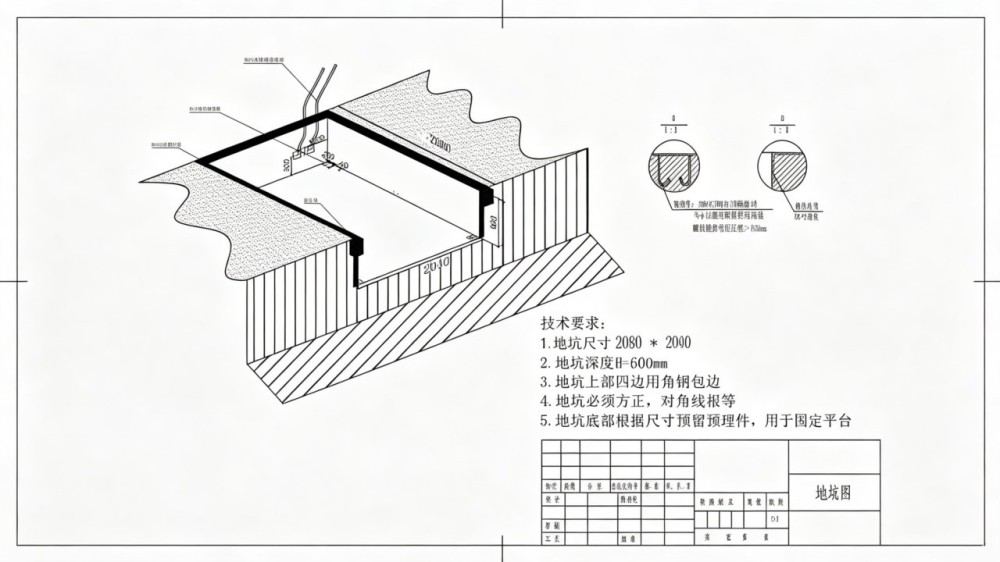

图1：固定式登车桥安装图地坑条件图展示实拍图
二、预埋件定位：安装图上的基准线怎么用
地坑挖好，下一步是预埋件定位。预埋件位置错了，设备底座螺栓孔对不上，现场改孔会削弱底座强度。
安装图上标注了两条基准线：纵向中心线和横向基准线。纵向中心线对齐月台中心，决定设备左右位置。横向基准线对齐月台边缘，决定设备前后位置。两条线交点就是设备底座中心点。土建施工时，把这两条线引到地坑侧壁上，预埋件按线定位。
预埋件标高也要看安装图。标高标注的是预埋件顶面到月台面的距离，通常为负值，表示预埋件低于月台面。泰安项目预埋件标高-5毫米，设备底座直接坐在预埋件上，二次灌浆后与月台面齐平。标高错了，设备装完高于或低于月台面，叉车上下有台阶。
安装图上还标注了预埋件规格和锚固长度。10吨设备，预埋件用M20或M24地脚螺栓，锚固长度不小于15倍螺栓直径。土建队如果按普通预埋件施工，直径和锚固长度不够，设备固定不牢。

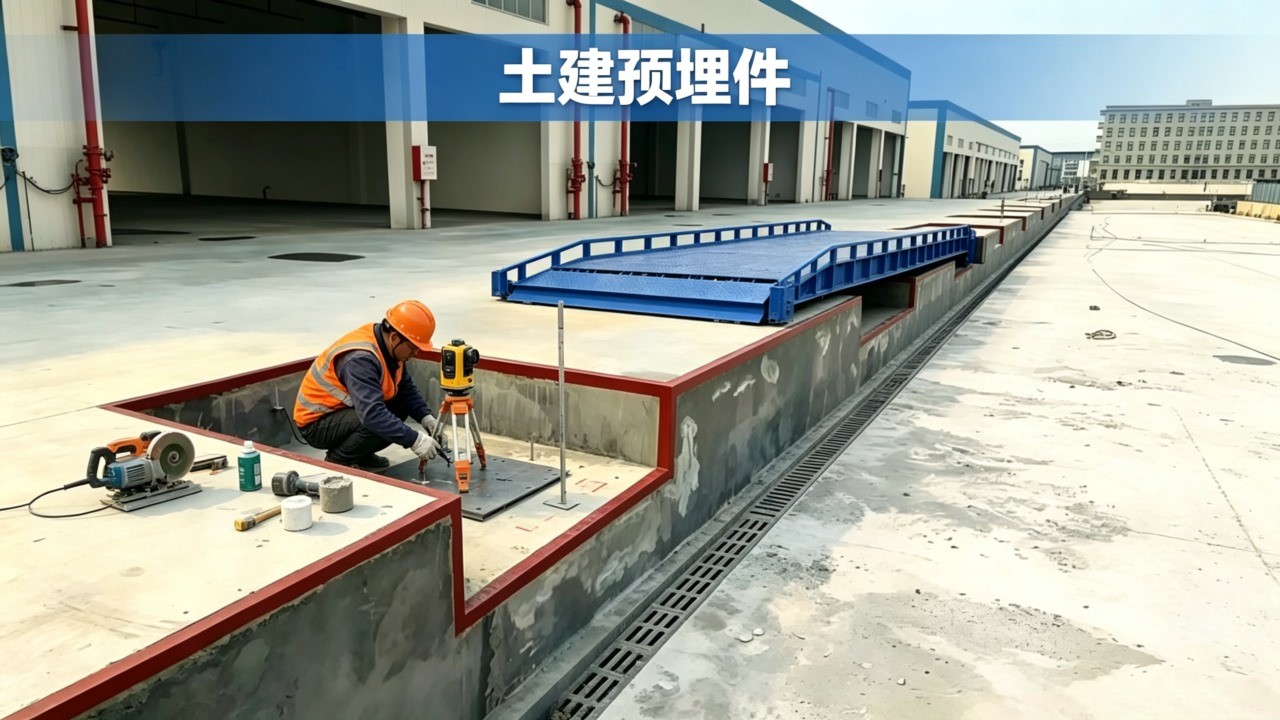

图2：固定式登车桥安装图预埋件定位图展示实拍图
三、安装流程：从设备就位到调试验收
安装图上的流程标注分五步。
第一步：基础验收。地坑尺寸、预埋件位置、标高复测。偏差超过安装图允许范围，先处理基础再装设备。
第二步：设备就位。吊车将登车桥吊入地坑，底座螺栓孔对准预埋件。就位后初拧螺栓，不拧死，留调整余量。
第三步：精度调整。用水平仪测桥面水平度。调整垫铁，使桥面与月台面齐平。安装图上标注水平度允许偏差为1/1000。调整完成后终拧螺栓。
第四步：底座缝隙填充：灌浆料怎么选、怎么灌
设备就位、精度调整完成后，底座与地坑之间的缝隙需要灌浆填充。安装图标注使用高强度无收缩灌浆料，强度等级不低于C40。灌浆前清理缝隙内杂物和积水，湿润基面，但不得有明水。灌浆料按配比搅拌，从一侧连续注入，直到另一侧溢出，确保填实无空洞。灌浆后养护24小时以上，达到强度后再进行电气接线和调试。缝隙填充不密实，设备长期振动后底座可能松动，影响安装精度。固定式登车桥安装完毕下部缝隙填充材料的选择和施工，直接决定设备底座与基础的连接可靠性。
第五步：电气接线。电控箱电源线接入，控制线连接油缸电磁阀。接线按安装图电气原理图施工，接线后做绝缘测试。
第六步：调试检测。空载升降3次，观察舌板翻转和平台升降。调整溢流阀压力至安装图标注值。做1.25倍超载测试，保压30分钟，检查油管接头和焊缝。安装图上有调试记录表，每项数据填入表格，和图纸一起归档。
济南银泰作为源头制造厂家，每台固定式登车桥出厂前做1.25倍超载测试，关键结构件焊后100%超声波探伤，材料用Q355B。安装图上的标注，背后是制造环节的品控在托底。固定式登车桥安装方法不复杂，关键是每步按图纸走，不凭经验跳步。

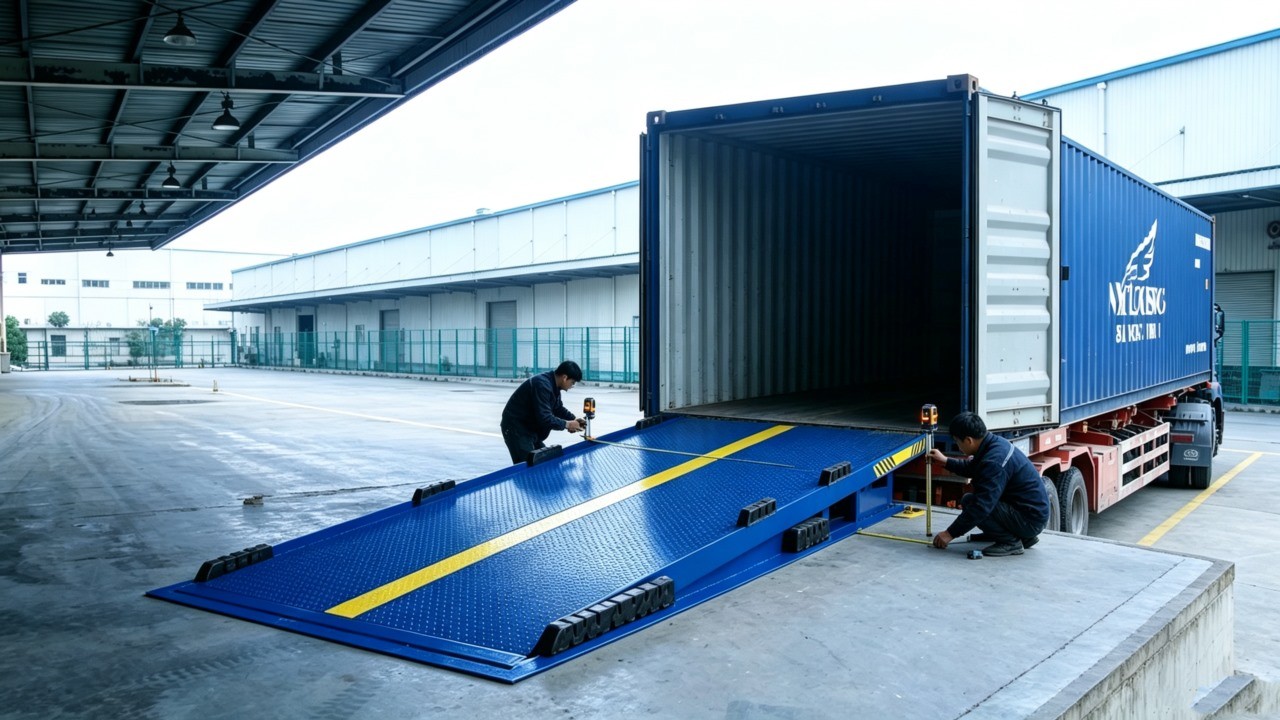

图3：固定式登车桥设备就位与精度调整实拍图
四、图纸价值：安装图归档，维修有据可查
这套安装图交付客户时，和结构图、电气原理图一起归档。设备运行三年后，如果底座螺栓松动或地坑渗水，调出安装图能查到原始预埋件规格、标高和排水坡度。判断是预埋件锚固不足还是排水堵塞，维修方案有依据。
没有安装图归档，维修只能凭经验拆检，周期拉长。泰安项目安装完成后，土建队留了一份安装图复印件，后续月台改造时直接参考，不用重新测绘。
固定式登车桥安装流程和安装方法，说到底是一套按图施工的步骤。固定式登车桥安装图的价值不在画得好看，在土建前能不能看懂、施工中能不能照着做。带着你的月台参数和土建条件来，我们帮你审图。安装视频可联系我们获取。联系电话：13065044211。
五、结语
固定式登车桥安装图管的是地坑尺寸、预埋件定位、安装基准。地坑深度差8公分，预埋件偏10公分，设备到场就装不上。固定式登车桥安装图和固定式登车桥图纸是两套东西，土建前都要看。固定式登车桥安装流程的第一步是审图，不是挖坑。设备定型前，标准尺寸与安装空间要求可对照固定式登车桥标准尺寸及安装空间要求核对。
