济南一家园林养护公司的队长老徐，上个月接了个新活：给高新区几个公园做树木修剪和景观灯维护。作业高度5米左右，载重200公斤，两个人带工具上去刚好。他有一台皮卡，想加装一台车载式电动升降平台，省得每次租设备。
问了四家，都说能装。但一说到公园里的限高门架，全不吭声了。老徐管护的几个公园入口都有限高门架，最低的一处只有2.2米。标准车载式电动升降平台收纳高度普遍2.4米以上，装上皮卡后总高直奔2.6米，门架过不去。更麻烦的是，公园园路铺的是透水砖，部分路段只有1.5米宽，设备不能太重，压坏了砖要赔钱。
“车载式电动升降平台，装在皮卡上，得能过2.2米门架，还不能压坏园路。”老徐最后找到我们。
这个需求，标准车载机满足不了。非标定制能做，但要把收纳高度、整机宽度、接地压力三个数字同时压下来。
一、现场勘测：门架、园路、车斗，三个限制一起量
我们技术员跟着老徐跑了一趟现场。最低限高门架实测净高2.18米，比标识的2.2米还少2公分。皮卡车斗长度2.2米，宽度1.5米，加装设备后整车高度不能超过2.15米。园路最窄处1.45米，透水砖抗压强度不高，设备加车斗总重必须控制。
这组数据一摆，约束就清楚了：设备收纳高度不能超过1.9米，给皮卡车斗本身的高度留出余量；整机宽度控制在1.4米以内，通过1.45米窄路段才勉强；整机自重不能太大，否则车斗承载和地面压强都超标。
老徐听完勘测结果，说了一句：“早知道有这么多讲究，我该早点找你们。”

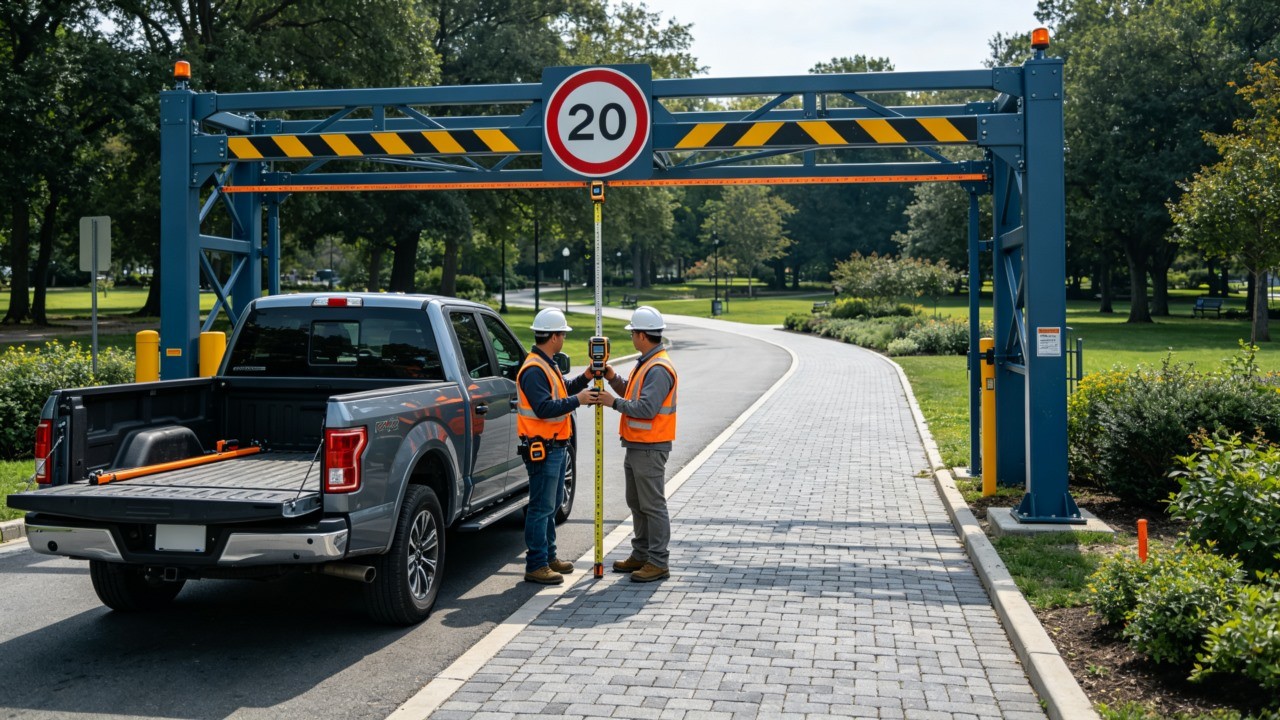

图1：公园限高门架及皮卡车斗现场实测实拍
二、方案沟通：三处非标改动，把高度和宽度同时压下来
针对老徐的现场，这台车载式电动升降平台做了三处关键设计。
护栏改折叠式，收纳高度压到1.85米。标准护栏固定式，收纳高度2.4米起步，过2.18米门架根本不可能。折叠护栏降下后嵌入台面槽内，整车高度控制在1.85米，加上皮卡车斗高度，总高2.1米，过门架还有8公分余量。为什么是1.85米？门架2.18米减去车斗高度约0.3米，设备本身必须控制在1.9米以内，留5公分安全余量，1.85米是合理值。
整机宽度定做1.38米。园路最窄1.45米，两侧各留3.5公分。皮卡车斗宽度1.5米，设备1.38米正好嵌入车斗内，不超宽。宽度收窄后，5米高度的横向稳定性会下降，对策是：剪叉臂材料从Q235换成Q355B高强度锰钢，壁厚加1毫米；车斗内加装两根横向支撑梁，把设备底座与车斗大梁刚性连接，用整车质量增加稳定性。
轮胎和底座做轻量化处理。园路透水砖怕压，设备自重必须控制在600公斤以内。我们做了三处减重：台面板用4毫米花纹板替代6毫米，剪叉臂用高强度钢减薄壁厚，底座框架去掉多余横撑。加上两个人和工具，满载总重不到900公斤，分散在车斗底板上，地面压强低于透水砖承受极限。
图2：非标车载式电动升降平台结构图
三、图纸确认与生产制造：高度压下来的代价，用计算书兜底
老徐对“1.85米收纳高度”有疑虑，担心护栏折叠机构用久了会松动。我们带他到车间看了折叠机构的实物：护栏与台面连接处用弹簧销锁定，升起后自动弹入定位孔，再用手拧螺栓加固，双重锁止。老徐上手试了二十次折叠，松紧度一致，才在图纸上签字。
生产环节，这台车载式电动升降平台的品控重点在焊接和折叠机构。剪叉臂焊缝打坡口，焊后100%超声波探伤。折叠护栏的铰接座用数控加工，定位孔公差±0.1毫米。出厂前做了三组测试：200公斤满载升到5米、折叠护栏反复收展300次无松旷、整机在模拟1.45米宽通道内通过无碰擦。数据全部达标才发货。
四、安装调试：园路有段坡度比预想大，现场加了道保险
设备装上皮卡，老徐开着车到公园试跑。调试时发现有一段园路坡度比勘测时判断的大，约4度，设备升起后皮卡停在坡上，车身有轻微倾斜，平台水平度不够。
安装师傅现场给车斗加装了四个可调支腿，作业前把支腿落下，撑在地面上把车身调平。支腿底部加大脚板，接地面积扩大，透水砖不吃力。调平后升到5米，平台水平误差控制在0.5度以内。老徐让工人上去实际试了试，确认不晃不斜，才签字验收。

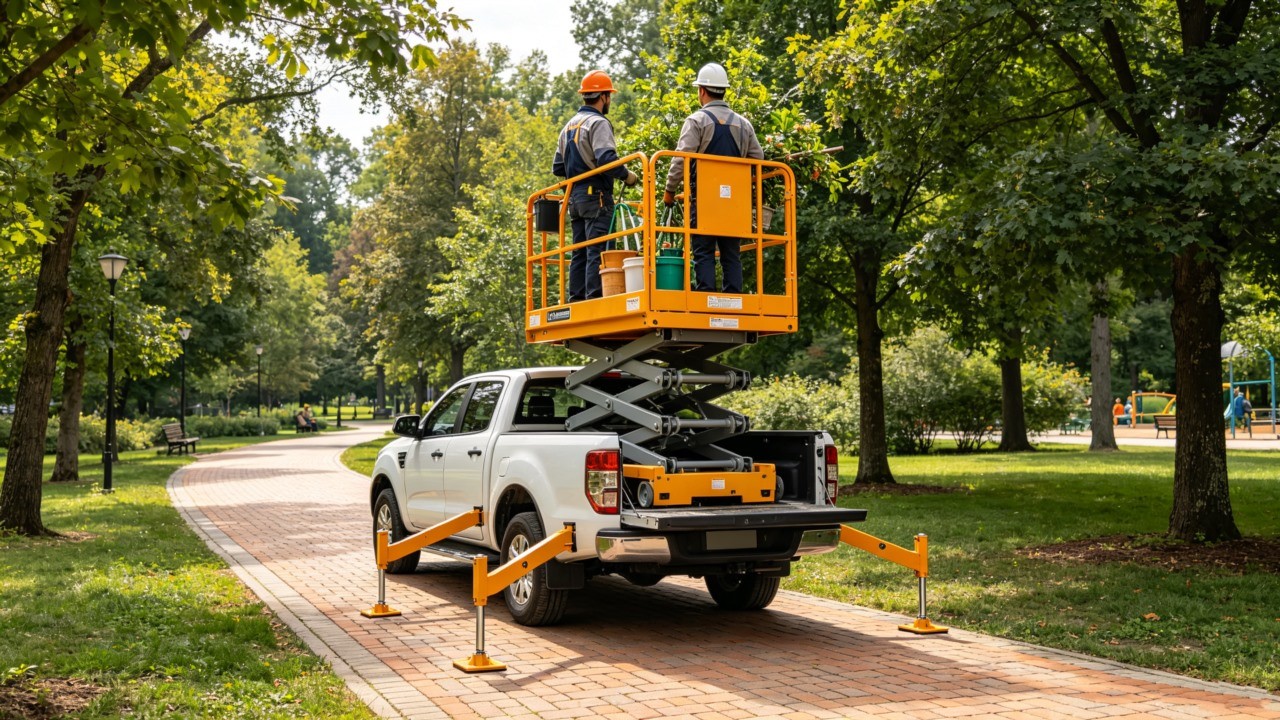

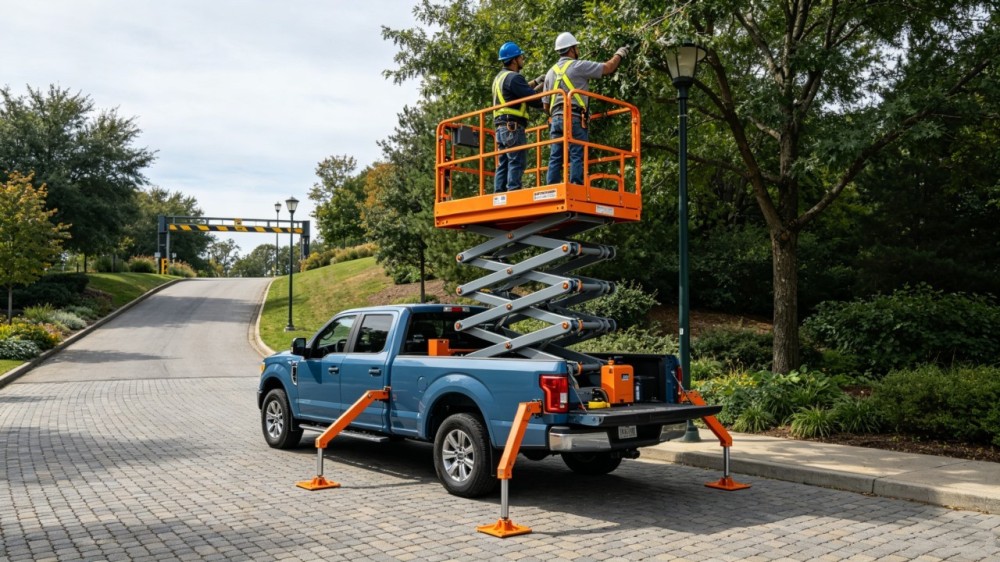

图3：皮卡上加装车载式电动升降平台在公园园路作业实拍
结 语
皮卡加装车载式电动升降平台，平常的工况标准机型就能应付。但碰到限高门架、窄园路、透水砖这些叠加限制，标准机就过不去了。非标定制做的事，是把收纳高度压到1.85米，把整机宽度收到1.38米，把自重控在600公斤以内，用折叠护栏和可调支腿把稳定性和通过性同时保住。你的车载设备有什么限制？门架多高、车斗多宽、路面什么材质——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
