济南一家机械加工厂的孙厂长，最近被二层楼的物料运输愁得不行。厂房是九十年代建的，二层是半成品库，每天几十趟往楼上搬配件，全靠工人肩扛。想加装一台二层升降货梯，问了几家供应商，答复出奇一致：没预留井道，做不了。
标准货梯要井道，要底坑，要机房。老厂房这三样都没有。孙厂长问我们：“没有井道，就不能加装货梯了？”
能。井道可以不要，底坑可以浅做，机房也可以省。老厂房加装二层升降货梯，走的是非标定制，不是标准产品。
一、现场勘测：老厂房加装，先摸清三个限制
我们技术员到了现场，先干了三件事。
量层高。一层净高3.1米，二层楼板是预制板，厚度18公分。设备提升高度定在3.1米，平台要和二层地面平齐，误差不能超过5毫米，否则手推车进出会卡轮。
查楼板。二楼地面活荷载设计值只有250公斤/平方米，而孙厂长要运的配件箱装满后重800公斤，加上设备自重，如果按常规货梯的载荷传递方式，楼板局部会超载。设备底座的支撑方式必须改。
看地面。一层地面是素土夯实后做的水泥层，厚度约10公分。标准底坑要挖40公分深，挖下去会破坏地面结构。我们建议做无底坑方案，设备直接落在地面上，底座用膨胀螺栓固定。

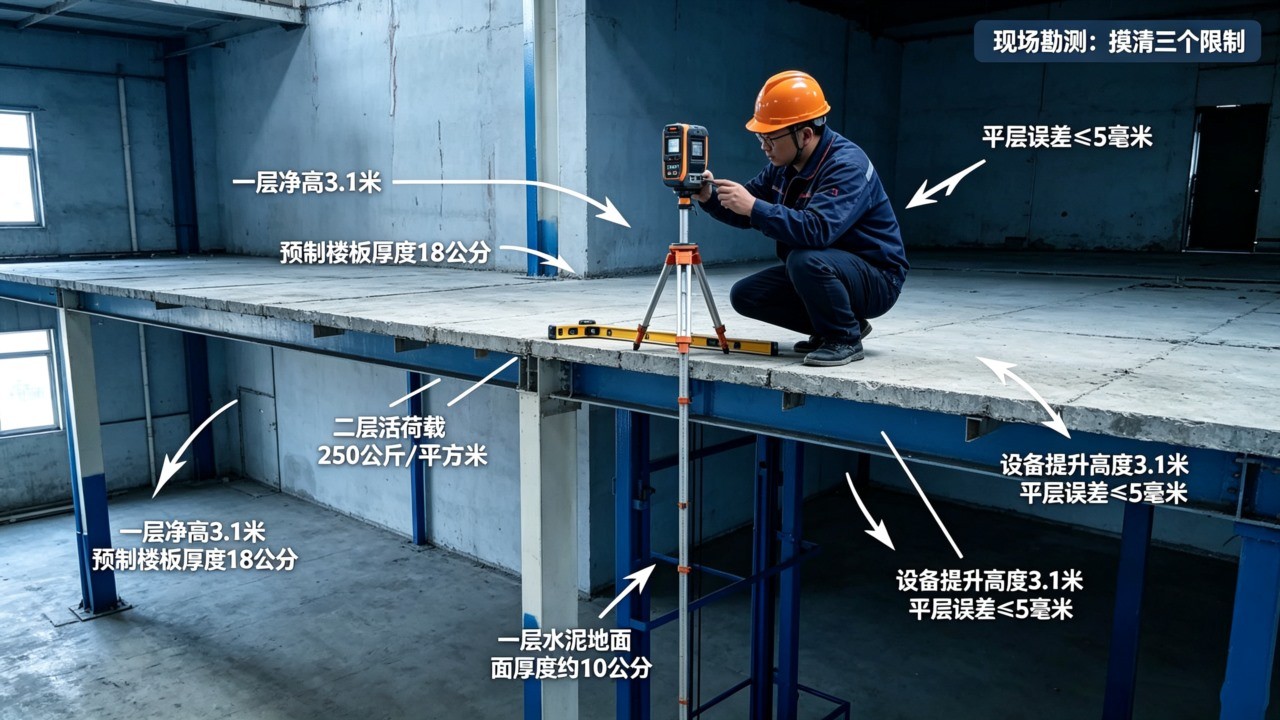

图1：二层升降货梯非标定制_老旧厂房现场勘测实拍图
二、方案沟通：三个非标改动，解决“没井道”的难题
针对孙厂长的现场，我们给了三处关键设计。
贴墙导轨替代井道。没有预留井道，就用两根H型钢导轨直接固定在厂房立柱和墙面上。导轨间距按平台宽度定制，平台沿导轨升降。井道的作用是导向和防护，贴墙导轨承担了导向功能，防护方面我们给平台加装了1.1米高的安全护栏，二层入口处装了电动卷帘门，不运货时卷帘门常闭，防止人员踏入。这套方案的成本，比新建井道省了至少五万。
无底坑设计。平台降到最低位时，台面离地15公分。手推车不能直接推上去，我们配了一个可移动的过渡斜坡，用钢板焊接，斜度8度，手推车推上去不费力。需要过车时搭上，平时收在墙边。这个方案比挖底坑省了土建工期，也保住了老厂房的地面结构。
底座载荷分散。二楼楼板承重不够，设备底座不能只固定在四个点上。我们把底座做成整体框架，用四根立柱把载荷传递到一层地面的混凝土基础上，而不是压在二楼楼板上。这样二楼楼板只承受导轨的水平力，垂直载荷全部落到地面，楼板负担大幅减轻。
孙厂长听完问了一句：“贴墙导轨稳不稳？”我们解释：导轨用M20化学锚栓固定，每根导轨至少六个锚固点，锚栓深度12公分，承载力经过计算，满负荷升降时导轨垂直度偏差不超过3毫米。他点了点头，但没有马上签字，要去看我们在章丘的一个类似项目。

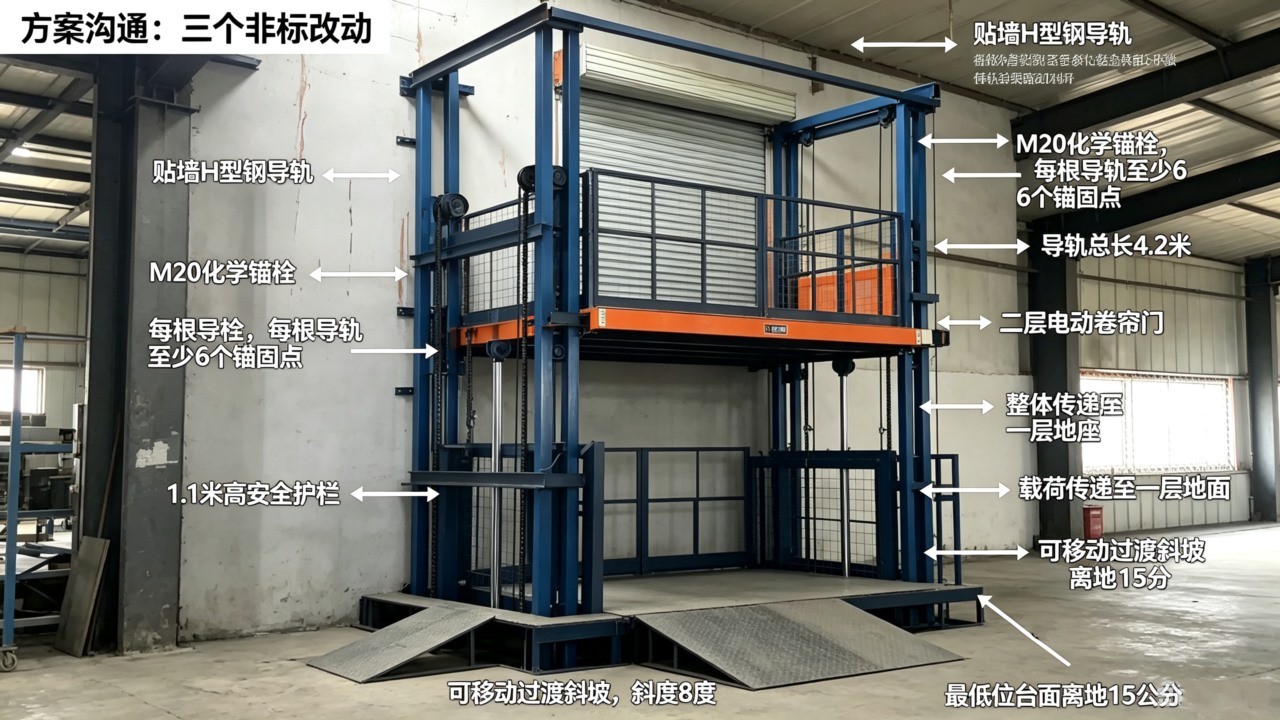

图2：贴墙导轨加平台式轿厢结构示意图
三、图纸确认与生产制造：老厂房方案，靠的是经验
孙厂长看了章丘那台运行中的二层货梯，回来就把合同签了。
生产环节，这台货梯的导轨是定制长度，3.1米行程，导轨总长4.2米，单根H型钢重130公斤。焊接要求高，导轨与底座的连接板焊后做100%超声波探伤。液压系统选了德国力士乐泵站，油缸加装节流阀，下降速度控制在每秒0.3米左右——老厂房地面不平，降太快会有冲击。
出厂前做了72小时满载连续测试，平台升降一万五千次，平层误差保持在5毫米以内。这些数据，我们交给了孙厂长一份，他自己留档。

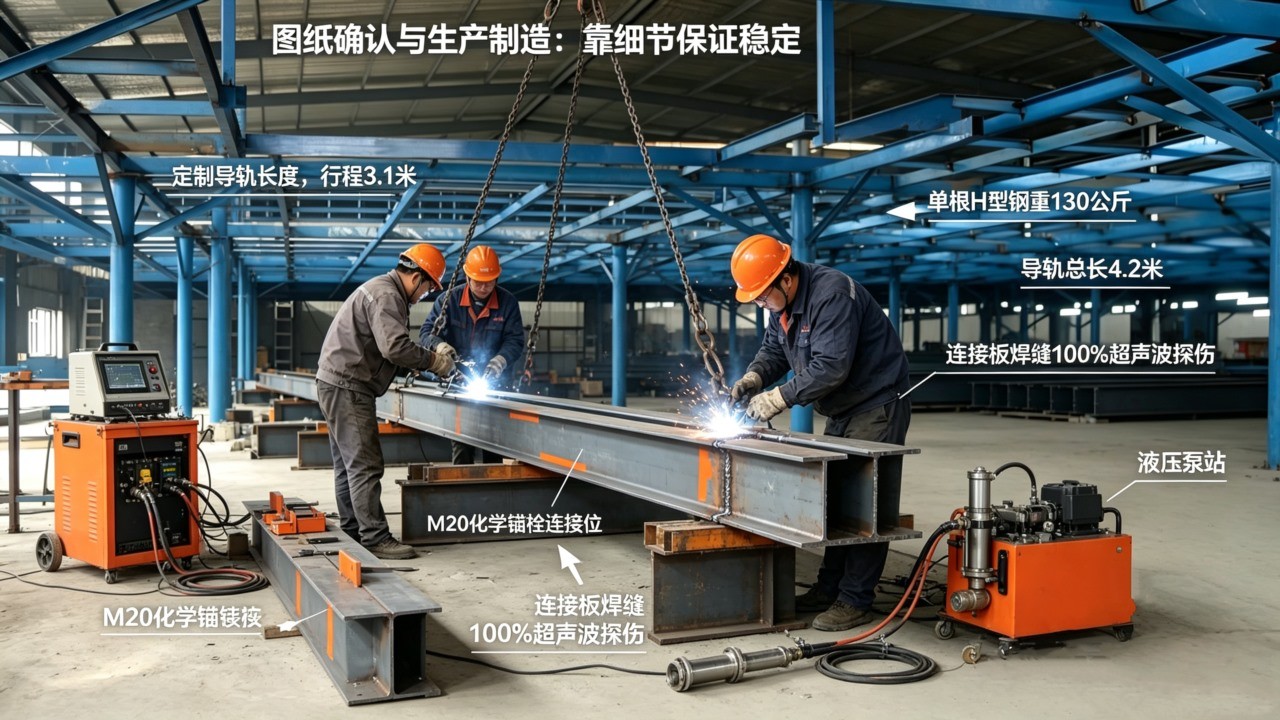

图3：工厂车间内导轨焊接与探伤实拍图
四、安装调试：老厂房的“意外”比新厂房多
设备进场安装，果然又冒出两个小状况。
二层入口地面比一层平台最高位高出了4公分。图纸上标的是齐平，但老厂房年久，二楼地面局部鼓起。安装师傅用水泥砂浆找平，再铺了块6毫米厚的花纹钢板过渡，问题解决。
另一个是厂房立柱有轻微倾斜，激光水平仪打出来偏差1.5度。贴墙导轨必须垂直，如果直接贴着斜柱装，导轨就是歪的。我们的做法是在导轨和柱子之间加装了楔形调节垫片，把导轨校到垂直后再打锚栓。这个细节，没有老厂房安装经验，很容易忽略。
调试做了三组测试：空载往返十次、满载800公斤往返五次、满载在二层停留保压30分钟。平台升降平稳，二层卷帘门开关联动正常，孙厂长让工人推着手推车来回跑了五趟，确认不卡轮，才签字验收。

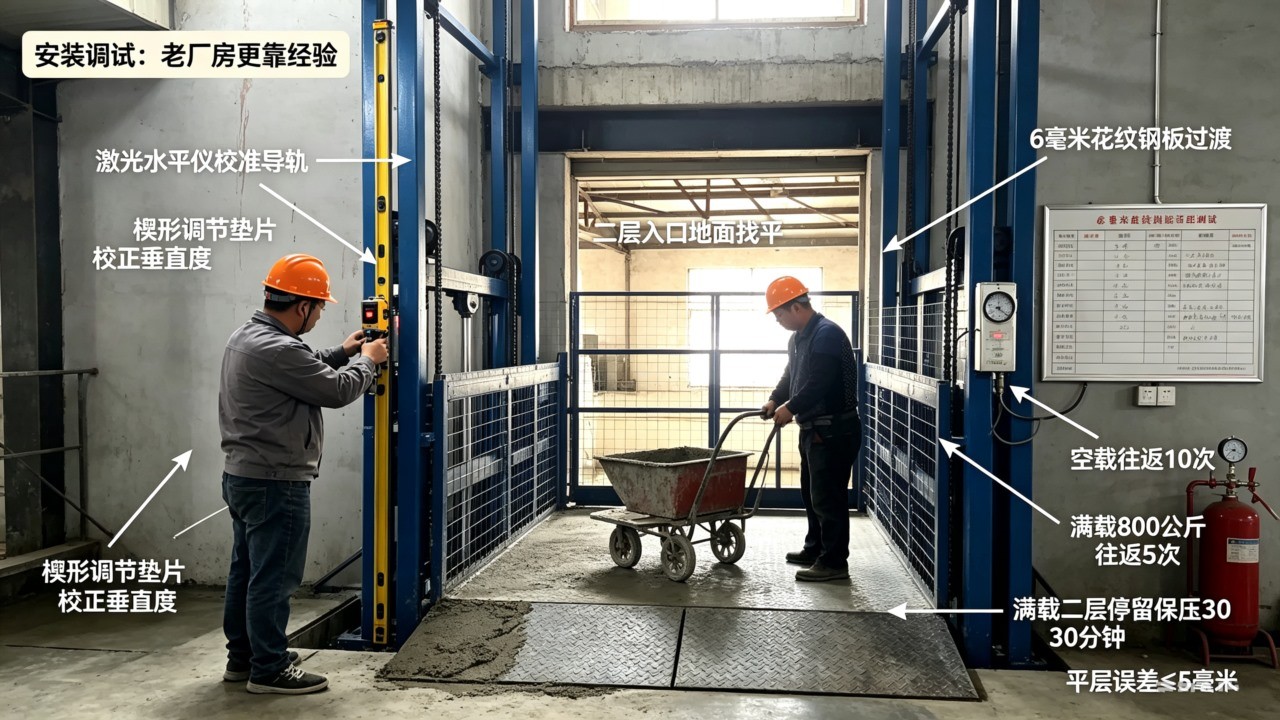

图4：二层升降货梯安装调试实拍图
结 语
二层升降货梯加装，老旧厂房的条件确实苛刻：没井道、没底坑、楼板薄、地面旧。但这些限制，非标定制方案都能一一化解。孙厂长的货梯用了两个多月，工人再不用扛着配件爬楼。你的老厂房什么情况？层高多少、楼板什么结构、地面能不能挖——把这些发给我们，技术员先去现场量一遍，再告诉你加装方案怎么走。你的工况特殊，我们有办法。
