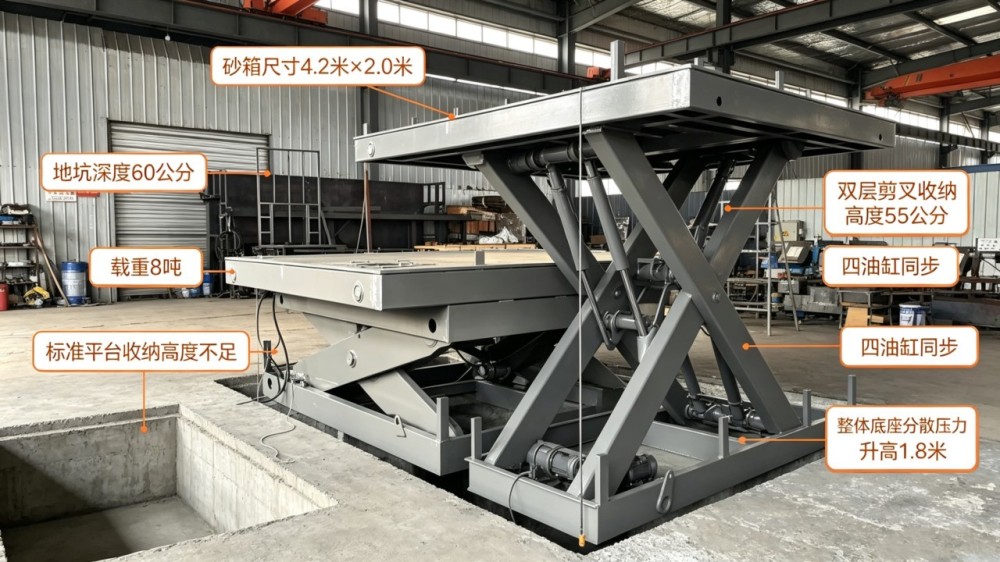

淄博一家铸造厂的设备科郑科长，最近被一台液压升降平台难住了。车间要加装设备，把造型线上的砂箱从地面升到1.8米高的浇注平台，砂箱加砂后重8吨，尺寸4.2米×2.0米。标准液压升降平台，载重5吨到头了，台面最大也就3米×1.8米。更麻烦的是，地坑深度只有60公分，标准剪叉结构收不进去，地面还是老厂房的水泥层，承重能力说不清。
“载重翻倍，尺寸超规，场地还受限，这平台怎么定？”郑科长问了好几家，要么直接说做不了，要么含糊报价不敢签。这种特殊载重与尺寸要求叠加的工况，标准机型没戏，只能走非标定制。
一、现场勘测：三个硬数据，直接锁死方案边界
我们技术员到车间实测：地坑净深58公分，比图纸少2公分；地面是15公分厚C25混凝土，下方为素土夯实；进出料方向从北侧短边进，砂箱要用行车吊装到平台上。载重8吨，台面需覆盖砂箱尺寸并留出操作余量。
这三组数据一摆，方案的约束条件就清楚了：地坑浅，普通单层剪叉收纳高度不够；载重大，液压缸数量、剪叉臂规格、底座面积全要升级；地面不牢，载荷不能集中传递。

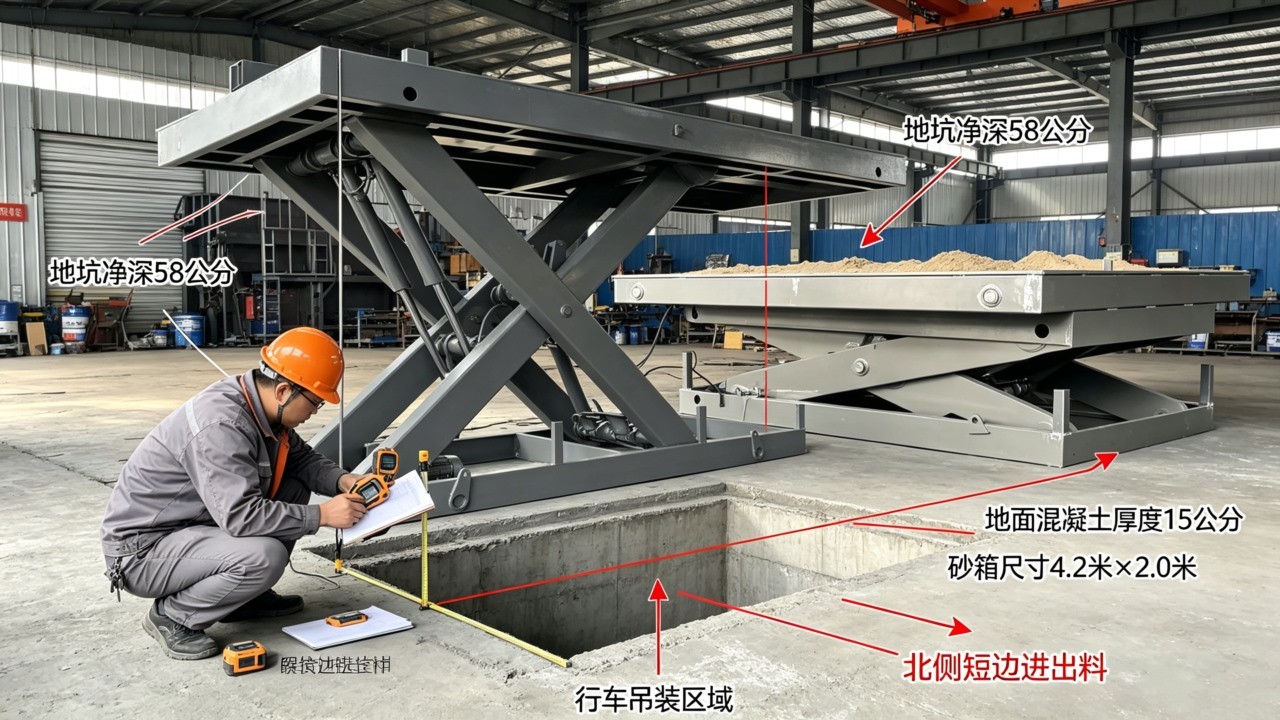

图1：现场勘测实拍图
二、方案沟通：三个非标改动，每个都有计算支撑
针对郑科长的现场，我们做了三处关键设计。
剪叉结构改双层，收纳高度压到55公分。载重8吨、升高1.8米，按常规单层剪叉设计，收纳高度至少65公分，放不进58公分的地坑。改成双层剪叉，高度上多叠一层，收纳高度降下来，但载重能力要靠更强的材料和更密的铰接点来保。剪叉臂材料从Q235换成Q355B高强度锰钢，壁厚8毫米，比标准5吨机型加厚60%。铰接轴直径从40毫米加到60毫米，轴套用铜基合金，耐压耐磨。
液压系统上四油缸同步方案。8吨载荷加上平台自重接近10吨，两只油缸单边受力不均，四只油缸分布在四个角，通过分流马达强制同步，保证平台升降全程水平误差不超过3毫米。油缸缸径110毫米，泵站压力23兆帕，管路用无缝钢管，焊口100%超声波探伤。
底座改整体框架，分散地面压力。平台自重加满载接近12吨，如果按四个支点算，每个支点要压3吨。15公分厚的水泥地面扛不住。我们把底座做成整体框架，底部铺16毫米厚钢板，面积覆盖到6平方米，单位面积压强从支点式的每平方厘米20公斤以上，降到每平方厘米2公斤，低于地面承载力。钢板下面再垫20公分厚碎石垫层，进一步把压力扩散开。

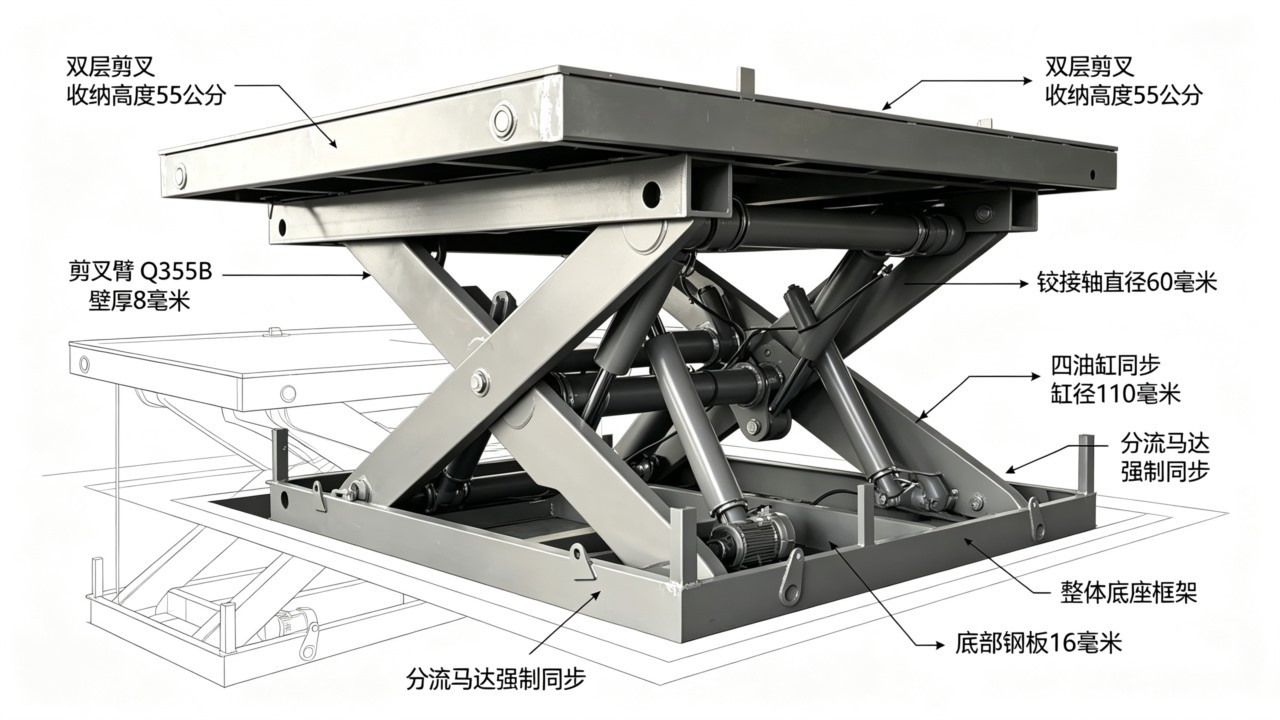

图2：非标设计结构示意图
三、图纸确认与生产制造：大载重平台的品控，藏在这些工序里
郑科长看完方案，问了一句：“8吨压在双层剪叉上，铰接点不会断吗？”我们没有口头承诺，带他到车间看了正在生产的一台同类设备，并给他看了铰接点的探伤报告：每个轴孔焊后做超声波探伤，重点检查焊缝根部，不允许有未熔合和气孔。
生产环节，这台平台的焊接量是标准5吨机型的两倍。剪叉臂方管对接焊缝全部开坡口，焊后先目视再探伤。铰接孔用数控落地镗床加工，孔径公差控制在H7级，保证四组剪叉同步不别劲。油缸支座和底座连接面用大型龙门铣一刀铣平，平面度0.1毫米以内。
出厂前做了1.25倍超载测试：10吨砝码静置在平台上，升到1.8米高位，保压30分钟，沉降量小于2毫米。测试全程录像，数据存了档。

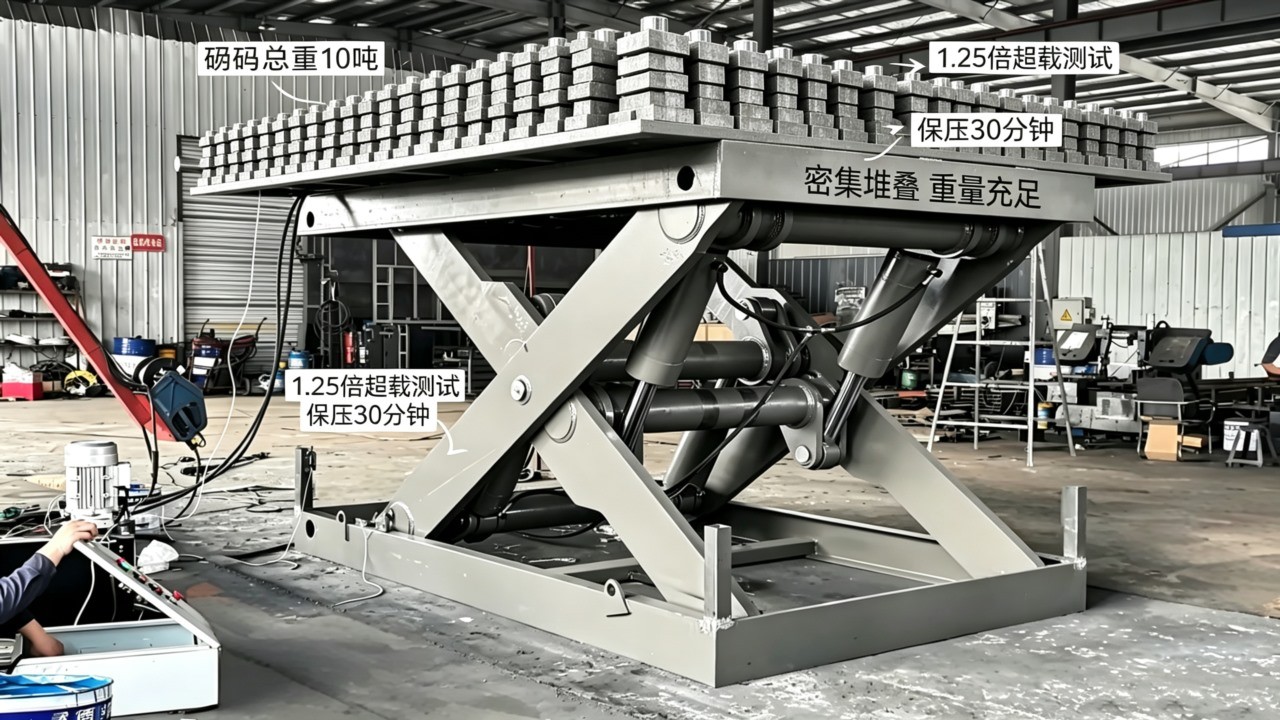

图3：车间超载测试实拍图
四、安装调试：现场没有行车吊装，我们这样把设备放进地坑

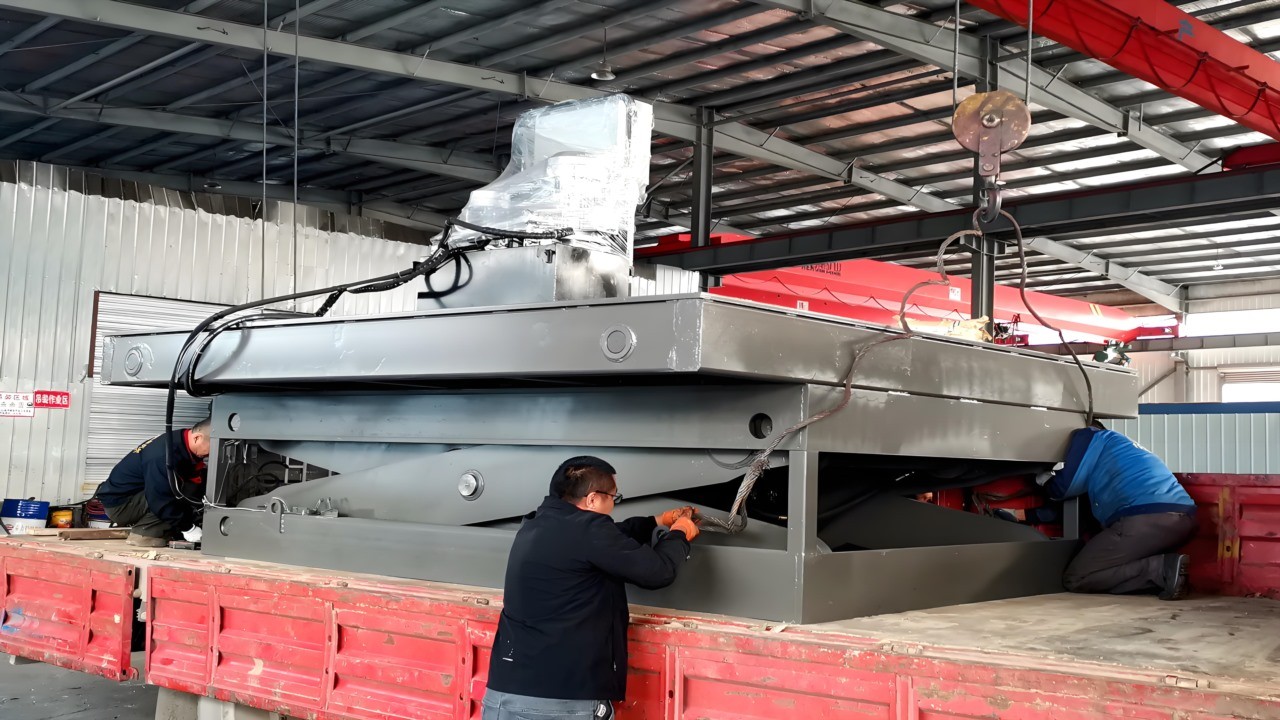

设备运到现场，又冒出一个问题：车间行车在检修，吊装设备进不了场。这台平台自重6吨，靠人力挪不动。
安装师傅用了“地锚加卷扬”的土办法：在地坑两侧各打四根化学锚栓，挂上手动葫芦，把平台一点点溜进地坑。没有行车，就用导链和滚杠配合。整个过程用了大半天，郑科长在旁边看得捏了把汗，但设备平稳落位，地坑边没有磕碰。
调试做了三组测试：空载升降十次、8吨满载升降五次、10吨超载保压30分钟。四只油缸同步性在分流马达控制下，平台四角高差始终在3毫米以内。郑科长让行车把砂箱吊上平台，实际走了一趟流程，才在验收单上签字。
结 语
液压升降平台非标定制，碰到特殊载重和特殊尺寸，标准机型的参数表就失效了。8吨载荷，靠的是四油缸同步和加厚剪叉；4.5米台面，靠的是整体底座分散压力；60公分浅坑，靠的是双层剪叉压缩收纳高度。每个改动背后，都是计算和测试在支撑。你的平台要载多重、台面要多大、地坑有多深——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
