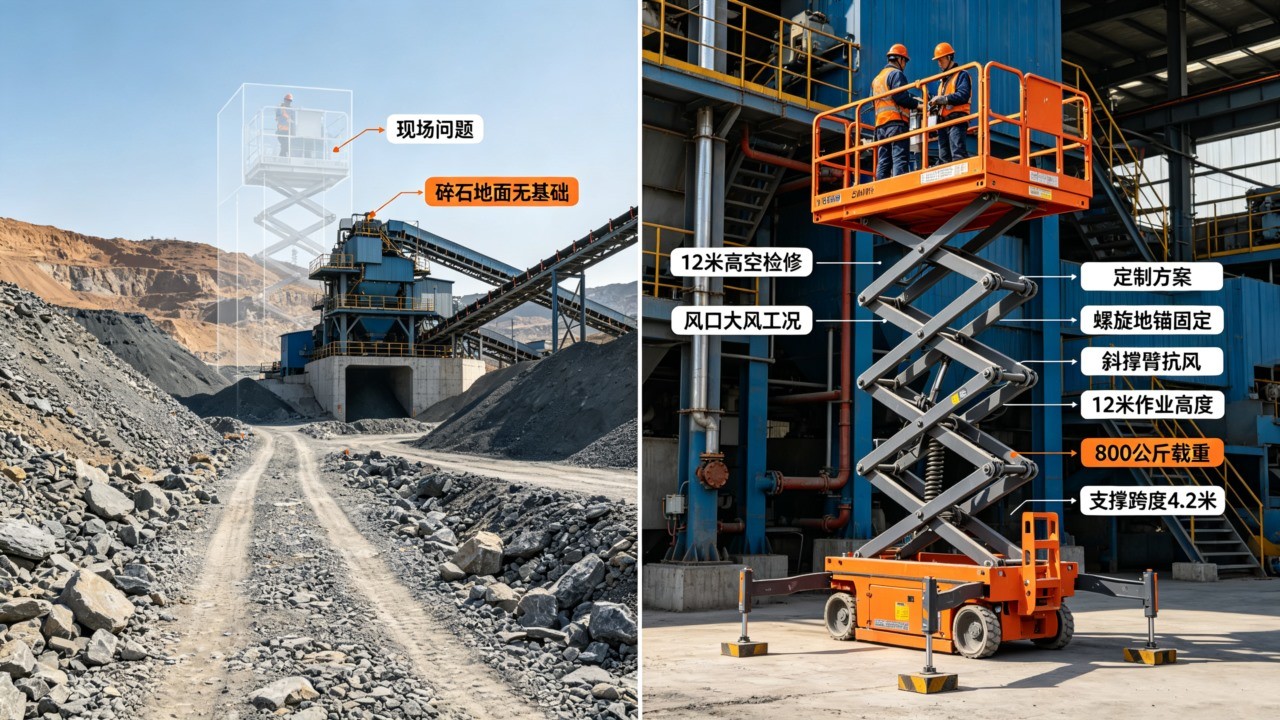

鄂尔多斯一家露天煤矿的设备科长巴特尔，上个月打来电话，语气很急。破碎站进料口离地12米，衬板磨损严重，要搭平台上去检修。工人加工具载重800公斤，听起来不难。可破碎站周围全是碎石地面，没有一块混凝土基础，挖坑浇地基要停线，矿上不批。更要命的是，破碎站在风口上，春秋两季大风不断，设备升到12米，风一吹就晃得厉害。
巴特尔问了好几家，标准12米液压升降机要么要求混凝土基础，要么载重不够，要么对风载完全没有概念。他最后说了一句：“你们能不能非标定制？碎石地面不挖坑，还得扛大风。”
能。但每一项都要算清楚。
一、碎石地面不挖坑，锚固方案怎么定？
标准12米液压升降机的底架是平面钢板，靠自重压地，或者用膨胀螺栓打进混凝土。碎石地面两个条件都满足不了。
我们技术员到现场实测：碎石层厚度45公分，下面是压实的砂砾土。方案定了螺旋地锚加底座框架。螺旋地锚直径89毫米，旋入地下1.3米，单根抗拔承载力约38千牛。四根地锚加上设备自重，总抗拔力矩远超12米高度满负荷时的风载倾覆力矩。

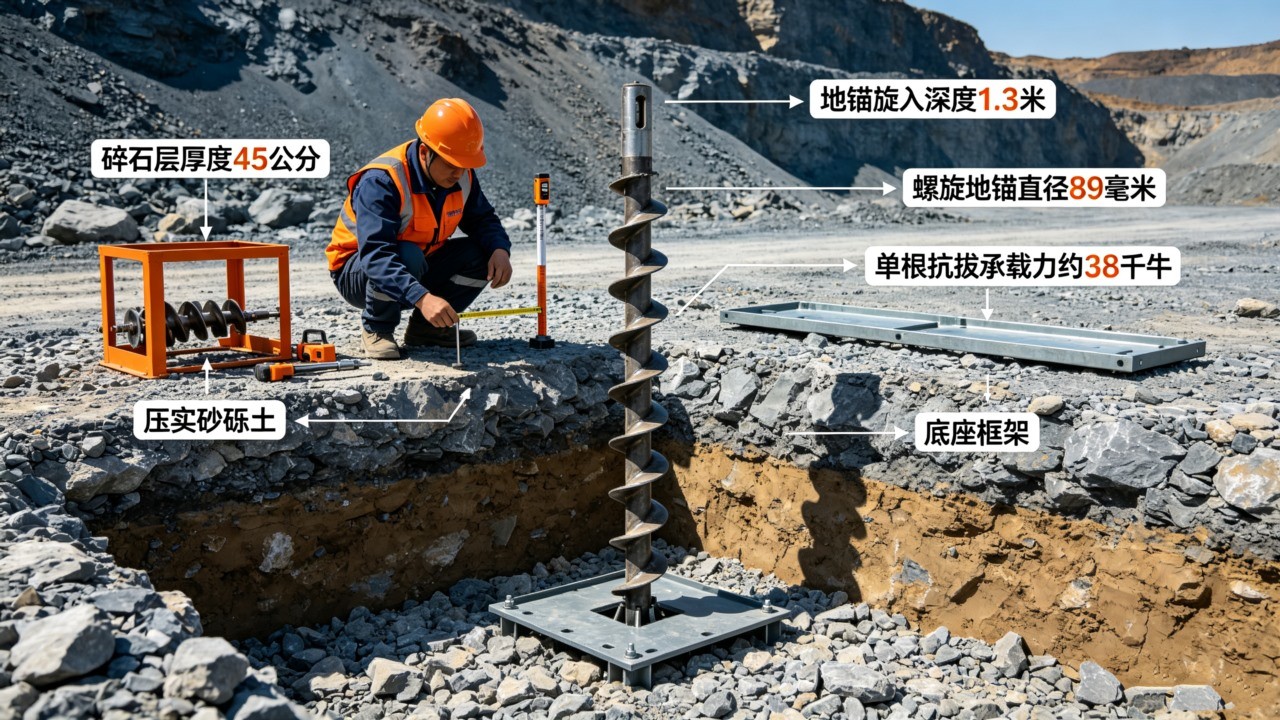

图1：现场勘测实拍图
为什么不用砸钢管？碎石层太松，钢管侧向摩擦不够。螺旋地锚带螺旋叶片，旋入后和周围土体形成整体，抗拔力是普通锚杆的三倍以上。而且转场时旋出来就行，不破坏地面——破碎站检修点沿线分布，设备要跟着检修进度移动，不破坏地面是硬性要求。
二、12米高空抗大风，结构怎么加强？
12米高度的风载是最大隐患。鄂尔多斯风口设计风速取25米/秒，相当于十级风。12米处风压约0.39千牛/平方米，平台迎风面积约2.5平方米，风载荷接近1千牛。加上800公斤载重偏移系数，倾覆力矩明显超出标准机型许用值。
我们做了三处加强。剪叉臂材料从Q235升级到Q355B高强度锰钢，壁厚从6毫米加到8毫米。底座框架用16毫米钢板焊成整体，四角各加200公斤配重块，降低整机重心。最关键的是可伸缩斜撑臂——设备升起后，斜撑臂从底座向外展开，支撑跨度从2.8米扩到4.2米，倾覆力矩力臂大幅缩短，稳定性上一个台阶。

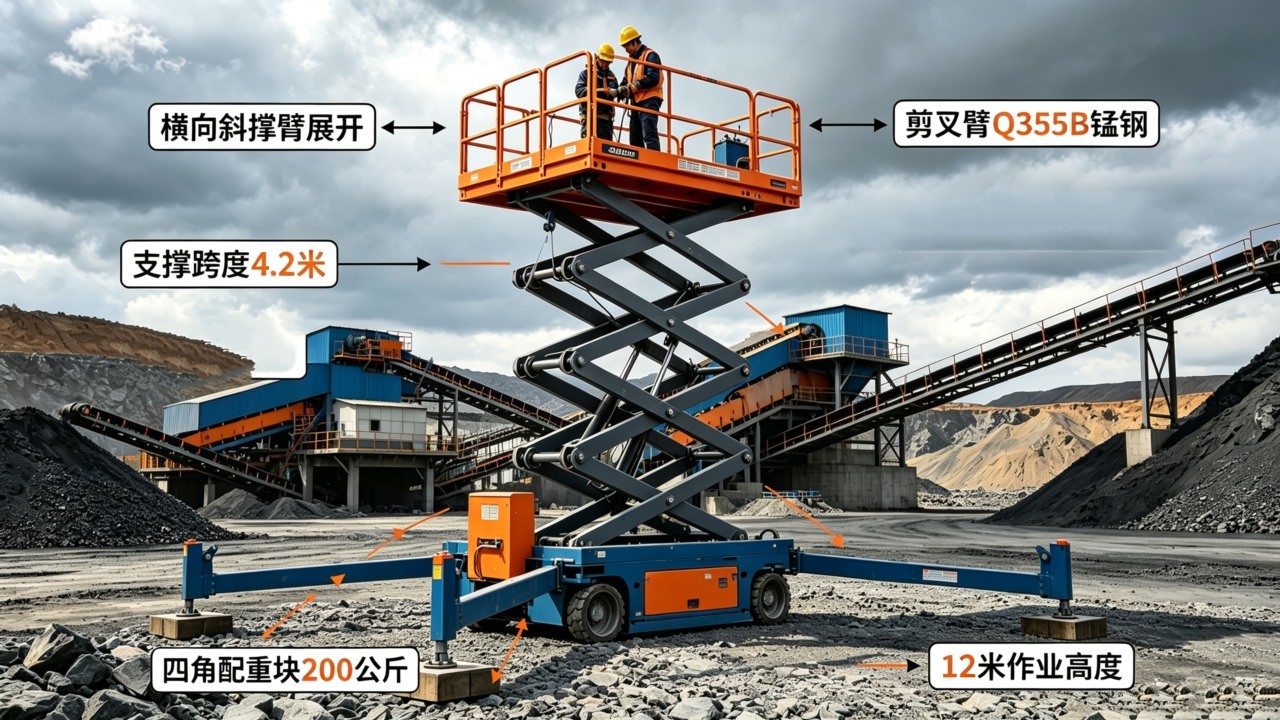

图2：设备升起后斜撑臂展开状态实拍图
巴特尔问：“斜撑臂收起来放哪？”答案是：铰接在底座上，不工作时折回底架内，转场时用叉车整体搬走。展开和收起靠液压驱动，工人站地面操作，不用爬高。
三、载重800公斤，液压系统怎么配？
12米高度加800公斤载重，对液压系统是个考验。标准12米剪叉液压升降机载重通常500公斤以内，巴特尔的要求高出一截，液压缸径、泵站排量、管路耐压全部重新匹配。
我们选了缸径90毫米双油缸，泵站压力21兆帕，管路用无缝钢管加高压软管组合。油缸支座和剪叉臂铰接点做了加强，焊后100%超声波探伤。出厂前做1.25倍超载测试——1吨载荷升到12米，保压30分钟，沉降量小于2毫米。

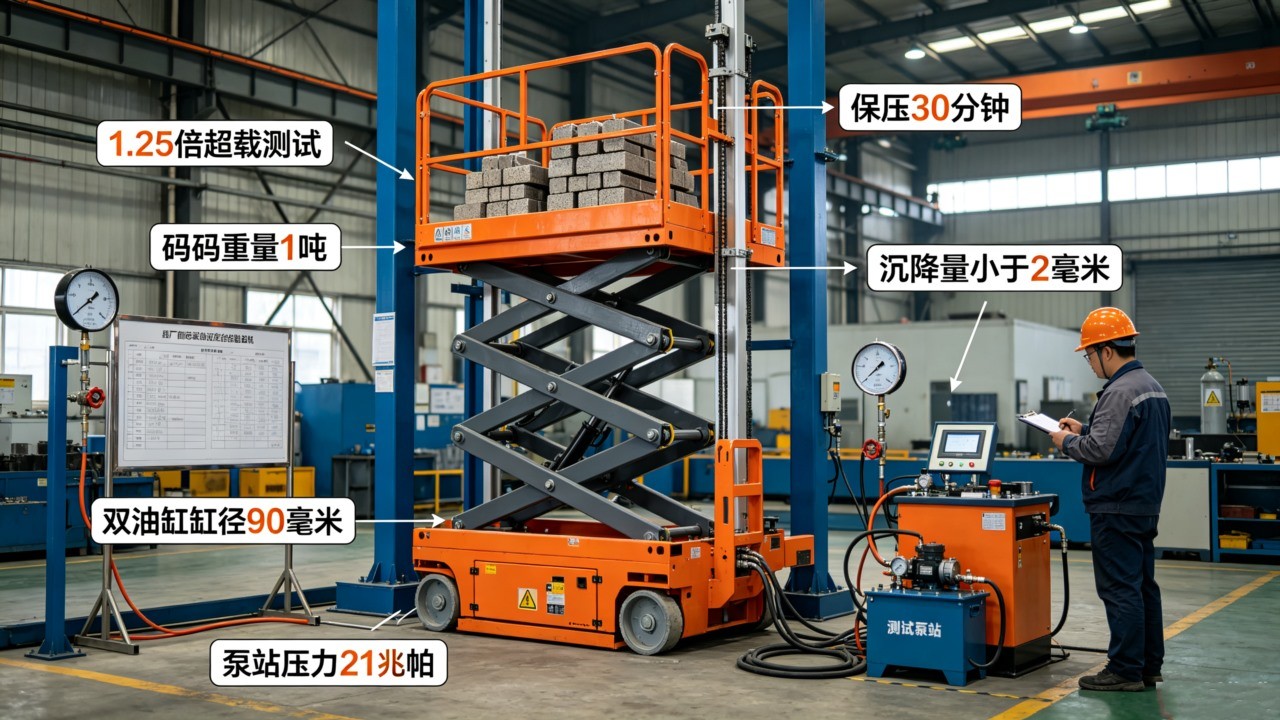

图3：车间试验台上超载测试实拍图
这个测试，没有自有试验台做不了。三十多年做非标液压设备，每一台出厂前都过这一关。巴特尔来厂验收时，我们直接把测试报告递给他，连油温变化曲线都有。
四、转场频繁，模块化设计怎么降本？
破碎站检修点沿线分布，设备每隔几天就要挪地方。如果每次都用吊车加拖车，转场成本比设备本身还高。我们把底座框架做成可拆卸结构，斜撑臂和配重块都能单独拆下，用一台5吨叉车就能完成短距离转场。螺旋地锚用电动扳手旋入旋出，四根地锚拆装不超过40分钟。
这个设计省的不只是运费，更是检修窗口期的时间。矿上停机检修就几天，设备转场快，能多干几个点。巴特尔算了一笔账：按一年检修四次、每次移动三个点计算，模块化设计省下的吊车费和停线时间，两年就抵了设备差价。

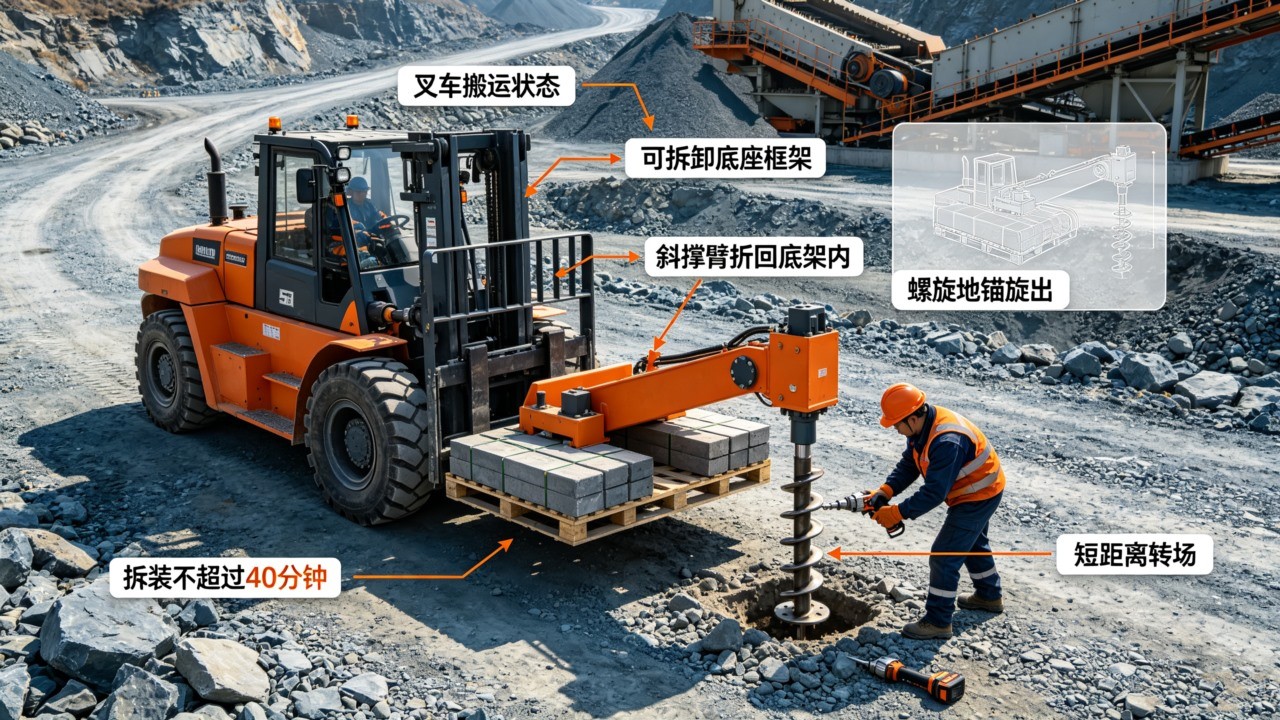

图4：设备转场拆装过程实拍图
五、大风天作业，操作限制写进合同
结构加强是一方面，操作规程是另一方面。我们交付时给巴特尔一份大风作业表：风速超过15米/秒，设备禁止升降；风速超过20米/秒，设备必须降到最低位并收起斜撑臂。这些数字是根据风载计算和稳定性试验反推出来的。
有些厂家为了卖设备，说“什么风都能用”。但我们把风级限制写得明明白白。设备能扛25米/秒风载，那是安全上限，不等于在25米/秒风里还能正常工作。巴特尔看完作业表说了一句：“你们是第一个把风级限制写进合同的。”
结 语
12米液压升降机装在碎石地面，没有混凝土基础，还要扛住大风——这些特殊作业要求，标准机型接不住。非标定制做的事，就是把每个限制条件拆开：用螺旋地锚解决地面问题，用斜撑臂解决风载问题，用加强剪叉和双油缸解决载重问题。你的作业现场什么条件？地面什么土质、当地风多大、载重要多少——把这些告诉我们，技术员先到现场勘测，再出一套有依据的定制方案。你的工况特殊，我们有办法。
