上个月，临沂一家钢结构厂的刘厂长打来电话，开口就是一句：“你们能不能做1.4米宽的自行式升降平台？”
原来，他的车间通道净宽只有1.4米，市面上常规机型宽度基本都在1.6米以上。旧设备用了八年，液压系统开始漏油，想换新的，卡在了通道宽度上。这种工况，标准设备进不去，只能靠非标方案设计。
一、现场勘测：三个数据决定方案走向

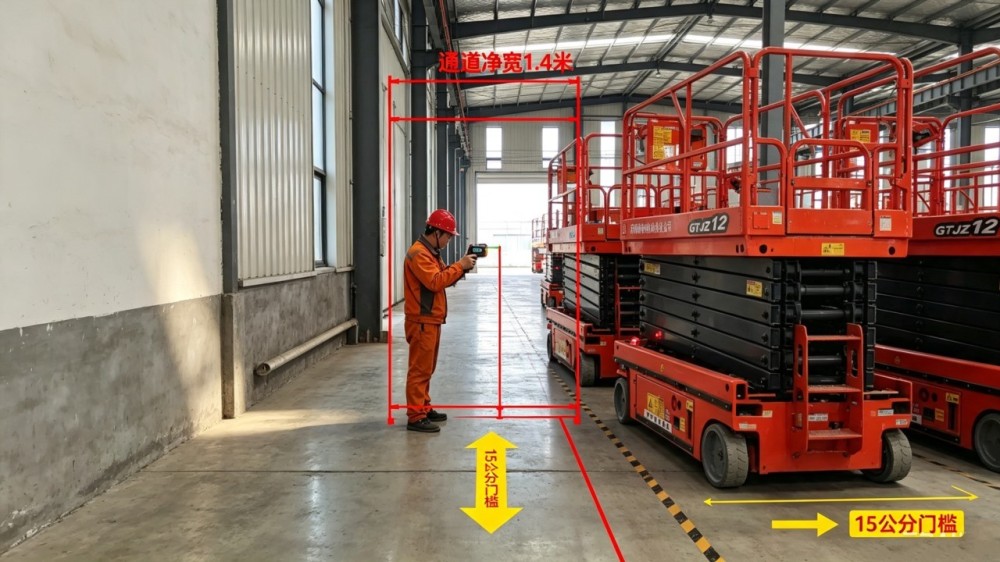

图1：现场通道宽度测量实拍图
方案设计的第一步，不是画图，是到现场把限制条件量清楚。我们派技术员去了刘厂长的车间，拿到三个关键数据。
通道净宽1.38米，两侧墙体不可拆改，设备宽度必须控制在1.32米以内，才能留出3公分安全间隙。地面有2度斜坡，常规聚氨酯行走轮在这种坡度上容易打滑，行走驱动方式要换。车间入口有15公分高的门槛，设备通过时底部必须有足够的离地间隙或辅助坡道。另外，作业高度需要8米，载重300公斤，属于中等工况。
这三组数据一出来，方案的基本方向就定了：宽度定做、行走机构改型、通过性优化。
二、方案沟通：三处非标改动，每一处都有原因

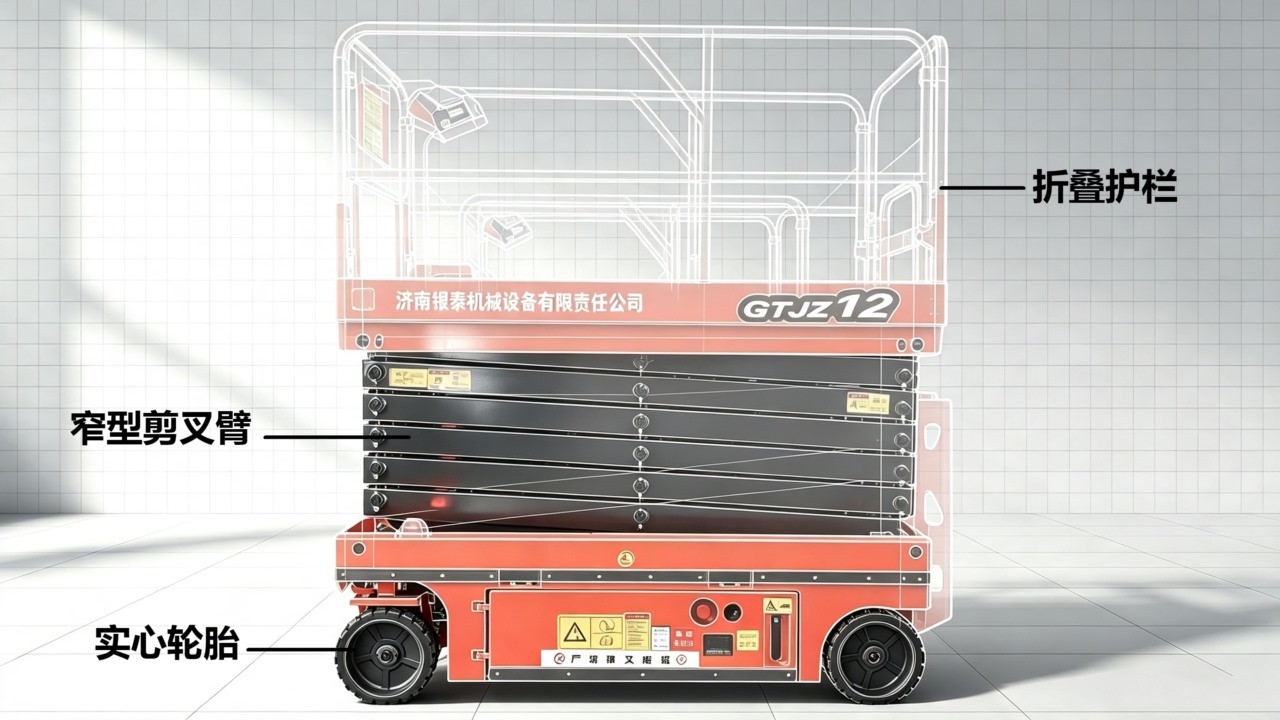

图2：自行式升降平台非标设计示意图
我们给出的方案，对常规自行式升降平台做了三处关键改动。
整机宽度定做1.32米。为什么是1.32米？通道1.38米，两侧各留3公分，留出转弯时的余量。宽度缩小后，剪叉臂的横向稳定性会下降，我们的对策是：剪叉臂材料从标准Q235换成Q345B高强度锰钢，壁厚从6毫米加到8毫米，用材料的强度来补偿结构宽度的缩减。
行走机构改用橡胶履带。地面2度斜坡看起来不大，但满载300公斤、升到8米高度后，整机重心升高，行走时一旦打滑就可能侧倾。橡胶履带接地面积大，附着力比聚氨酯轮强得多，爬坡能力设计到5度，留出足够的安全余量。
台面护栏改成折叠式。车间门洞高度只有2.1米，常规固定护栏收起后整机高度也要2.3米，过不去。折叠护栏降下后，整机高度控制在1.95米，通过门洞后再升起，不影响8米高空作业时的安全防护。
刘厂长看完方案后问了一句：“为什么宽度不能直接做1.2米，不是更保险？”我们解释：台面宽度和剪叉臂的横向跨距直接相关，宽度做到1.32米已经需要加厚材料才能保证8米高度的稳定性，再窄下去，就要增加配重或改变结构形式，成本会大幅上升。1.32米是经过计算的最合理值。他听完点了头。
三、图纸确认与生产制造：非标设计靠的是车间实力

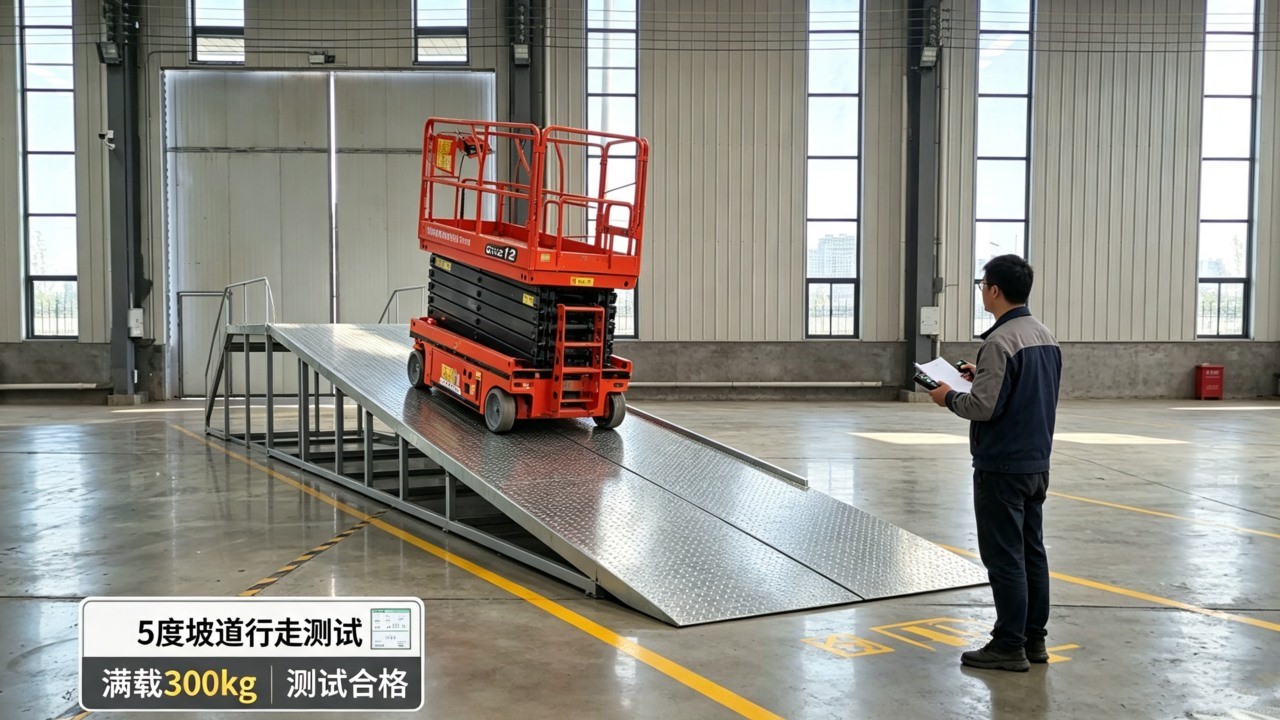

图3：设备出厂前在模拟坡道上做行走测试的实拍图
方案确认后，技术部出正式图纸。总装图、剪叉臂部件图、行走底盘图，每个尺寸都和现场数据复核过。
生产环节，这台设备的焊接要求比常规机型高。剪叉臂焊缝全部打坡口，焊后做超声波探伤，关键铰接座位置抽检比例100%。行走驱动电机的选型按照满载爬坡5度反算扭矩，配了1.5千瓦的电机和减速箱。出厂前做了三组测试：满载300公斤升降8米、5度坡行走、8米高度空载稳定性。测试数据全部合格，设备才打包发货。
这些测试没有自己的生产车间和坡道试验台，是做不了的。我们做非标定制三十多年，底气就在于方案里写的每一个参数，车间里都能验证。
四、安装调试：门槛比图纸高了2公分，现场解决了

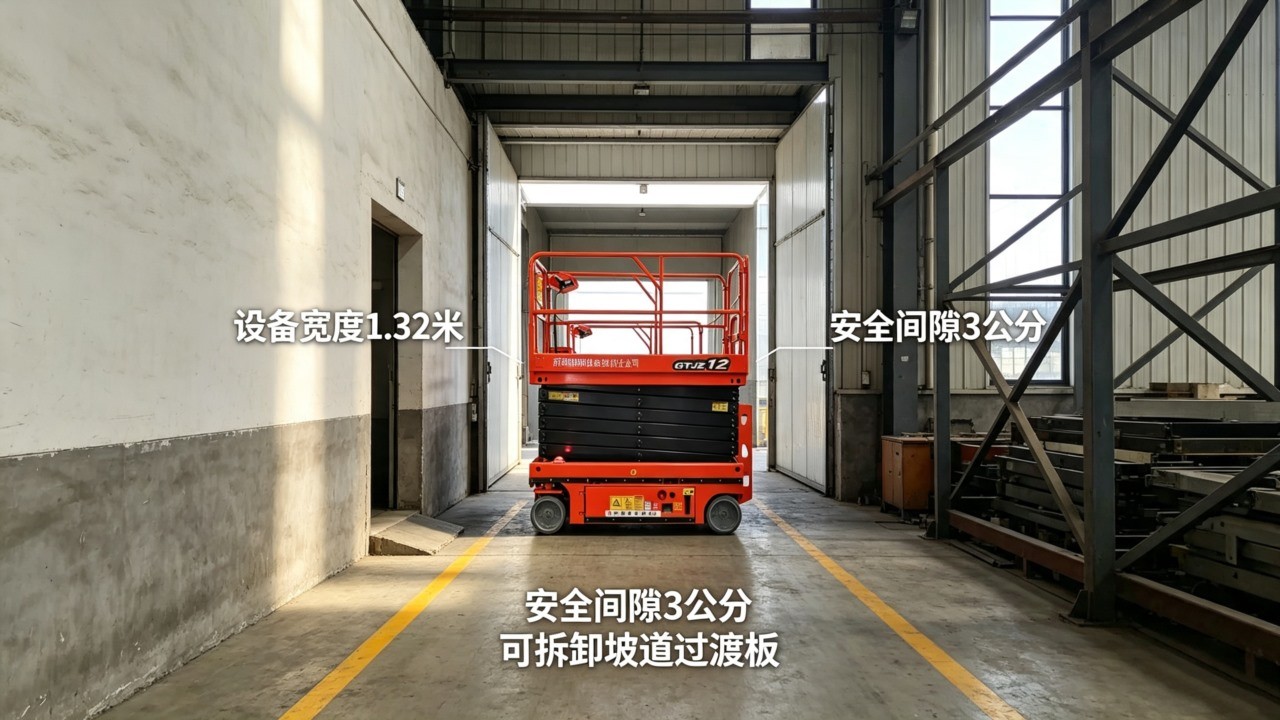

图4：设备在窄通道中实际运行的现场实拍图
设备运到现场，还是遇到了一个小状况。
土建施工时，门槛的实际高度是17公分，比图纸标注的15公分多了2公分。设备底部离地间隙是18公分，理论上能过，但满载状态下底盘会有轻微下沉，存在刮擦风险。我们的安装师傅现场加装了一段可拆卸的坡道过渡板，用螺栓固定在门槛两侧，设备通过时走坡道，不再靠离地间隙硬过。
调试时还发现，窄型剪叉臂在8米高度有约5公分的轻微晃动。这个幅度在安全范围内，但对操作工的心理影响不小。我们调整了底盘配重块的位置，晃动幅度降到2公分以内，操作工上去试了两次，觉得稳了，才签字验收。
结 语
自行式升降平台方案设计，难的不是把设备做小，而是在做小的同时保证稳定、安全和耐用。刘厂长的通道只有1.4米，我们给出了1.32米的窄型方案，靠的不是猜，是现场数据和车间里的反复验证。
你的工况有什么特殊限制？地面不平、空间狭小、高度超高、有防爆要求——都没关系。把你的现场情况发给我们，技术员会告诉你：能不能做，怎么做，为什么这样做。你的工况特殊，我们有办法。
