客户来厂考察，第一句话经常是：“有没有实拍图先看看？”
图册发过去，客户翻几页就问：“这几类长得不一样，到底差在哪？”剪叉自行式、曲臂式、车载式，外形差异大，但光看图说不出所以然。
我们技术部整理了一套实拍对比图，不是产品宣传照，是从结构视角拍的工作照。每一张图都标注了关键部件，看图就能看懂设计逻辑。今天把这三类机型的图片摊开，说说图片里藏着的结构差异。
一、剪叉自行式图片：底盘、剪叉臂、护栏，三点看出承载能力

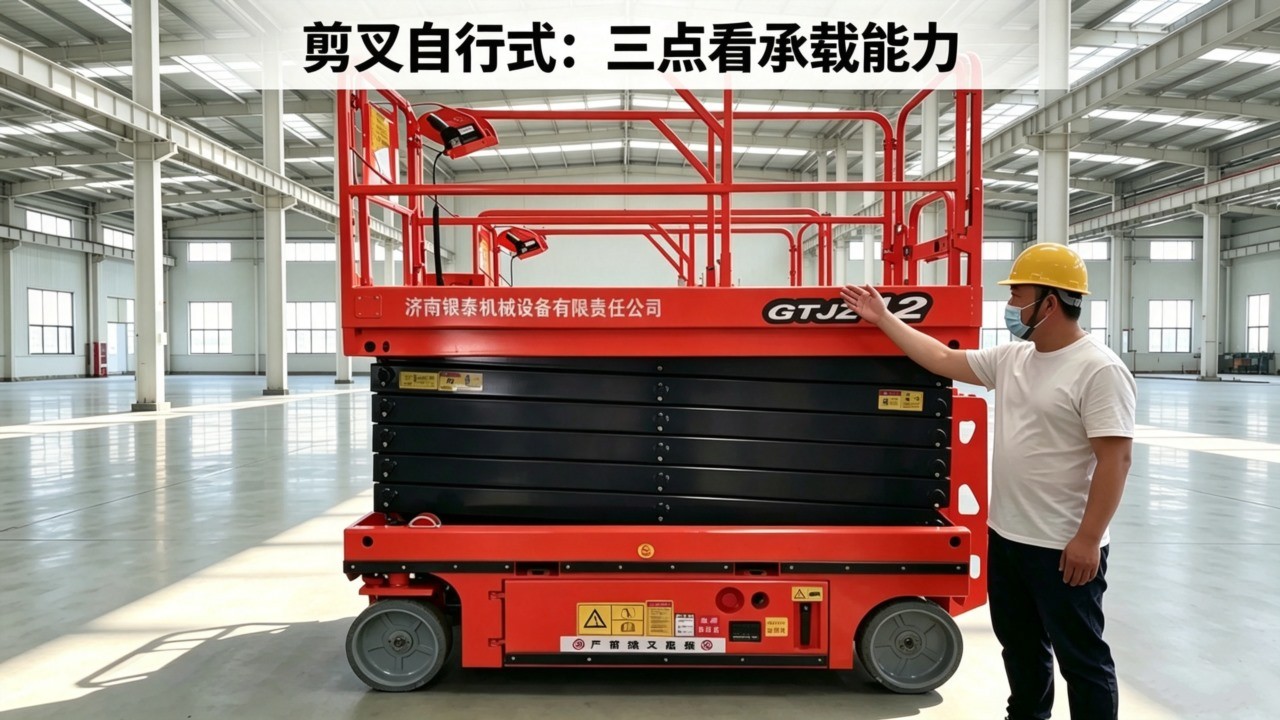

图1：剪叉自行式升降平台车侧面实拍图
先看底盘。剪叉自行式的底盘是整台设备的基座，图片里能直接看到离地间隙和轮距。离地间隙低的，重心低、稳定性好，适合室内平整地面；离地间隙高的，通过性好，但转弯时侧倾风险增加。我们给客户选型时，第一眼看的就是底盘离地间隙和轮距比例。
再看剪叉臂。图片里数一数剪叉臂有几节，大致能判断升限和承载。6米机型通常三节剪叉，10米四节。节数越多，升起后晃动累积越明显。所以看图不能只看升多高，要看节数和臂厚。同高度机型，臂管越厚、节数越少，稳定性越好。
最后看护栏。护栏高度和折叠方式是图片里容易被忽略的细节。固定护栏结构简单但收纳高度大；折叠护栏收纳高度低，但铰接点多，对加工精度要求高。图中这台是折叠护栏，收纳后整车高度控制在1.9米以内。
二、曲臂式图片：臂架、支腿、转台，三点看出作业范围

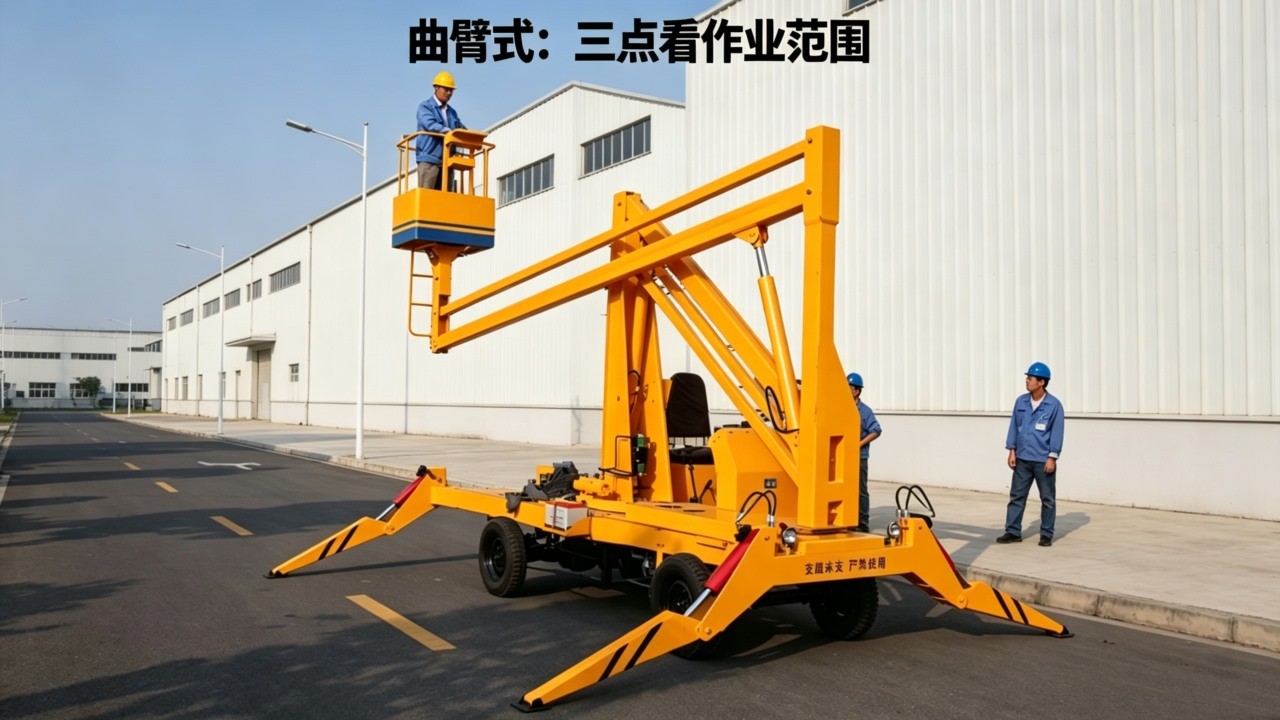

图2：曲臂式升降平台车全伸展状态实拍图
曲臂式的图片，重点看臂架结构。臂架有几节、每节长度比例、折叠方式，决定了它能跨越多大的障碍。图中这台是三节臂，第一节主臂负责升降，第二节和第三节负责变幅和伸缩。看图时注意臂架铰点的位置，铰点越靠后，伸展后重心越稳。
再看支腿。曲臂式的支腿是作业稳定性的关键。图片里能看清支腿的展开跨度和接地面积。跨度越大，抗倾翻能力越强。支腿底部如果是铰接式垫板，说明可以适应不平地面；如果是固定式，只适合平整硬化地面。
转台是曲臂式和剪叉式最大的外观区别。图片里看到转台，意味着这台设备可以360度回转，一个支车点能覆盖更大作业半径。转台直径越大，回转越平稳，但占用空间也越大。
三、车载式图片：底盘、取力器、支腿，三点看出机动性

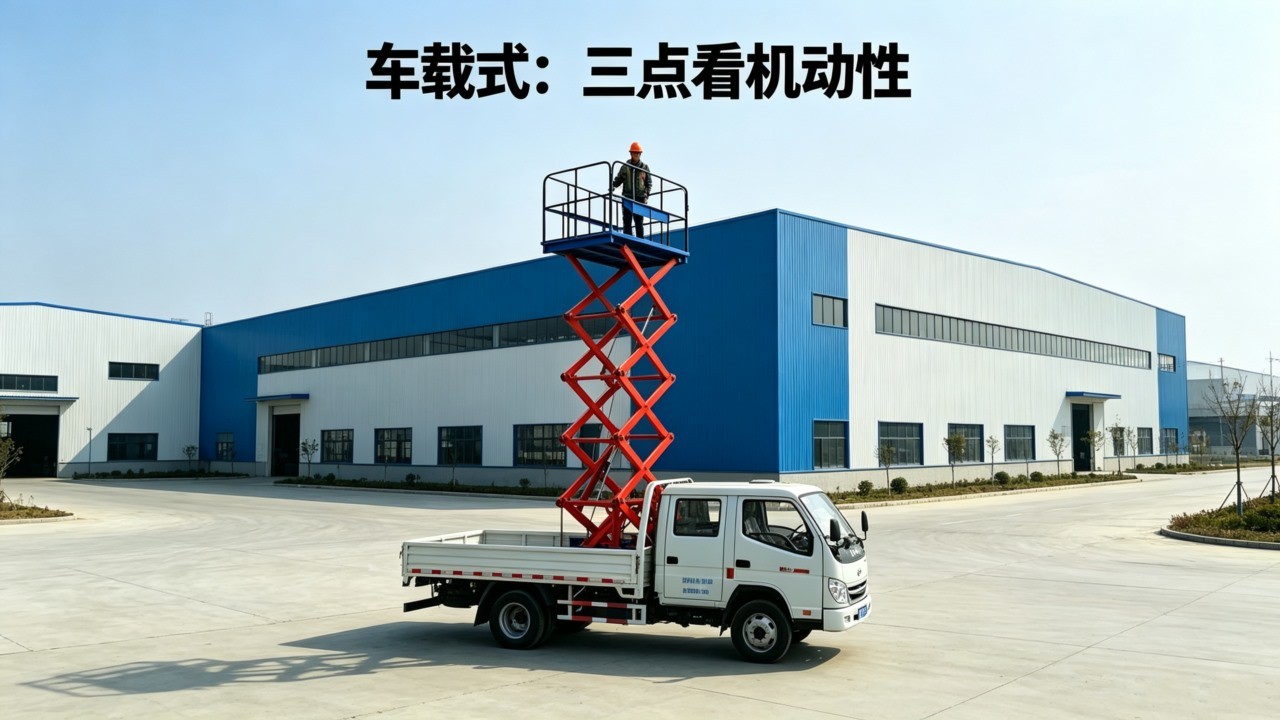

图3：车载式升降平台车整车实拍图
车载式的图片，先看它装在什么底盘上。轻卡底盘适合城市道路流动作业，皮卡底盘更灵活但承载有限。图片里能看到设备与车架的连接方式——是焊接一体还是螺栓可拆卸。螺栓连接的好处是设备可以单独拆下维护，不耽误车辆年检。
再看取力器。这是车载式区别于其他类型的核心部件。图片里能看到取力器从变速箱取力，驱动液压泵。取力器的安装位置和取力方式，决定了设备工作时是否需要启动发动机。有些车型可以接市电驱动，有些只能靠发动机取力。
支腿在图片里也很关键。车载式作业时必须打支腿，支腿的展开跨度和底盘离地高度直接相关。图中这台是H型支腿，横向展开跨度2.2米，支腿落地后整车稳定。看图片时注意支腿的接地盘大小，接地盘越大，对地面压强越小。

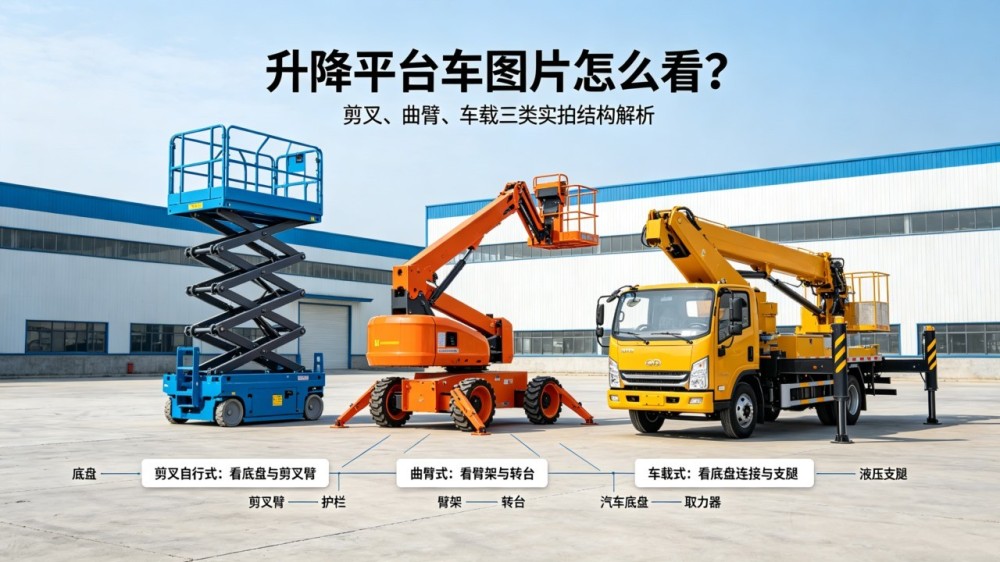

三类升降平台车的图片，结构差异一眼能辨：剪叉看底盘和臂节，曲臂看臂架和转台，车载看底盘连接和取力器。看图片不是为了选好看的，是为了看懂结构背后的适用工况。你手头有现场照片或参考图，发给我们，技术员帮你比对哪种机型更匹配。看图选设备，细节对上了，设备才用得顺手。
