淄博一家造纸厂的后勤主管刘科，上个月为一台大吨位液压登车桥打了七通电话，只有两家愿意来现场看。
他的工况听着不复杂：月台边装卸卷筒纸，叉车自重15吨，再加一卷12吨的纸，满载总重27吨。月台高度1.2米，车厢底板高度1.3到1.5米不等，高低差30公分以内。标准10吨液压登车桥，设备本身只能扛10吨，远远不够；15吨级别的标准机，主桥长度和调节范围又对不上。
“10吨不够用，15吨又不匹配，你们能不能按27吨来定做？”刘科最后找到我们。
大吨位液压登车桥的定制，难点不只是“加厚钢板”，而是把主桥、液压系统、底座支撑三块都按真实载荷重新计算。
一、现场勘测：把27吨总重变成设计参数
我们技术员到现场实测：月台高度1.2米，车厢底板高度最低1.3米，最高1.5米，最大高度差30公分。叉车轮压参数：满载时前轮每轮承重约9吨，后轮每轮约4.5吨。月台前地面是C25混凝土，厚度18公分，地面平整度偏差5毫米。
这组数据一摆，定制方向就清楚了。主桥要按27吨总重设计，不是按叉车15吨算；轮压集中载荷比总重更要命，叉车前轮9吨压在一个点上，桥面板局部弯曲是主要风险。刘科听完勘测结果，说了一句：“你们连轮压都算了，和之前那几家不一样。”

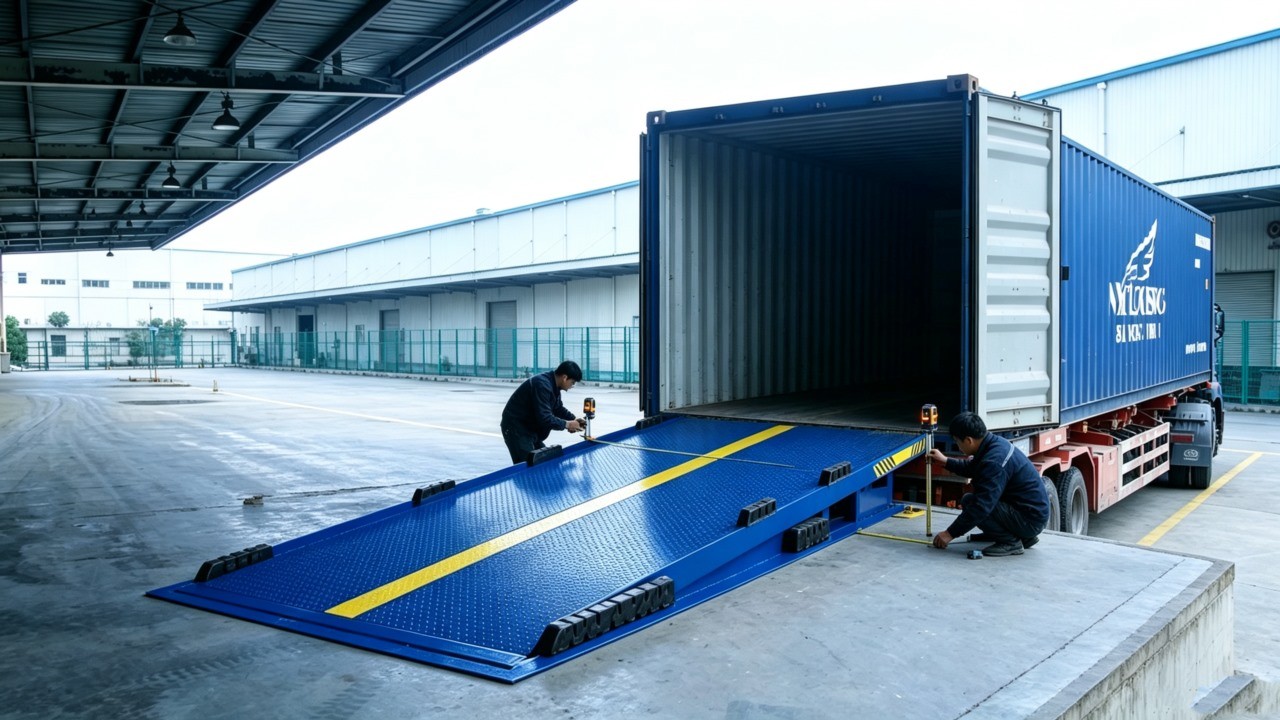

图2：造纸厂月台现场实测实拍
二、方案沟通：三处非标改动，把27吨“扛起来”
针对刘科的现场，这台大吨位液压登车桥做了三处关键设计。
主桥面板从8毫米加厚到12毫米，主梁工字钢规格从20号升级到25号。27吨总重不是平均压在整个桥面上，叉车前轮9吨的集中载荷是最大风险点。12毫米花纹板加25号工字钢的刚度，让轮压位置在桥面上的局部挠度控制在跨度的1/1000以内。主梁用Q355B钢材，屈服强度比Q235高出一截，用材料强度换结构刚性。
液压系统做“主油缸+两组辅助支撑缸”的设计。标准登车桥只有一个主油缸做升降，但27吨压在桥面上，单一油缸在唇板搭接车厢后受力不均，时间长了密封件容易漏。我们加装两组辅助支撑缸，分列主桥中后部两侧，唇板搭接后辅助缸同步下降顶住主梁，把载荷分担开。主油缸只负责升降，辅助缸负责支撑，各干各的活。
底座做整体框架加四向可调支腿。地面平整度有5毫米偏差，标准底架放上去会有局部悬空。整体框架底部加装四个独立调节支腿，每个支腿的调节行程20公分，底部配直径250毫米的尼龙垫块，接地压强控制在每平方厘米30公斤以内，18公分厚C25混凝土地面扛得住。
图2：大吨位液压登车桥结构示意图
三、图纸确认与生产制造：大吨位的品控，藏在焊缝和探伤里
刘科对“多缸支撑”有疑虑，担心几个油缸不同步会打架。我们给他看了液压原理图：主油缸和辅助缸之间用分流马达控制，升降时辅助缸不参与，只有主油缸动作；唇板搭接后，辅助缸才启动，压力设定为主油缸的60%，只分担、不抢夺。原理图讲清楚，他才在图纸上签字。
生产环节，这台大吨位液压登车桥的品控重点在焊缝。主梁对接焊缝全部打坡口，焊后100%超声波探伤，不允许有未熔合和气孔。辅助缸支座和主梁的连接面用数控加工，平面度0.05毫米。出厂前做了三组测试：27吨满载升降十次、主桥中央集中载荷静置30分钟、1.25倍超载静载测试。数据全部达标才发货。
四、安装调试：叉车实际开上去，主梁稳住了
设备送到现场，调试时刘科专门调来了那台15吨叉车，让司机满载12吨卷筒纸实际开上去走了一趟。叉车前轮压上桥面时，桥面板纹丝不动，主梁没有异响。叉车从月台到车厢来回了五趟，桥面平稳，唇板搭接牢靠。刘科让司机又做了个急刹动作，桥面依然稳当。他蹲下来看了一会儿轮压位置，站起来说：“这桥面厚，压上去心里踏实。”
调试做了三组测试：空载升降十五次、27吨满载升降五次、叉车满载急刹三次。数据全部达标，刘科签字验收时补了一句：“你们这套多缸支撑，确实比单油缸的稳。”

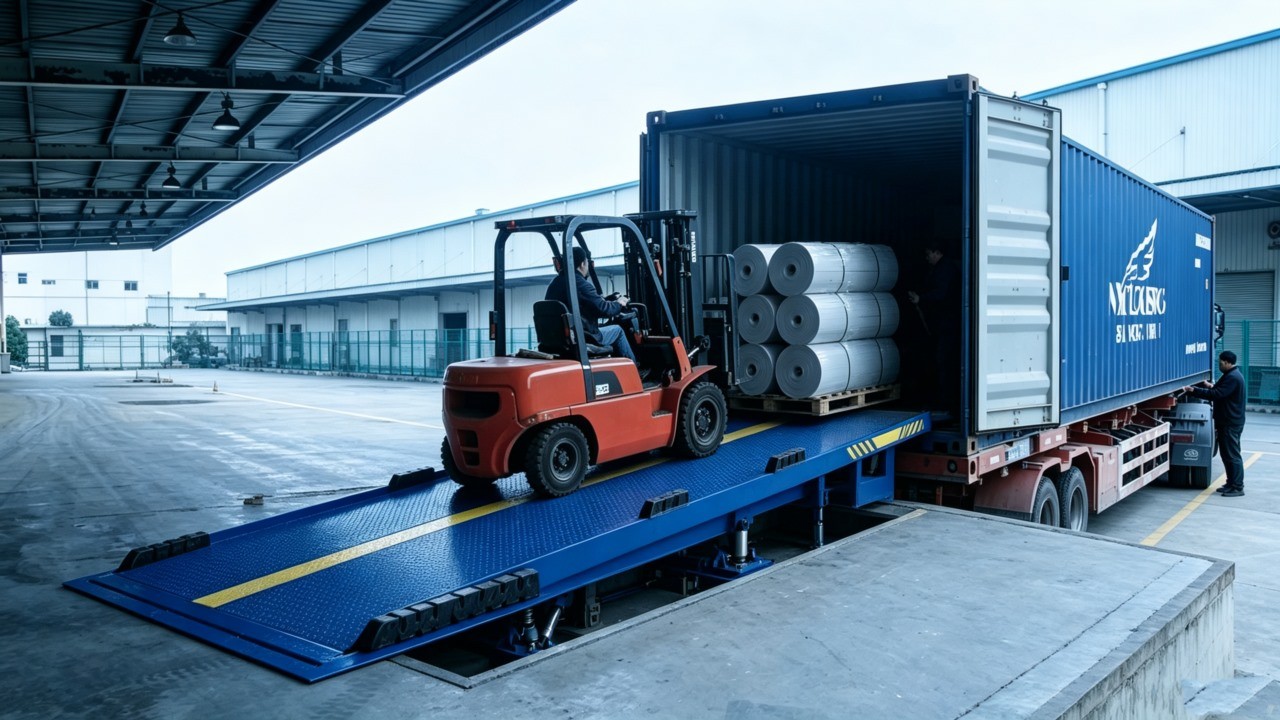

图3：大吨位登车桥承受叉车满载通行实拍
结 语
大吨位液压登车桥的定制，核心是把真实载荷算清楚。27吨总重，不是把标准机加厚就完事，而是要把轮压集中载荷、多缸支撑逻辑、底座接地压强每一项都校核到位。刘科的工况，10吨扛不住，15吨不匹配，非标定制把设备按27吨重新设计，一台桥接住所有车。你的装卸总重多大？叉车多沉？地面什么条件——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
