采购负责人都明白，设备的技术图纸，是供应商的第一张脸。
上个月，浙江一家汽配厂的李总来考察，车间要加装一台往二楼冲压线送料的平台。他没看样品，也没听介绍，直接问了一句：“有没有我们那个方案的结构图纸？我想看看你们的受力点和材料规格。”
这种客户，是行家。他要看的不是一台设备，而是这台设备背后，从设计到制造的全链条逻辑。
下面，我们就以这台电动升降平台的非标定制方案为例，摊开图纸，逐一解析设计中的关键决策。
一、总装布局图：为什么台面尺寸不是整数？

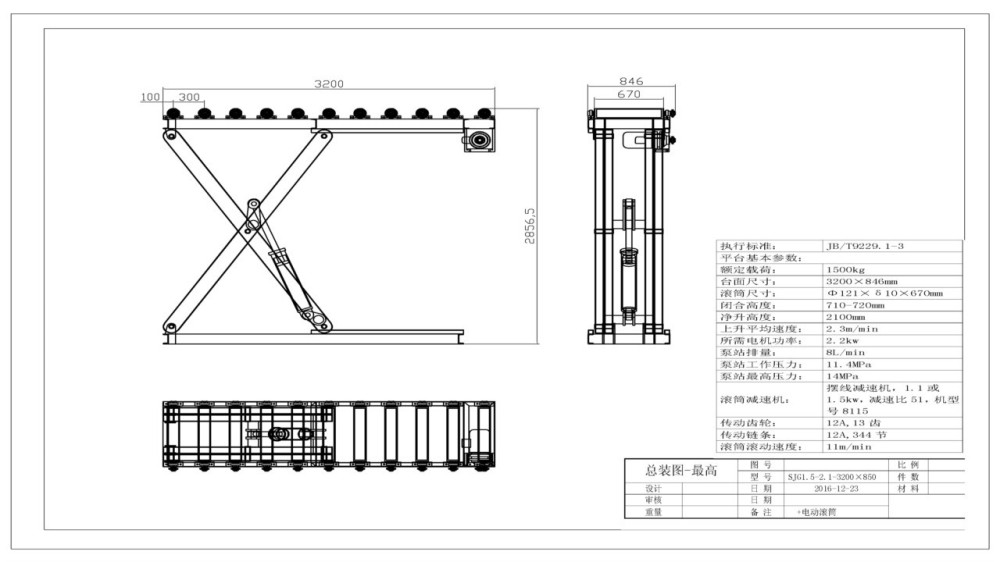

图1：电动升降平台总装布局简化图
常规思维会认为，台面尺寸取个整数，比如2.5米×1.8米，既标准又好记。
但李总的图纸上，台面尺寸标注的是2.42米×1.76米。少了8公分和4公分。
这个尺寸是我们技术人员现场勘测后，在总装布局阶段就确定下来的。原因有二：其一，车间二楼预留的升降通道南侧有一根承重柱，必须让出型材的空间；其二，李总最大的冲压模具长度是2.35米，加上人工推送的余量，2.42米是刚好满足“装得下、不浪费”的最优解。
在结构设计中，尺寸不是拍脑门定的，是现场的限制条件和实际使用需求“逼”出来的。这份总装图的工程价值，就在于它精确回应了“这个车间的这块地方”的特殊性，而不是套用某个标准型号。
二、台面结构与铰接点：受力路径必须清晰

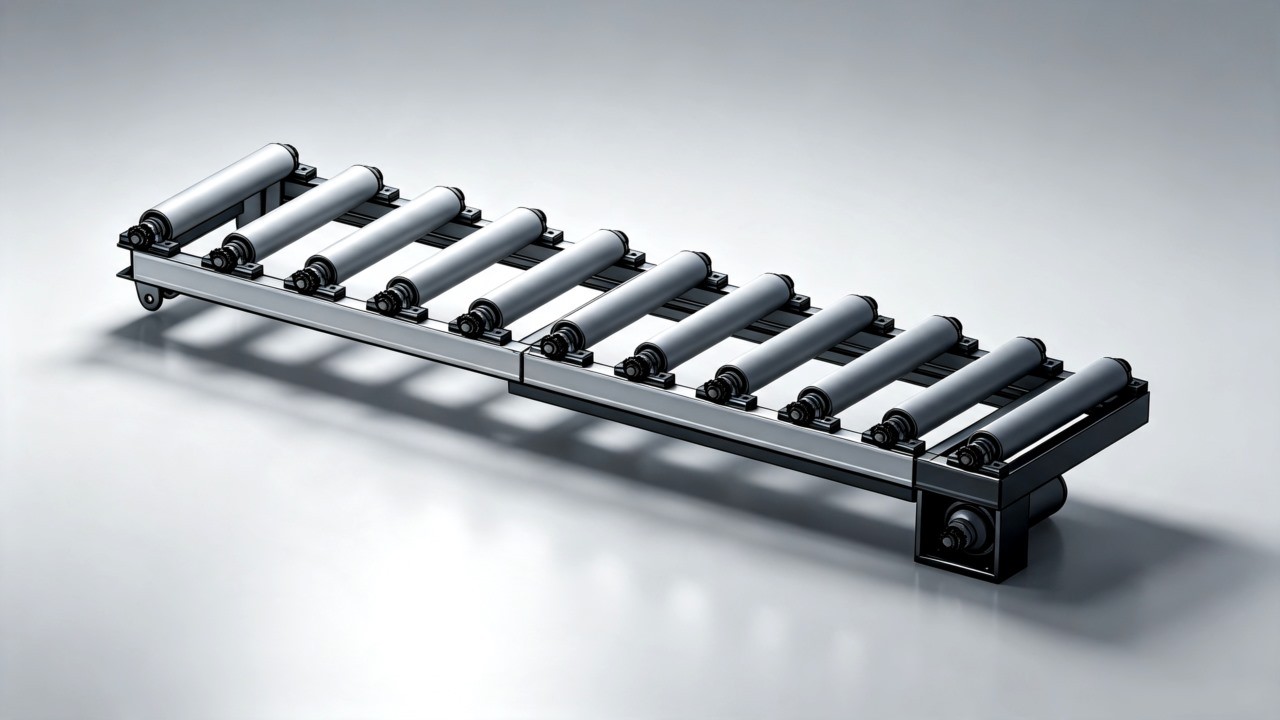

图2：电动升降平台台面钢结构简图
电动升降平台的力学核心在剪叉臂的铰接点布置。图纸上，这台设备的上下铰点采用了非对称布局——上层滚轮端的铰点比固定端向内侧偏移了150毫米。
为什么这么设计？
因为该工位存在偏载工况。冲压线出料口在平台右侧，每次上料时，叉车会将约1.2吨的模具钢料推到台面右侧。如果采用标准对称铰点，长期偏载会导致右侧滚轮和导轨的不均匀磨损，轻则异响，重则造成结构微变形。
我们做的偏移设计，本质上是让铰接点更靠近偏载重心，缩短力臂，使两组剪叉臂在满载时仍能分担相对均衡的载荷。这种改动的背后，是对材料力学的基础判断，也是非标设计的真正价值所在——让结构去适配工况，而不是让工况来迁就结构。
三、焊接节点详图：工艺标准就写在标注里
非标设备最怕什么？焊接质量靠不住。
在这套图纸的焊接节点详图中，剪叉臂与横撑的对接焊缝，我们标注的不是常规的角焊缝符号，而是开坡口的全熔透焊缝，且附注了“焊后做超声波探伤（UT）检测”。
这个标注不是随便写的。剪叉臂是这台设备的核心承载部件，承受交变弯曲应力。角焊缝在反复应力下，根部容易出现疲劳裂纹。而全熔透焊缝配合无损检测，能从根本上排除焊接缺陷导致的失效风险。
我们给李总看这个节点时，只讲了一句话：“这个位置，我们的焊工焊完后，质检会拿着UT设备一个个过。”他点了头。懂行的人知道，图纸上这个小小的标注符号，对应的是厂房里的焊接变位机、持证焊工和探伤仪。这些东西，没有自有制造车间的厂家，是标注不出来的。
四、驱动系统选型与防护：针对现场环境做取舍

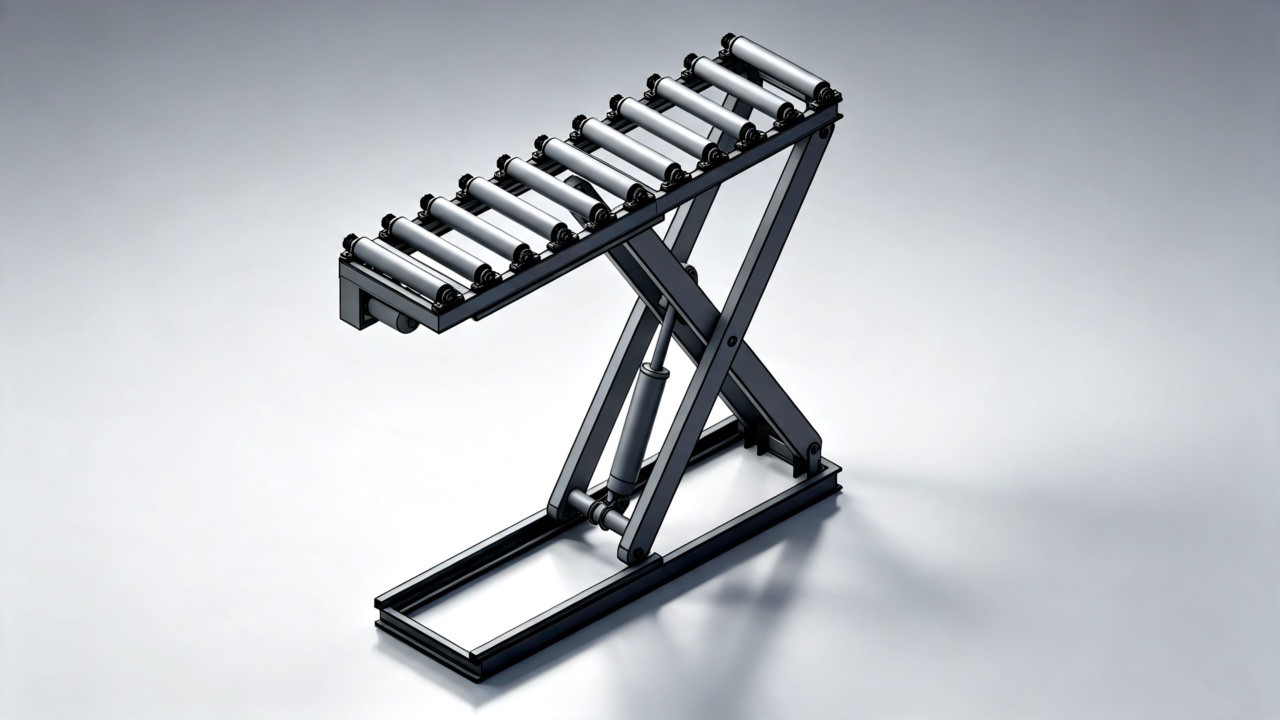

图3：电动升降平台液压缸安装位置示意图
李总的车间有少量金属粉尘，但无易燃易爆气体。图纸上驱动系统选择了电动液压泵站，而非纯电推杆，且标注了泵站防护等级需达到IP54。
这个选择，是比对出来的。纯电推杆维护更简单，但该工况单次举升频次高（日均200次以上），推杆电机散热不如液压系统，长时间工作存在过热保护停机风险。液压系统耐频繁启停，更适合这种高频节奏。同时，IP54的防护等级要求，确保了液压泵站在金属粉尘环境下不会因异物进入而卡阀。
另外，油缸支座剖面图显示，我们采用了关节轴承连接，而非普通的销孔铰接。这是为了释放安装时可能存在的微小角度偏差，避免油缸活塞杆承受侧向力，从而延长密封件的使用寿命。
五、图纸背后的体系：可追溯，才有持续优化
一套完整的非标图纸，不是画完就结束了。
我们给每个项目建立独立的图档体系，设备交付后，所有图纸——从总装图、部件图到焊接工艺卡——按图号归档，永久保存。
这意味着三年后，如果李总的这台设备需要更换某个液压阀块，我们可以调出当年的档案，确认规格型号，而不是凭记忆去猜。这个习惯，让我们给客户做后续的维修保养或改造升级时，响应速度更快，错误率更低。
结 语
一台非标电动升降平台的设计水准，不在外观上，而在图纸标注的工程考量里。从总装布局的尺寸取舍，到铰接点的受力分析，再到焊接工艺的检测要求，这些细节决定了设备未来五年、八年是稳定运行，还是频繁报修。
如果你也习惯在采购前先看技术方案和图纸，欢迎带着你的工况来找我们。真正的专业能力，摊开在图纸上，一目了然。
