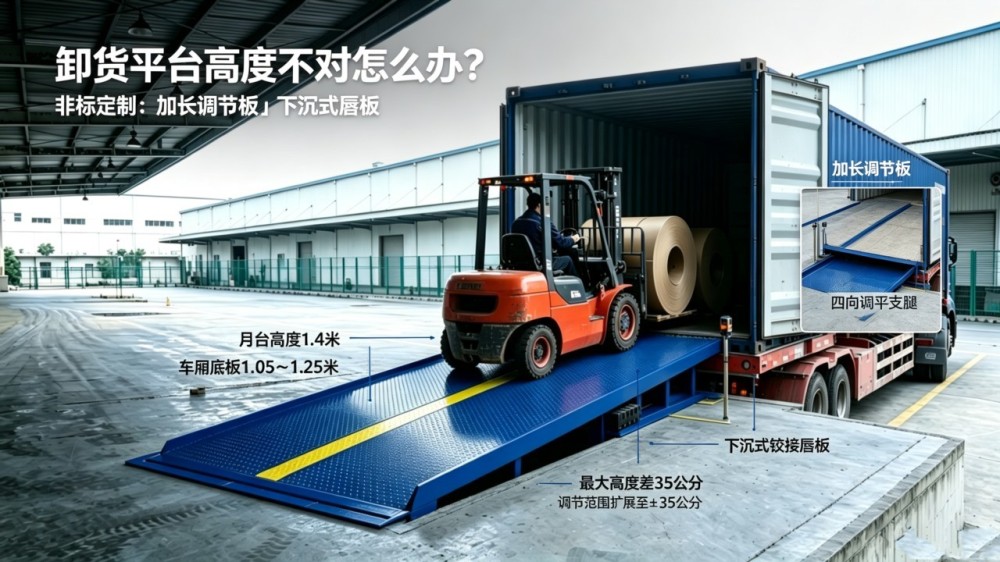

卸货平台高度不对怎么办？非标定制这样解决

德州一家饲料厂的仓储主管老崔，上个月为一台卸货平台发了愁。

他的月台高度是1.4米，可厂里常来的送料车是小吨位货车，车厢底板只有1.1米。高度差30公分，标准卸货平台的调节范围是±20公分，升到最低也搭不上车厢，叉车上下时调节板悬空，货叉打滑。老崔问了三家，答复差不多：月台改不了，车型不固定，只能垫木块凑合。

“卸货平台高度不对，能不能按我的实际高度来定制？”老崔最后找到我们。

标准卸货平台是为“月台与车厢高度差不大”设计的。老崔这个工况，高度差拉到30公分，标准机的调节范围不够用，必须非标定制。

一、现场勘测：把月台高度和车厢高度同时量准

我们技术员到现场实测：月台高度1.4米，常来货车车厢底板高度范围1.05米到1.25米，最大高度差35公分。月台前地面有1度坡，标准底架放上去桥面轻微倾斜。

这组数据一摆，定制方向就清楚了：卸货平台要向下扩展调节范围，不是向上。常规卸货平台默认月台高于车厢，靠调节板向下搭接；老崔的工况是月台高出车厢30公分以上，调节板要能往下伸得更长。老崔听完勘测结果说：“你们先量后说，比之前那几家靠谱。”

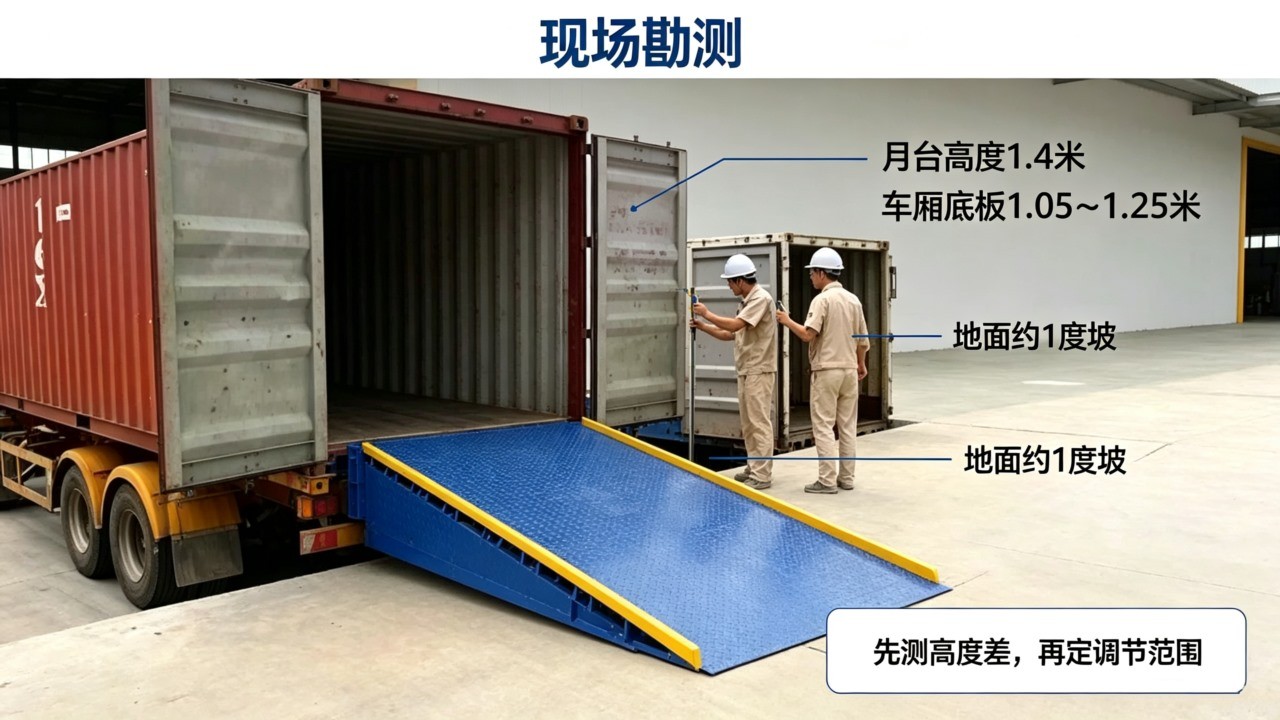

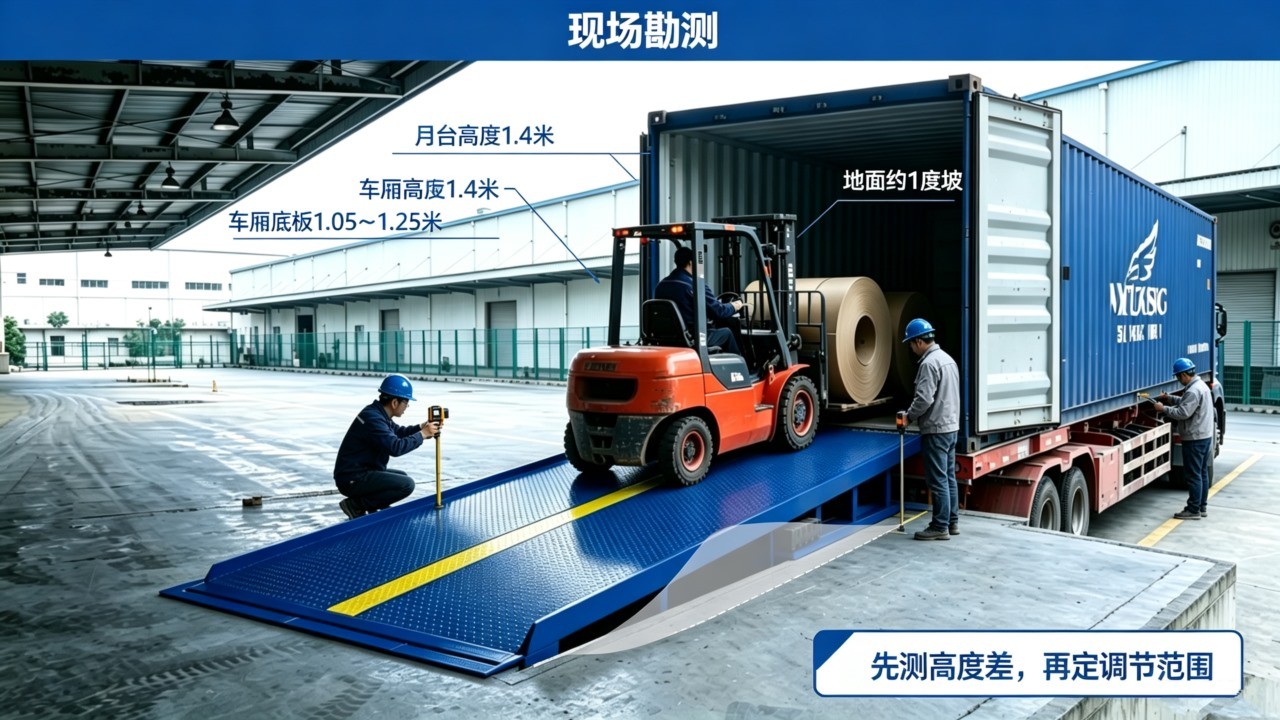

图1：饲料厂月台现场实测实拍图

二、方案沟通：两处非标改动，把调节范围向下扩展

针对老崔的现场，这台卸货平台做了两处关键设计。

调节板加长，调节范围扩到±35公分。标准调节板长度400毫米，我们加长到600毫米，配合加大行程的液压缸，向下调节范围从20公分扩到35公分，覆盖1.05米到1.25米全部车厢。为什么是600毫米？调节板太长，收回时占用月台内侧空间，影响叉车通行；600毫米是向下扩展35公分后的合理值。

唇板做下沉式铰接结构。标准唇板是平搭在车厢后沿上，月台高出车厢多的时候，唇板搭接角度变大，叉车通过时冲击大。我们把唇板改成下沉式铰接，搭接后唇板先向下翻折一段，再平铺到车厢底板上，过渡更平缓。叉车上下不再有“咣当”声。

底架加装可调支腿。地面1度坡，底架放上去桥面轻微倾斜。我们加装四向调平支腿，行程15公分，把桥面调平到水平误差3毫米以内。支腿底部加防滑尼龙垫块，坡道上不滑动。

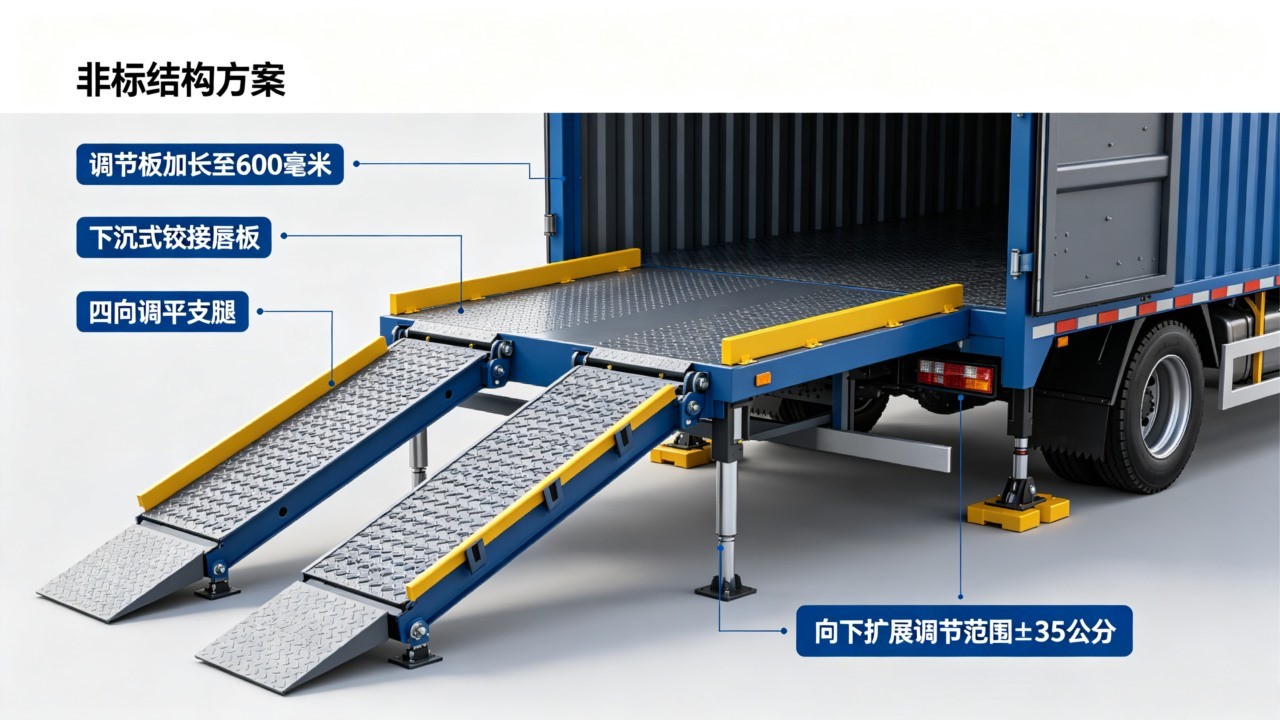

图2：非标卸货平台结构示意图

三、图纸确认与生产制造：向下扩展的强度，靠材料和焊缝兜住

老崔对“调节板加长”有疑虑，担心承重会降。我们给他看了计算书：调节板按2吨叉车加1.5吨货物总重3.5吨设计，加长后最大弯矩处应力为材料许用应力的61%，挠度控制在跨度的1/900以内。主梁用Q355B工字钢，调节板面板用8毫米花纹板。数据摆出来，他才签字。

生产环节，这台卸货平台的品控重点在调节板铰接座和液压缸安装座。铰接座用数控加工，销孔公差控制在H8级。液压缸安装座焊后100%超声波探伤。出厂前做了三组测试：调节板向下伸到极限位时满载3.5吨保压30分钟、唇板搭接1.05米车厢实配测试、1度坡上调平测试。数据全部达标才发货。

四、安装调试：低车厢比预估还低2公分，余量派上用场

设备送到现场，调试时来了一台新车，车厢底板1.03米，比预估最低值还低2公分。老崔脸色变了。安装师傅把液压缸行程往下调，调节板伸到极限位置，刚好搭上车厢，叉车能安全上下。这个余量是设计时预留的——向下扩展范围标称35公分，实际机械行程还有5%的余量。调试做了三组测试：空载升降十次、满载3.5吨升降五次、高低两种车厢实配各三趟。叉车司机实际开了一趟，说了一句：“这回不用垫木块了。”老崔才签字验收。

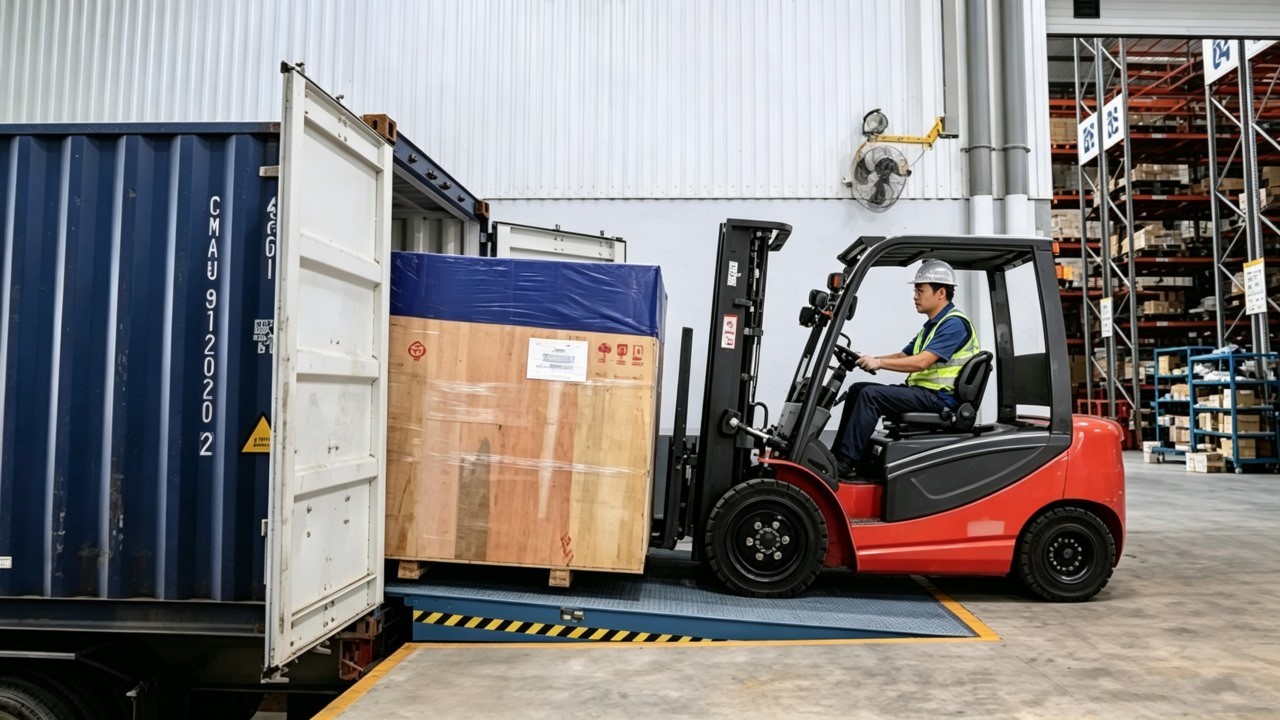

图3：设备与低车厢搭接实拍图

结 语

卸货平台高度不对，核心是调节范围匹配不上实际高度差。老崔的月台1.4米，车厢却只有1.1米，标准机向下调节不够用，非标定制把调节板加长到600毫米、调节范围扩到±35公分，一台设备接住所有车。你的月台多高？车厢高度范围多少？地面平不平——把这些告诉我们，技术员先到现场量一遍，再出一套有依据的非标方案。你的工况特殊，我们有办法。
